航空发动机鼻引导静叶涡轮导向结构

　　在航空燃气涡轮发动机以及地面重型燃气轮机的气流组织环节，鼻引导静脉也就是涡轮导向器组件，是衔接燃烧室出口与涡轮转子的核心气流整流部件，其气动性能直接决定整台动力装置的做功效率与运行稳定性。这类部件的实际应用场景覆盖大涵道比民航涡扇发动机、军用小涵道比涡喷发动机，同时也适配以天然气为燃料的分布式能源燃气轮机、长输管线增压站的燃气压缩机组，在天然气运输车辆搭载的小型燃气涡轮动力单元中，同结构的导向静叶也承担着气流预旋的核心功能。

　　从实际功能来看，该部件安装在燃烧室火焰筒出口位置，承接燃烧室喷出的高温高压燃气，通过叶型通道的收敛构型将燃气的部分热能压力能转换为动能，同时按照涡轮转子的设计转速匹配要求，将气流调整至合适的入射角度，确保燃气以最小的流动损失冲击涡轮工作叶片，避免气流攻角偏差带来的转子叶片流动分离、振动加剧甚至叶片断裂故障。不同于转子叶片需要承受高速旋转带来的离心载荷，导向静叶长期工作在1200K以上的高温燃气环境中，需要承受燃气的热冲击、热腐蚀以及冷热交变带来的热疲劳应力，因此在结构设计时除了气动外形的精准控制，还需要充分考虑冷却通道的布置与热变形补偿空间。

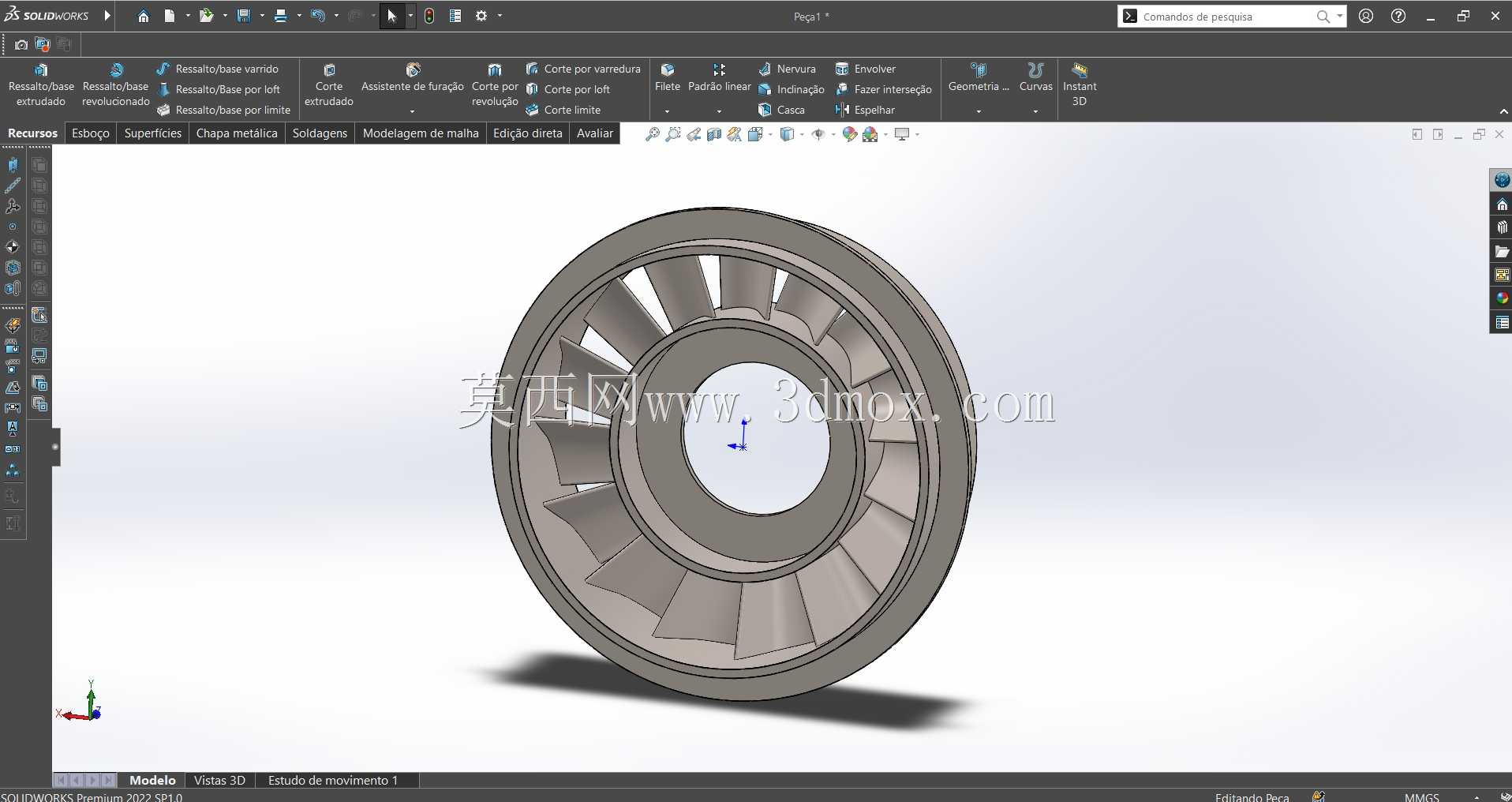

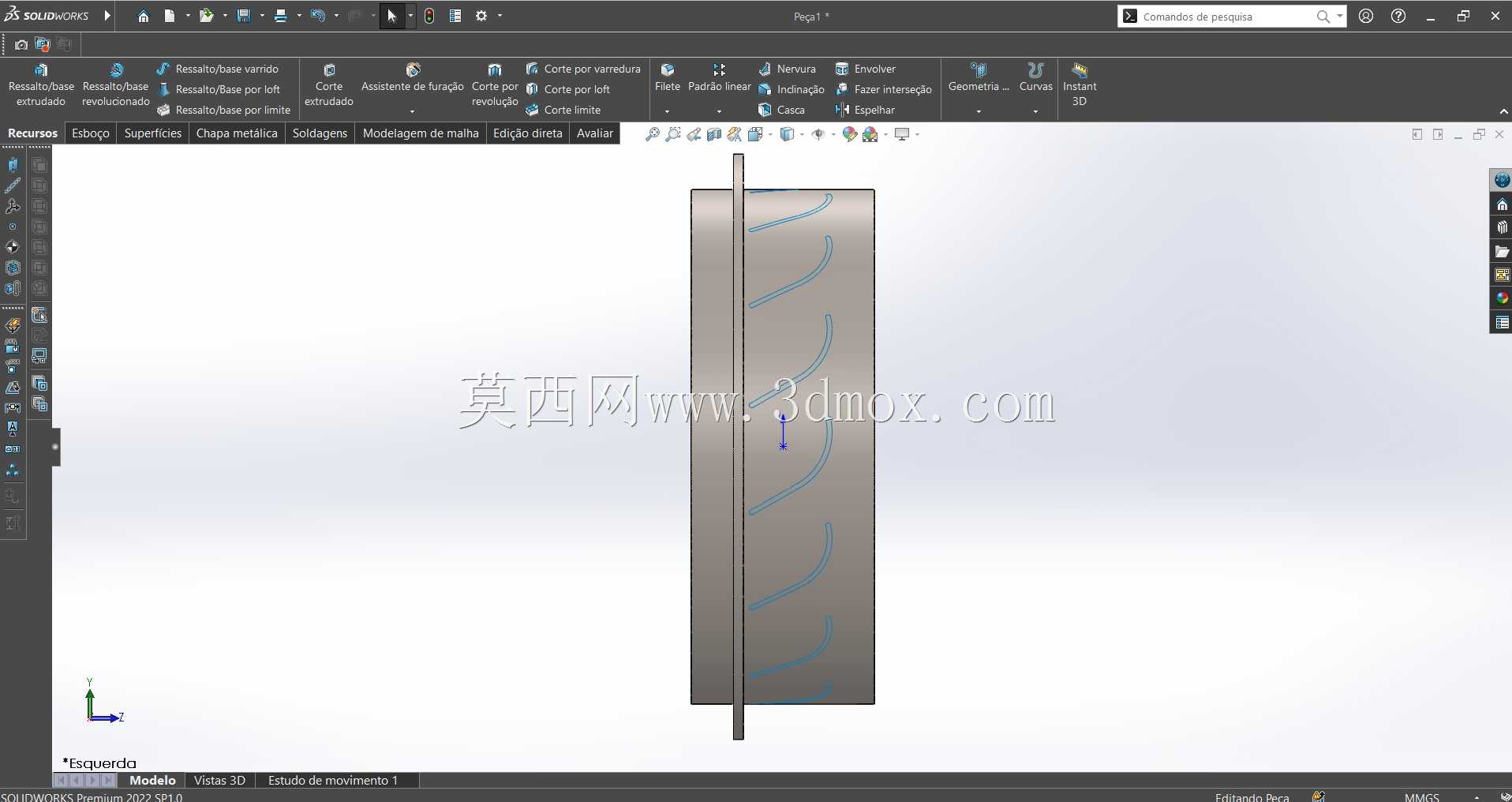

　　本次建模的导向静叶采用整体式环形叶栅结构，外环与内环通过均布的导向叶片连接为整体，叶片沿周向均匀排布，叶型采用可控扩散叶型设计，叶身从根部到顶部存在一定的扭角，匹配不同半径位置的气流速度差，避免叶尖与叶根位置出现气流流动分离。建模过程中首先依据一维气动计算得到的叶栅进出口气流角、通道收敛比确定中弧线基本参数，再通过多截面叶型放样生成叶身实体，叶身与内外环的连接位置采用大圆角过渡，降低应力集中系数，避免热应力循环下出现连接位置裂纹。内外环的安装边位置预留有均匀分布的安装螺栓孔，孔位精度按照H7级公差控制，确保装配时与燃烧室机匣、涡轮导向器支撑环的同轴度满足0.02mm以内的要求，避免安装偏差带来的叶栅通道流场畸变。

　　从安装边界来看，该导向组件的轴向安装尺寸需要匹配燃烧室出口到涡轮第一级转子叶片前缘的轴向距离，通常预留3-5mm的轴向热膨胀间隙，避免高温工作状态下部件热伸长与转子部件发生碰磨；径向尺寸方面，外环外径与机匣内壁采用小间隙配合，配合间隙控制在0.1-0.15mm，既可以防止燃气从叶尖位置泄漏降低效率，也可以避免热膨胀后外环卡滞在机匣内。内环位置设计有篦齿密封结构的安装槽，装配后与转子轴上的密封篦齿配合，减少燃气从内环位置向发动机内腔泄漏，提升整机的空气系统效率。

　　在实际工程应用中，这类导向静叶的叶型精度要求极高，叶片型面的轮廓度公差需要控制在0.05mm以内，任何叶型的偏差都会导致流场不均匀，进而引发涡轮转子的强迫振动，严重时会导致转子叶片高周疲劳失效。建模过程中对叶身的进出口边缘做了0.2mm的圆角钝化处理，避免实际加工过程中锐边出现崩缺，同时也可以降低高温燃气对叶片边缘的烧蚀速率。内外环的壁厚按照等强度原则设计，在保证结构刚度的前提下尽可能减小壁厚，降低部件整体重量，同时壁厚均匀性控制在±0.1mm以内，避免壁厚差异带来的热容量不均，导致工作过程中出现不均匀热变形。

　　针对天然气运输车辆搭载的小型燃气涡轮动力场景，该导向组件还做了针对性的结构简化，取消了复杂的气膜冷却孔结构，因为车用小型涡轮的燃气温度相对航空发动机更低，采用高温合金整体精密铸造即可满足耐温要求，简化后的结构更适合批量生产，同时降低了制造与维护成本。在建模时充分考虑了铸造工艺的拔模斜度，所有非配合面都预留了1°的拔模角度，避免铸造过程中出现脱模困难、铸件拉伤等问题，配合面位置预留了0.3mm的加工余量，方便后续精加工达到装配尺寸要求。

　　从气动设计的角度，该导向叶栅的喉道面积沿周向均匀度控制在±0.5%以内，确保每个叶片通道的燃气流量一致，避免出现周向压力不均带来的涡轮转子径向载荷波动。叶片的安装角可以根据不同的动力输出需求做±2°的调整，调整范围通过安装边上的定位销孔位置实现，不需要改动整体叶型结构即可适配不同转速的涡轮转子，具备较强的通用性。在实际装配过程中，该组件通常采用止口定位方式，外环上的止口与燃烧室机匣的定位止口配合，确保装配后叶栅的中心与发动机转子轴线重合，偏心量控制在0.03mm以内，避免气流周向分布不均带来的发动机振动超标问题。
