M8规格50mm长度可调支撑脚结构

　　这类带圆形底盘的螺纹支撑脚，在轻工设备、民用家具、小型工业台架的装配场景里应用极广，日常做非标台架设计、家具结构优化时经常会用到这类零件，很多设计师做方案时容易忽略这类小支撑件的细节，最后装配时才出现调平困难、支撑不稳的问题。从结构上看，这款支撑脚采用M8规格的外螺纹螺杆作为高度调节主体，螺杆总有效长度为50mm，顶端开设一字开槽，方便用一字螺丝刀拧动调节高度，不需要额外搬动设备就能完成单脚的高度微调，这点在地面不平整的车间、商铺场景里实用性很强，不用像固定式支撑脚那样需要垫垫片找平。

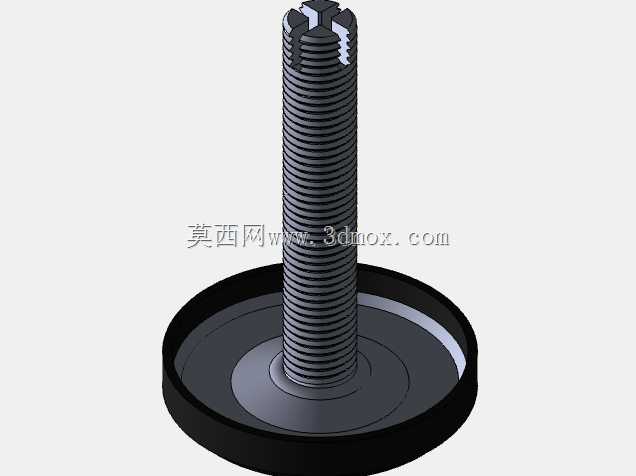

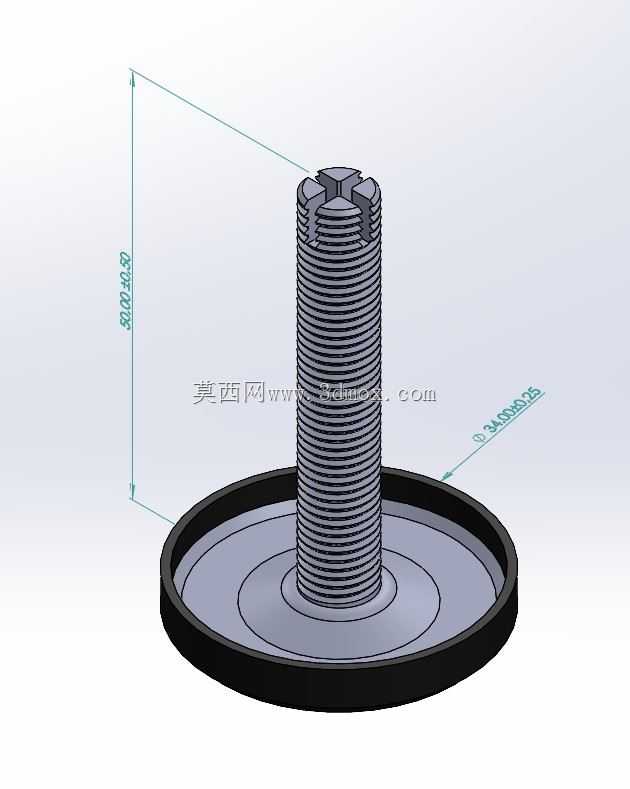

　　底部的圆形底盘采用大直径设计，接触面积远大于普通的平底螺丝脚，能有效降低单位面积的地面压强，放在木质地板、PVC地坪、瓷砖地面上都不容易压出凹痕，同时底盘和螺杆的衔接处做了圆弧过渡结构，避免应力集中导致螺杆受侧向力时从底盘根部断裂，很多廉价支撑脚就是在这个位置偷减料，设备稍微受点侧向推力就断脚。设计这类支撑脚的时候，首先要考虑的是安装边界，配套的安装位需要在设备底架上开设M8的内螺纹孔，或者配套焊接M8的螺母，螺杆旋入的深度要根据实际需要的调节范围预留，50mm的螺杆长度，扣除旋入安装位的螺纹啮合长度，实际可调节的高度范围大概在0-40mm区间，选型的时候要提前算好地面的高度差范围，避免调节行程不够。底盘的直径接近35mm，做设备底架布局的时候，要注意底架边框的宽度不能小于底盘半径，不然安装后底盘会突出边框，既影响外观也容易磕碰移位。从功能特性来说，这类支撑脚除了基础的承重、调平作用，还能起到一定的隔振效果，底盘一般采用硬质工程塑料或者包胶材质，和金属螺杆结合后，能减少设备运行时的微小振动传递到地面，比如小型输送线台架、实验室工作台、家用橱柜、办公家具用这类支撑脚，既能调平又能减少振动产生的异响。

　　很多新手设计师做结构的时候，会直接用普通螺栓代替支撑脚，最后要么螺栓头刮花地面，要么接触面积太小压坏地坪，要么调节的时候需要拧动整个螺栓，设备压上去之后根本拧不动，而这款支撑脚的顶端开槽设计，就是考虑到设备承重后，从上方就能插入螺丝刀调节，不需要伸手到底盘位置拧动，操作便利性提升很多。另外螺杆上的螺纹采用标准粗牙螺纹，啮合间隙小，调节的时候不会出现松垮晃动感，调好高度之后也不容易因为设备的日常晃动出现自松退牙的问题，如果是振动稍大的设备，还可以在螺杆上额外加一个薄螺母作为锁紧螺母，调好高度后把螺母锁死在安装架底部，就能完全避免支撑脚移位。

　　做三维建模的时候，这个零件的建模难点主要在螺杆顶端的开槽和底盘的过渡圆角，开槽的宽度要匹配标准一字螺丝刀的刀头厚度，不能开太窄导致螺丝刀插不进去，也不能开太宽影响螺杆顶端的结构强度；底盘和螺杆衔接的圆角要做的顺滑，既不能有直角应力集中，也不能圆角太大导致底盘和安装架之间出现干涉，实际建模的时候要注意螺纹的收尾位置，不能让螺纹延伸到底盘的结合面，不然装配的时候螺纹末端会顶到底盘平面，导致螺杆无法垂直于底盘。在实际选型应用中，这类支撑脚的单脚承重一般在100kg以内，适合轻型设备和家具使用，如果是重型设备就需要选更大直径螺杆、更大底盘的规格，M8×50这个规格刚好适配大多数轻型台架、橱柜、置物架的使用需求，安装时不需要复杂的固定件，直接在架体底部攻丝或者焊螺母就能装配，后期维护更换也很方便，不需要拆解整个架体，单独拧下损坏的支撑脚就能替换。
