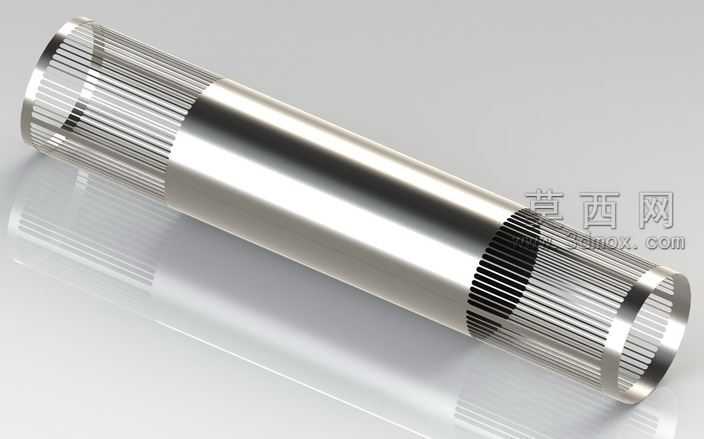

金属网纹镂空运动钣金筒体结构

该作品为一款运动使用的钣金筒体零件，建模阶段依托三维参数化设计软件完成整体结构搭建，首先以圆柱基体为核心基础，通过草图绘制确定筒体的整体长度、内外径尺寸参数，保证整体同轴度符合机械装配的公差要求。建模过程中重点处理筒体两端及中段的镂空网纹结构，采用线性阵列结合圆周阵列的特征命令，先绘制单个细长槽型的切除草图，通过等距阵列保证每一条镂空槽的间距均匀一致，两端区域的槽型长度更长、排布更密集，中段区域设置两段加密的网纹段，既满足结构减重需求，也兼顾了外观的层次感与握持使用时的防滑性能。材质设置阶段选用抛光不锈钢金属材质，调整材质的反射率、粗糙度参数，模拟真实金属加工后的亮面质感，对网纹切割的边缘做微小的倒角处理，避免锐边结构带来的应力集中问题，同时让渲染后的边缘呈现自然的光影过渡效果。渲染环节采用工作室柔光环境，通过多角度光源设置凸显金属筒体的曲面反光特性，清晰展现网纹结构的通透感与金属表面的细腻光泽。结构设计上，筒体两端保留完整的环形连接边，可用于与其他运动部件做装配对接，镂空结构在保证筒体整体结构强度的前提下大幅降低零件自重，网纹结构同时具备散热、防滑的实用属性，整体壁厚均匀，符合钣金加工的工艺要求，可通过激光切割、卷圆、焊接等常规钣金工艺完成实物生产，适配运动器械的配套装配需求，在设计过程中反复调整网纹的排布密度与槽宽尺寸，平衡结构强度、减重效果与外观质感三者的关系，确保零件既满足使用功能要求，也具备精致的工业外观表现。
