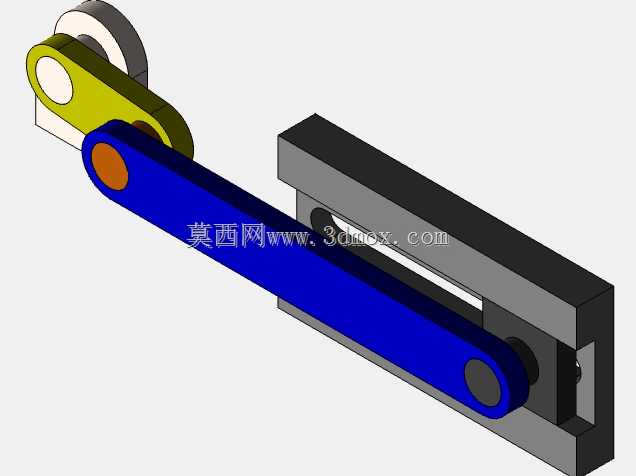

旋转直线运动转换曲柄滑块传动结构

　　在各类需要实现旋转与直线运动相互转换的机械场景中，曲柄滑块结构是应用跨度极广的基础传动单元，从内燃机的活塞动力输出，到冲压设备的往复执行端，再到自动化送料机构的直线驱动位，都能见到这类结构的不同变体。这套曲柄滑块传动结构在设计时优先考虑了运动传递的平顺性，各运动副之间预留了合理的配合间隙，避免高速运转时出现卡滞或磨损过快的问题。曲柄端的铰接孔做了同轴度公差约束，保证旋转输入时的径向跳动控制在合理范围内，不会因为偏心误差带来额外的振动载荷。

　　连杆作为连接曲柄与滑块的中间传力部件，长度参数经过运动学仿真校核，既保证滑块的有效行程满足使用需求，又避免了死点位置对传动效率的影响，在需要连续运转的工况下，可通过附加飞轮的惯量储备顺利越过死点，保证动力输出的连续性。滑块部分采用了与导轨面贴合的矩形截面设计，接触面积更大，能够承受更高的侧向载荷，不会因为传动过程中的分力作用出现偏磨，导轨的安装边界预留了标准的螺栓固定孔位，可直接适配不同设备的安装基面，不需要额外做转接板加工。

　　从实际应用场景来看，这套结构可直接适配小型内燃机的动力输出单元，将活塞的直线往复运动转换为曲轴的旋转运动对外输出扭矩，也可反向使用，将电机输入的旋转运动转换为滑块的直线往复动作，完成冲压、送料、顶升这类需要直线执行动作的工序。设计过程中对各铰接点的销轴直径做了强度校核，能够承受额定工况下的剪切与挤压应力，长期运转不会出现销轴变形或铰接孔扩孔的问题。各部件的外形尺寸经过紧凑化优化，在保证足够行程与结构强度的前提下，尽可能压缩了整体安装空间，可嵌入到空间受限的小型设备内部作为传动单元使用。

　　滑块的行程长度由曲柄的回转半径直接决定，若需要调整输出的直线运动距离，仅需更换不同偏心距的曲柄部件即可，不需要改动连杆与滑块导轨的主体结构，具备一定的模块化适配能力。在装配逻辑上，各部件均采用可拆卸的铰接连接方式，日常维护时可快速拆解更换磨损的销轴或轴套，不需要对整体结构做破坏性拆卸，降低了后期运维的成本。导轨部分的导向面做了平面度公差要求，保证滑块运行过程中全程与导轨面均匀接触，不会出现局部应力集中导致的磨损加剧。从运动特性来看，这套曲柄滑块结构的滑块运动速度随曲柄转角呈正弦规律变化，在靠近行程端点位置时速度逐渐降低，可有效降低端点位置的冲击载荷，适合需要在行程端点做短暂停留或缓冲的工况，比如物料推送到位后的定位工序，能够减少刚性冲击带来的设备损伤。在进行三维建模时，各运动部件的配合关系完全按照实际装配约束设置，可直接用于运动仿真分析，验证不同转速下的机构动态响应，也可直接导出工程图用于生产加工，不需要额外调整尺寸参数。
