挖掘机斗杆铰接销轴结构设计

　　在土方作业、矿山开采、基建施工场景中，挖掘机工作装置的铰接部位长期承受交变冲击载荷，销轴作为连接动臂、斗杆、铲斗以及液压油缸的核心传力构件，其结构合理性直接决定整机作业可靠性与维护周期。这款销轴主要用于挖掘机可拆式斗杆的铰接支撑位，承担工作装置作业过程中的径向载荷与少量轴向窜动限位，替代传统焊接式轴座的铰接方案，可在不破坏母材结构的前提下完成铰接副的快速拆装更换，适配中小型轮式挖掘机的斗杆与动臂连接点位，也可用于同载荷等级的装载机动臂铰接、起重设备臂架连接等重载铰接场景。

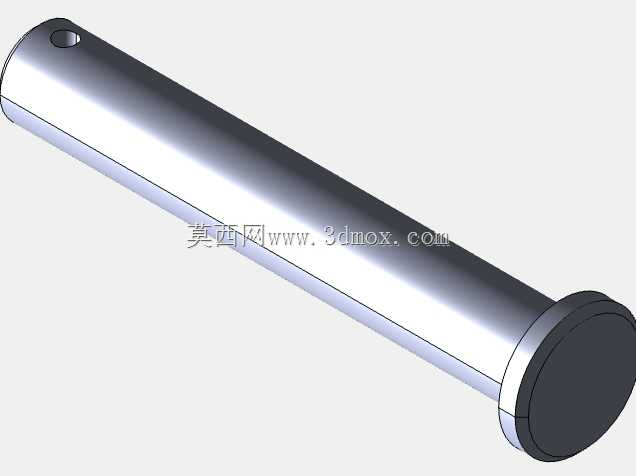

　　从结构设计逻辑来看，这款销轴采用带法兰盘的单端限位结构，轴身采用等直径光轴设计，远离法兰的一端加工有径向通孔，用于安装开口销或者卡板，实现销轴的轴向固定，避免作业过程中销轴受振动脱出；法兰端采用大直径圆盘结构，与铰接支座的端面贴合，既承担安装时的轴向定位作用，也能在作业过程中承受少量轴向载荷，防止轴身沿安装孔轴向窜动。轴身表面做了高光洁度处理，降低与轴套之间的摩擦系数，减少铰接副转动过程中的磨损，延长润滑维护周期。设计过程中，轴身直径与安装孔的配合公差选用H8/f7间隙配合，既保证铰接转动的灵活性，避免过盈配合导致的转动卡滞，也控制配合间隙在合理范围，防止间隙过大带来的冲击载荷加剧销轴与轴套的磨损。

　　法兰端的厚度根据额定径向载荷做了等强度校核，避免法兰根部应力集中导致的断裂问题，法兰根部加工有微小的过渡圆角，消除直角加工带来的应力集中点，提升交变载荷下的疲劳强度。端部的径向销孔位置距离轴端预留足够的安全距离，防止销孔部位削弱轴身强度，导致销轴受载时从销孔位置断裂。从安装边界来看，这款销轴的安装方式为侧向穿装，安装时需先对齐两个铰接支座的同轴孔，将销轴从法兰端一侧穿入，穿过两个支座以及中间的铰接臂衬套后，在轴端的径向孔内装入开口销或者固定卡板，完成轴向限位；安装过程中需保证法兰端面与支座端面完全贴合，避免偏载导致的法兰局部受力过大。

　　轴身长度需匹配铰接部位的总宽度，保证轴端穿出支座后有足够的长度安装固定件，同时不会因为轴身过长导致与周边结构发生运动干涉。在实际作业过程中，这类销轴需要配合铜基衬套或者自润滑轴套使用，轴身表面可根据作业环境做淬火处理提升表面硬度，应对砂石、粉尘环境下的磨粒磨损；日常维护中可通过预留的注油通道向铰接副注入润滑脂，在轴身与衬套之间形成油膜，降低摩擦阻力。不同于普通的圆柱销，这类重载铰接销轴的长径比经过优化，避免长径比过大导致轴身受载弯曲变形，也不会因为轴身过短导致铰接支撑刚度不足，无法承受大载荷下的弯矩。在三维建模过程中，这类零件的建模需要重点关注配合面的尺寸精度，尤其是轴身直径、法兰直径、销孔位置度的参数控制，装配验证时需要模拟铰接副的全角度转动，检查销轴与周边结构是否存在运动干涉，同时校核销轴在最大挖掘力工况下的剪切应力与弯曲应力，确保安全系数满足工程机械重载作业的设计要求。
