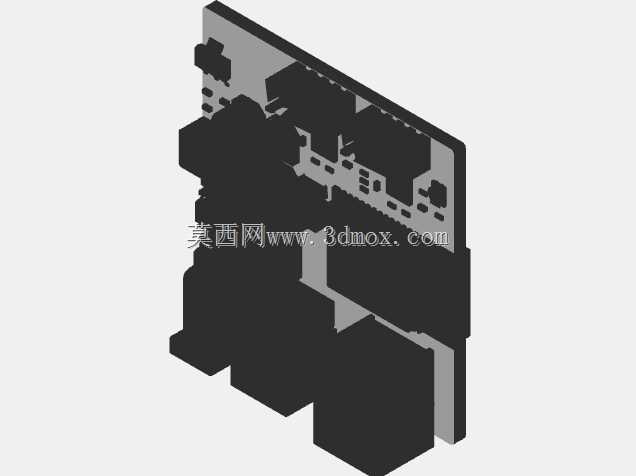

Onstep定制电控驱动板结构设计

　　在天文观测设备的电控改造领域，赤道仪的驱动控制核心一直是爱好者与小型观测站搭建时的核心部件，这款定制化的Onstep控制板，正是针对便携赤道仪改装、小型天文跟踪设备集成场景开发的硬件结构方案。不同于市售通用驱动板的标准化布局，这款定制板在设计之初就围绕紧凑安装空间做了全维度的结构适配，板载元件的排布完全贴合配套赤道仪控制仓的内部轮廓，避免了通用板安装时需要额外打磨仓体、飞线转接的麻烦。

　　从实际使用场景来看，这类控制板主要承担赤道仪双轴步进电机的驱动、导星信号接入、手柄控制与蓝牙通讯的功能，设计时首先要解决的是不同功能模块的电磁兼容问题——步进电机驱动模块工作时的脉冲干扰很容易影响导星信号的传输精度，因此在PCB布局阶段，就将大电流的电机驱动回路与弱信号的导星接口、通讯模块做了物理分区，板上预留的屏蔽罩安装位可以直接覆盖敏感信号区域，不需要后期额外做屏蔽处理。

　　元件选型对应的结构预留也做了针对性调整，板载的步进电机驱动芯片采用直插与贴片兼容的焊盘设计，既可以使用常规的贴片驱动模块满足轻量化需求，也可以更换带散热片的大电流直插驱动，适配不同负载的赤道仪改装需求，对应的安装孔位在板边缘做了统一的3mm标准孔距，和常见的赤道仪控制仓安装柱完全匹配，不需要额外制作转接板。接口部分的布局完全顺着仓体的出线方向设置，电源接口、电机接口、导星接口分别排布在板体的三个侧边，接线时线缆可以顺着仓壁走线，不会出现线缆挤压元件、遮挡散热通道的问题，Type-C的调试接口设置在板体靠近仓盖的一侧，开盖即可完成固件烧录与参数调试，不需要拆出整板。

　　考虑到户外使用的温差变化，板体的基材选用了高TG的FR-4板材，焊盘做了加厚沉金处理，避免低温环境下长期使用出现焊盘脱落、接触不良的问题，板上所有电解电容的安装方向都做了统一的防振加固预留，焊接后可以打胶固定，适配野外台站的运输振动场景。外形尺寸上，整板控制在82mm*56mm的矩形轮廓内，板厚1.6mm，元件最高高度不超过18mm，刚好可以嵌入常见的便携赤道仪控制仓内，安装边界预留了2mm的安全间隙，不会因为仓体的注塑公差出现装不进去的情况。

　　散热设计上，驱动芯片对应的板背面区域做了露铜处理，可以直接贴附导热硅胶垫将热量传导到仓体金属外壳上，不需要额外加装散热风扇，既减少了活动部件带来的故障点，也避免了风扇振动影响赤道仪的跟踪精度。板上还预留了外置温度传感器、实时时钟模块的焊盘，用户可以根据自身需求扩展功能，不需要额外飞线外接模块，所有扩展接口的引脚定义都和主流Onstep固件完全兼容，刷入固件后不需要额外做引脚映射就能直接使用。

　　从结构设计的细节来看，板角做了R2的圆角处理，避免安装时尖角刮伤仓内的绝缘涂层，安装孔周围做了3mm的禁布区，防止螺丝拧紧时刮伤板上的走线造成短路，接口的丝印层都做了朝外的标识，接线时不需要翻板就能确认接口定义，减少户外接线时的出错概率。针对不同用户的改装需求，板上还预留了两个可选的固定孔位，既可以适配原厂的塑料控制仓，也可以适配第三方的金属防水仓，安装兼容性覆盖了绝大多数入门到中端的赤道仪改装场景。

　　不同于通用开发板的冗余设计，这款定制板去掉了所有和赤道仪控制无关的功能电路，在保证功能完整的前提下尽可能压缩板体体积，板上的电源回路做了独立的防反接、过流保护设计，即使户外接线时误接电源正负极，也不会烧坏核心控制芯片，减少野外使用时的故障风险。信号回路的走线都做了等长处理，保证导星信号、编码器信号的传输延迟一致，不会因为走线长度差导致跟踪精度下降，每一个功能模块的电源引脚都就近布置了去耦电容，降低电源纹波对芯片工作稳定性的影响。

　　实际安装测试中，整板装入控制仓后，所有接口和仓体的出线孔完全对齐，不需要扩孔或者调整线缆长度，板体和仓壁之间的间隙刚好可以走一层高温绝缘胶带，做好绝缘处理后不会出现短路隐患，长时间工作时板体的最高温度控制在42摄氏度以内，即使夏季户外暴晒下连续工作8小时，也不会出现驱动芯片过热丢步的问题。对于结构设计从业者来说，这类定制电控板的设计思路很有参考价值——不是一味追求元件的高性能与功能的大而全，而是围绕具体的安装场景与使用需求做针对性的布局优化，在有限的安装空间内平衡功能、散热、安装便利性与可靠性，才能做出真正适配实际使用场景的硬件结构。
