高压电力系统用西门子避雷器结构设计

　　在10kV至35kV配电网、变电站进线侧、户外架空线路终端这类场景里，避雷器是限制雷电过电压、操作过电压的核心保护器件，这款西门子结构的避雷器，核心作用就是在系统出现超出绝缘耐受水平的瞬时过电压时，快速导通泄放冲击电流，之后迅速恢复高阻截断工频续流，避免后端变压器、开关柜、断路器等核心电气设备的绝缘被击穿损坏。从结构设计逻辑来看，主体采用多伞裙式的红色环氧绝缘筒结构，伞裙的排布间距、伸出长度都经过爬电距离校核，能够满足户外污秽等级II级以上的使用要求，雨天时伞裙边缘的滴水结构可以阻断连续水膜，避免污闪、雨闪事故发生，绝缘筒内部封装非线性氧化锌电阻片，这部分是避雷器的核心功能单元，电阻片的伏安特性经过匹配，正常运行电压下漏电流控制在微安级别，几乎不消耗系统功率，过电压来临时电阻值瞬间骤降，把过电压幅值钳位在设备绝缘耐受阈值以内。

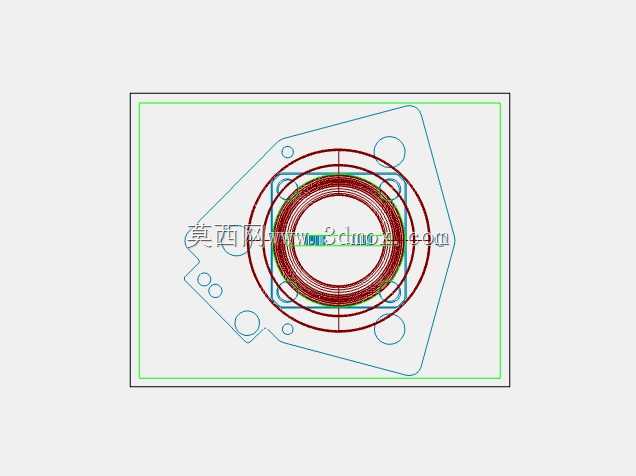

　　上下两端的蓝色金属安装法兰是结构受力与电气连接的关键部件，上端法兰预留的四个安装孔用于连接高压侧母线接线端子，孔位的位置度公差控制在0.2mm以内，保证接线端子安装时的贴合度，避免接触电阻过大引发局部发热；下端法兰的安装孔位适配标准槽钢支架的安装尺寸，安装时不需要额外打孔改制，直接通过螺栓固定在横担或者设备支架上即可，法兰与绝缘筒的衔接处采用硅橡胶密封结构，能够阻止水汽、粉尘进入绝缘筒内部，避免内部电阻片受潮失效。

　　从安装边界来看，这款避雷器的整体高度适配常规10kV户外安装的安全距离要求，带电部分对接地构件的最小空气间隙满足125mm的规范要求，安装时不需要额外调整支架高度，伞裙的最大外径处不会与相邻相的避雷器、引线产生安全距离不足的问题。设计过程中重点考虑了长期户外运行的耐候性，绝缘外套的材料选用添加了抗紫外线剂的环氧复合材料，能够耐受长期日照、高低温交变的环境，不会出现开裂、粉化的问题，上下法兰的表面采用热镀锌处理，镀锌层厚度满足85μm以上的户外防腐要求，在沿海高盐雾、工业重污染区域也能保证10年以上的结构防腐寿命。

　　不同于普通阀式避雷器的结构，这款避雷器取消了串联间隙，依靠氧化锌电阻片的非线性特性实现保护功能，响应速度可以达到纳秒级别，对于陡波头的雷电过电压也能实现有效钳位，残压水平比同电压等级的普通碳化硅避雷器低30%左右，能够给后端设备提供更充足的绝缘保护裕度。在结构建模过程中，伞裙的曲面过渡采用连续相切的曲面设计，避免出现应力集中的尖角位置，生产时模压成型的脱模斜度控制在1.5度，既方便模具脱模，也不会影响伞裙的爬电距离计算，法兰与绝缘筒的配合面设计了环形密封槽，密封圈的压缩量控制在25%左右，既保证密封效果，也不会因为压缩量过大导致密封圈永久变形失效。实际工程选型时，这款避雷器可以直接替换同电压等级的同类型产品，安装尺寸完全兼容现有支架，不需要对原有配电设施进行改造，日常运维过程中只需要定期检查伞裙表面的污秽情况、法兰连接螺栓的紧固力矩，不需要额外的维护操作，运行可靠性远高于传统带间隙的避雷器产品。
