132kV户外高压交流断路器结构设计

　　在110kV电压等级输配电网络中，户外高压断路器承担着线路投切、故障隔离的核心作用，是变电站、开关站的核心保护类设备。本次呈现的GL312F1型132kV断路器三维结构，完整还原了三相分体式户外断路器的实体构造，从支撑结构到灭弧单元的细节都做了精准复刻，能够直接用于变电站布置仿真、设备安装校核、运维培训场景的三维搭建。

　　从设备实际用途来看，该型断路器主要应用于132kV电压等级的架空输电线路进线侧、主变高压侧，既可以在正常运行工况下完成线路的空载、负载电流分合操作，也能在系统发生短路故障时，配合继电保护装置在数十毫秒内切断故障电流，避免故障范围扩大，保障电网其余部分的稳定运行。不同于低压开关设备，高压断路器的核心难点在于灭弧结构与绝缘配合的设计，这一点在模型的结构还原中也有明确体现。

　　从功能特性上看，该断路器采用三相共架、分相操作的结构布局，每相独立配置灭弧室与绝缘支柱，能够有效避免相间故障的相互影响。三个竖直布置的红色绝缘套筒内部为真空或者SF6灭弧室单元，外部采用高温硫化硅橡胶伞裙结构，这种伞裙的排布间距、伸出长度都经过严格的电场仿真校核，能够在雨天、雾天、高海拔等恶劣工况下保证足够的爬电距离，避免沿面闪络事故。灭弧室顶部的均压环结构，能够均匀断路器端部的电场分布，降低局部场强过高引发的电晕损耗与绝缘击穿风险。

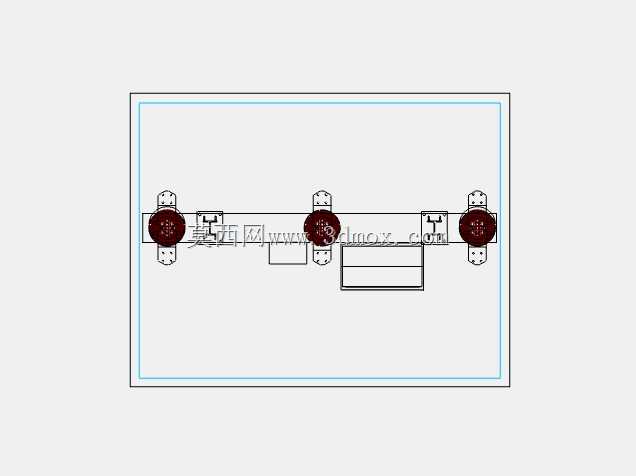

　　在整体结构设计思路上，该设备采用落地式支架安装方案，两根H型钢支撑立柱将三相本体架离地面，安装高度满足户外设备的防洪、防小动物距离要求，同时预留了底部操作机构箱的检修空间。支架底部的安装法兰采用地脚螺栓连接方式，法兰盘上的螺栓孔位、孔距都严格按照电力工程安装规范设计，能够直接匹配变电站常规设备基础的预埋螺栓位置，不需要额外做基础改造。中间布置的操作机构箱内部集成了弹簧操动机构、传动连杆、辅助开关部件，三相的传动连杆通过水平布置的联动轴连接，能够保证三相同期分合的精度，避免不同期分合闸引发的操作过电压。

　　从安装边界与尺寸配合来看，该断路器的相间距离严格遵循132kV电压等级的空气间隙要求，带电部分与接地支架、相邻相带电体之间的最小空气间隙满足工频耐压、雷电冲击耐压的绝缘要求，在三维建模过程中已经对所有带电间隙做了干涉检查，不存在绝缘距离不足的问题。设备的整体高度、支架跨度、出线端子位置都和实际工程应用中的常规尺寸一致，在做变电站三维总布置时，可以直接调用该模型进行间隔排布，校验与相邻隔离开关、电流互感器、母线架构的安全距离，也可以用于模拟导线连接的弧垂、金具安装位置，提前发现布置阶段的碰撞问题。

　　对于结构设计从业者来说，这个模型可以作为高压开关设备结构设计的参考样本，观察绝缘件、支撑件、传动件的布局逻辑，理解户外电力设备在防水、防腐、绝缘配合上的设计细节；对于设备选型人员来说，可以通过模型直观了解设备的安装尺寸、占地范围，提前核算土建基础、进线间隔的空间需求；对于三维建模从业者来说，该模型的分件逻辑清晰，结构特征完整，可以作为同类电力设备建模的拓扑参考，掌握大型户外电气设备的建模拆分思路。需要注意的是，在实际工程应用中，该型断路器的基础载荷、端子拉力参数还需要结合厂家正式图纸做最终校核，三维模型主要用于布置方案阶段的空间校验与结构展示。
