汪克尔转子发动机缸体型线结构设计

　　在小型动力装备、航空模型动力、特种作业便携动力装置的研发场景中，汪克尔转子发动机凭借其无往复运动构件的结构特性，始终占据着小体积高功率密度动力方案的重要位置。不同于传统往复式活塞发动机依靠曲柄连杆机构将活塞直线运动转化为旋转输出的结构逻辑，这类旋转式动力装置的核心做功逻辑，是通过三角转子在特定型线的缸体内做偏心行星运动，连续完成进气、压缩、做功、排气四个工作循环，整套运动过程无往复惯性力带来的振动问题，同等输出功率下的整机体积与重量远低于同功率等级的活塞式内燃机。

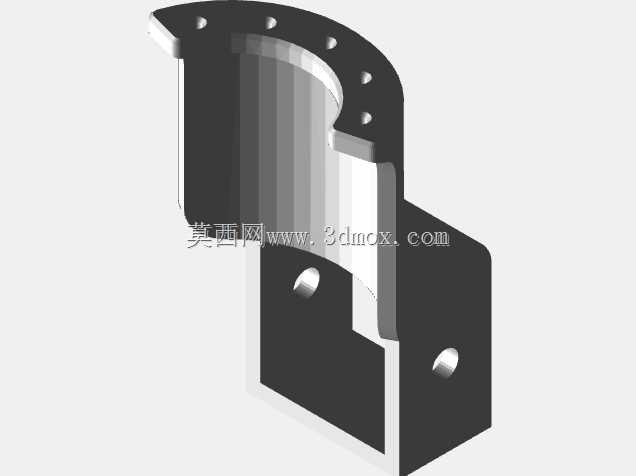

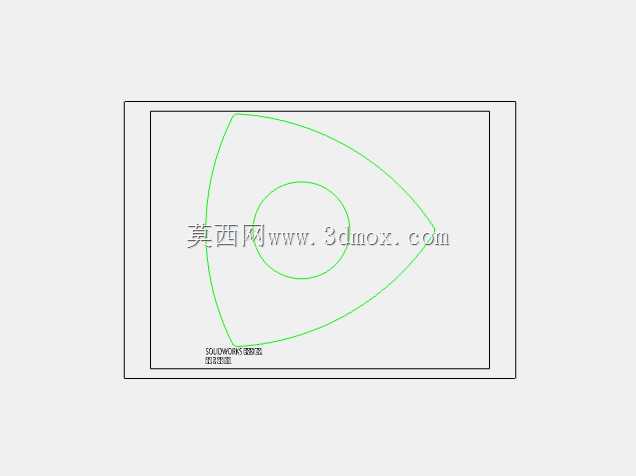

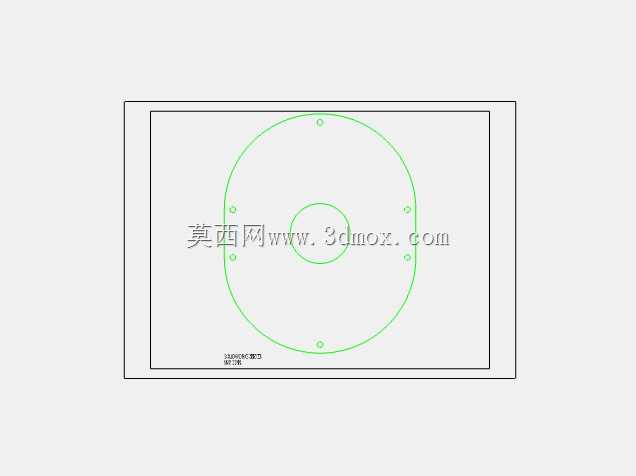

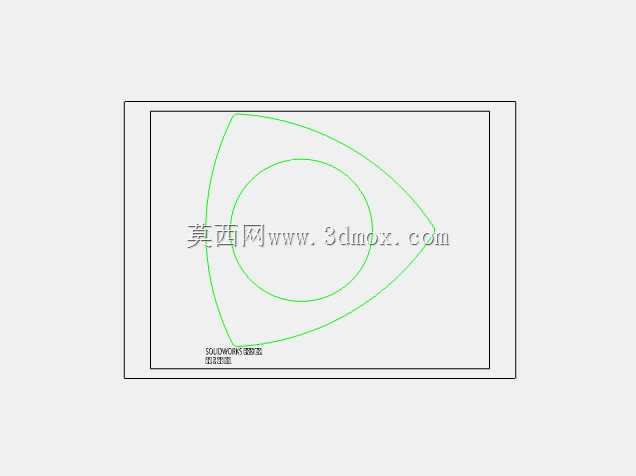

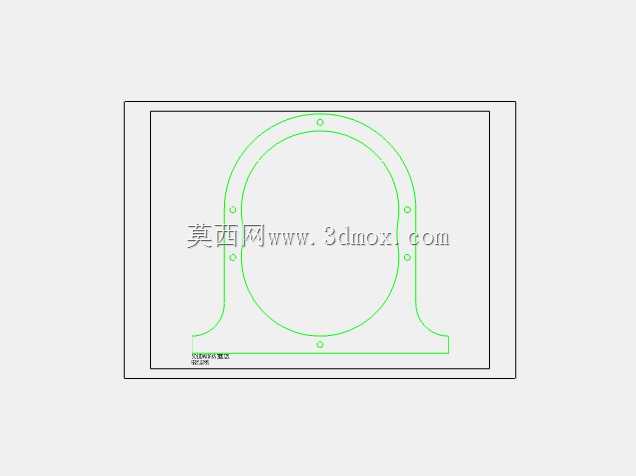

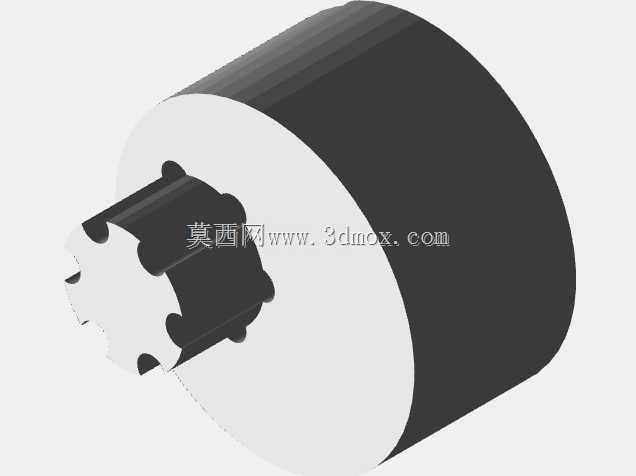

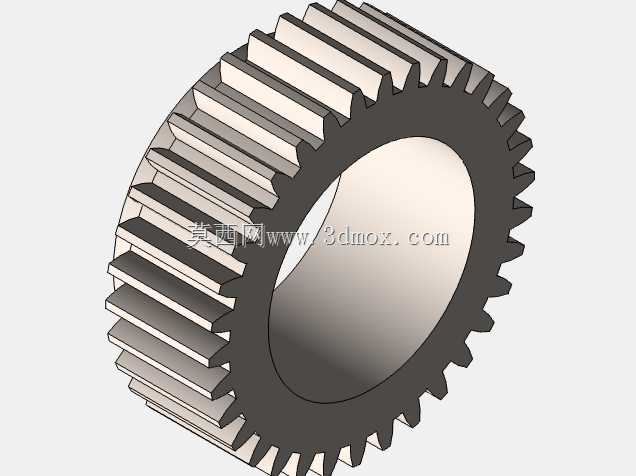

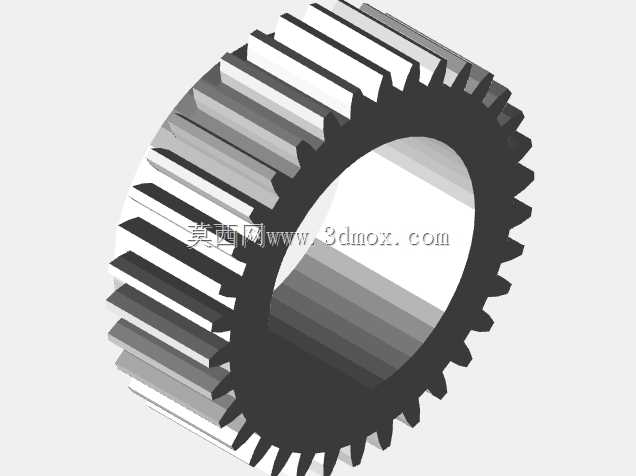

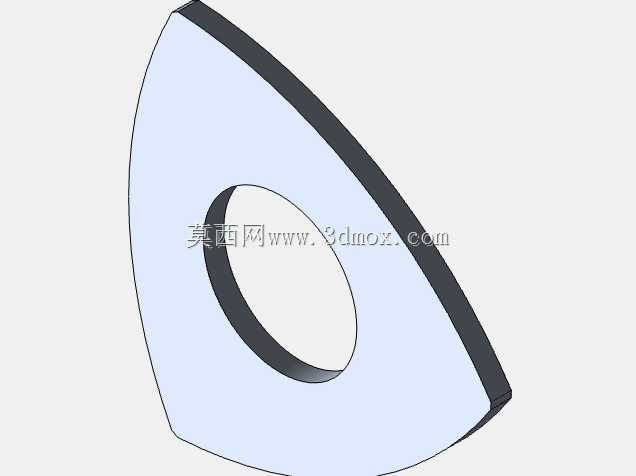

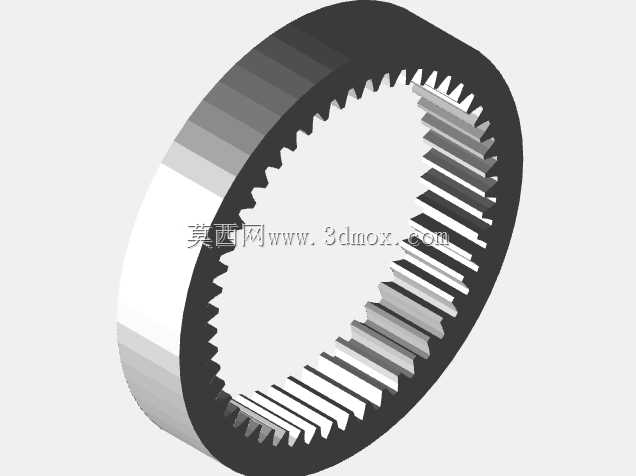

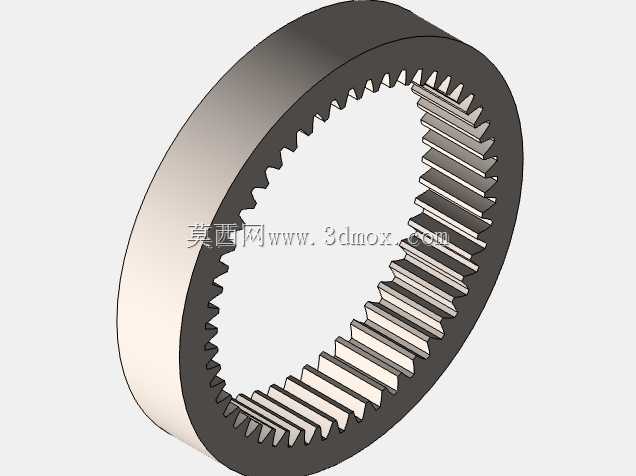

　　从结构设计的核心逻辑来看，这套模型重点还原了汪克尔发动机最核心的缸体双弧外旋轮线型腔结构，这一型线是保证转子三个顶角始终与缸壁保持密封接触的核心基础，型线的参数精度直接决定了发动机工作过程中的压缩比稳定性、密封件磨损速率以及整机动力输出平顺性。建模过程中首先确定了偏心轴的偏心距与转子创成半径的匹配比例，这两个核心参数的比值直接关系到缸体型线的曲率变化范围，若参数匹配不当，会出现转子顶角在运动过程中与缸壁脱离导致密封失效，或是型线曲率过小造成密封片过度磨损的问题。

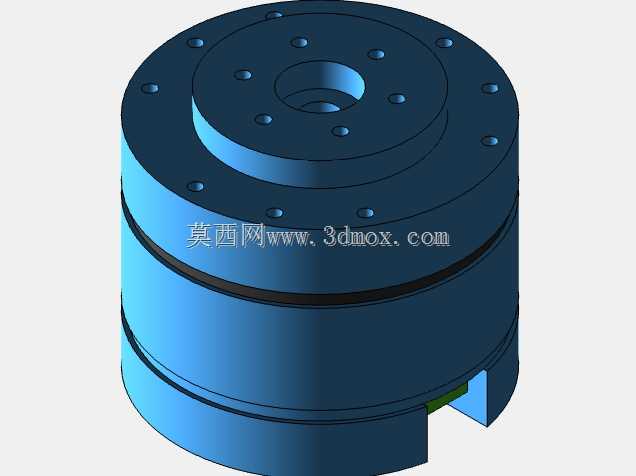

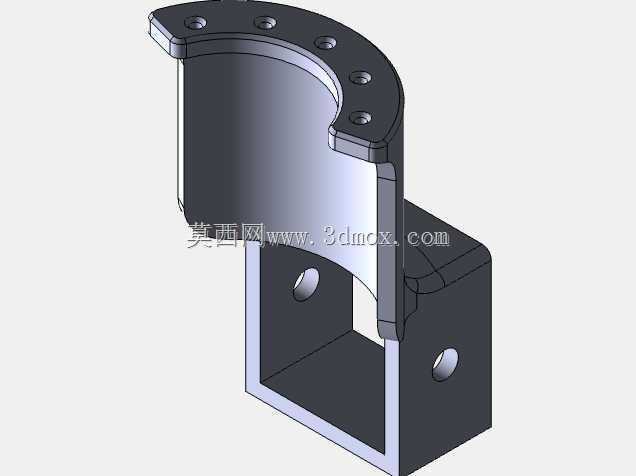

　　在实际工程应用场景中，这类转子动力装置常被用于对动力单元体积、重量有严格限制的场合，比如小型无人航空飞行器的动力单元、便携应急发电设备的动力源、轻型竞速载具的动力系统，这类场景往往要求动力单元在有限的安装空间内输出足够的功率，同时整机振动水平要控制在较低范围，避免影响搭载设备的正常工作。模型中呈现的缸体型腔周边均匀布置的定位点位，对应实际产品中的缸体冷却水道安装位、密封件定位槽以及端盖连接孔位，这些结构的位置精度直接影响整机装配后的密封性能，若孔位同轴度偏差超过允许范围，会导致端盖压紧后转子运动卡滞，或是出现燃气泄漏导致压缩比不足的问题。

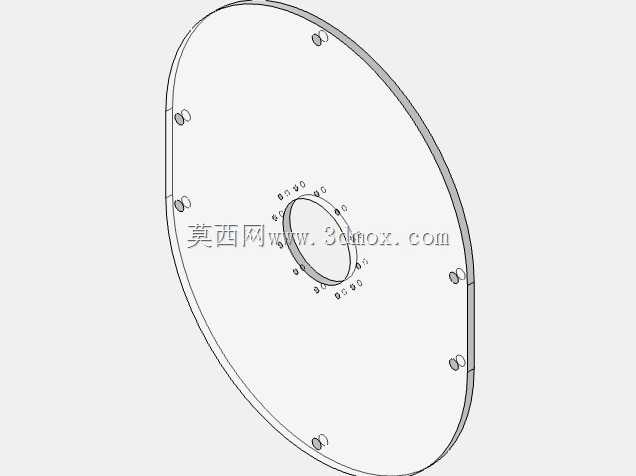

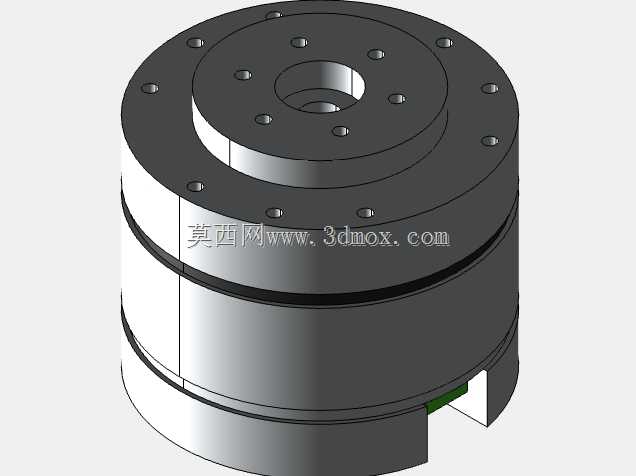

　　从安装边界的设计考量来看，这类转子发动机的整机外形轮廓近似为圆角矩形结构，相较于传统直列或者V型活塞发动机的不规则外形，更便于在紧凑的设备舱内进行布局安装，安装时仅需要固定端盖周边的连接点位，配合偏心轴输出端的联轴器即可完成动力对接，不需要额外设计复杂的减震支撑结构，因为其自身运动过程中往复惯性力被完全平衡，运行时的振动幅度远低于同功率活塞机。设计过程中需要重点关注转子偏心运动的轨迹避让空间，缸体内部除了转子本身的运动范围外，还需要预留密封片的弹出空间、冷却油道的流通空间，避免转子高速运转时与缸体内其他构件发生运动干涉。

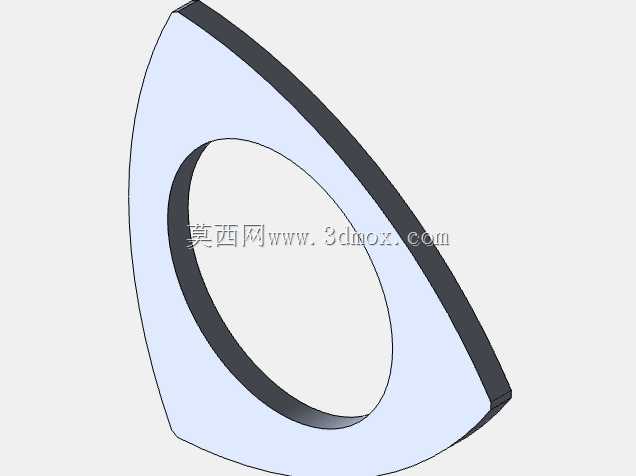

　　在功能特性层面，这类旋转发动机的单转子即可完成连续的四冲程工作循环，每转动一圈即可完成一次做功，相较于传统四冲程活塞机每两圈完成一次做功的特性，其动力输出的连续性更好，不需要配备大质量的飞轮来平稳转速，这也是其能够实现轻量化设计的核心原因之一。模型中还原的缸体型线细节，能够直观展示转子在不同转角位置下与缸壁形成的三个独立腔体的容积变化过程，从进气阶段腔体容积逐渐增大吸入可燃混合气，到压缩阶段容积缩小提升混合气压力，再到做功阶段混合气燃烧膨胀推动转子转动，最后排气阶段容积缩小排出废气，整个工作过程的腔体变化完全由缸体型线与转子的相对位置决定，不需要额外设置配气机构，进一步简化了整机的结构组成，降低了故障发生的概率。
