在微型涡喷发动机的气动链路里,扩散器是衔接压气机叶轮与燃烧室的核心承力兼气动整流部件,MW54级别的微型涡喷多用于航模动力、小型靶机推进、便携应急动力单元等场景,这类小尺寸航发对扩散器的气动效率、结构紧凑度要求远高于大型燃气轮机部件,因为微型航发的转速普遍突破十万转每分钟,气流在压气机出口的流速极高,若扩散段的流道设计不合理,会直接导致压气机喘振、燃烧室进气紊流,最终拉低整机推重比甚至引发结构失效。

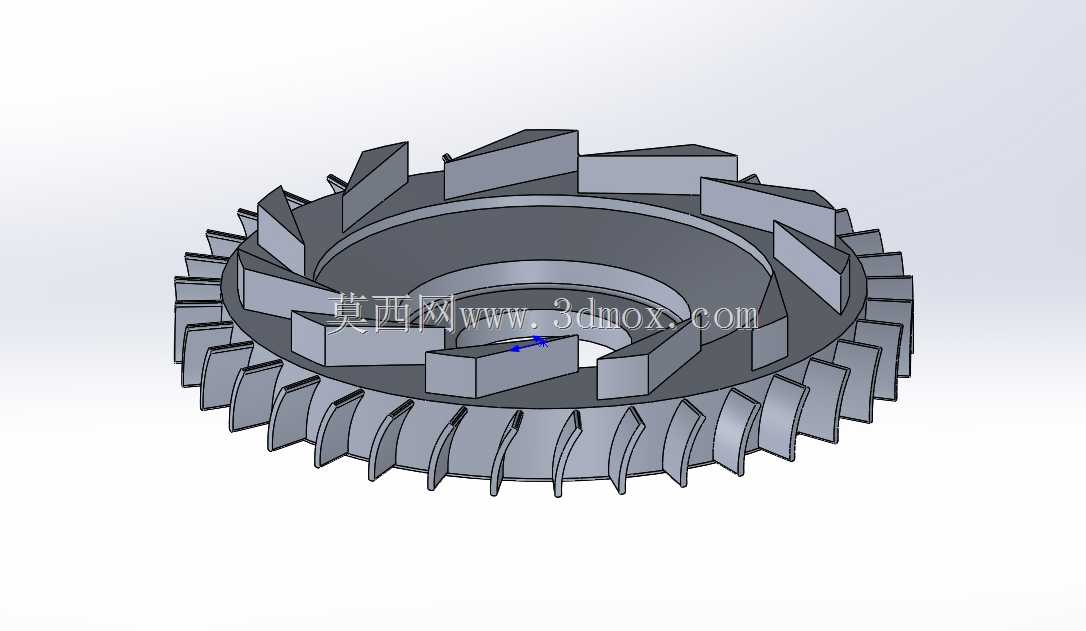

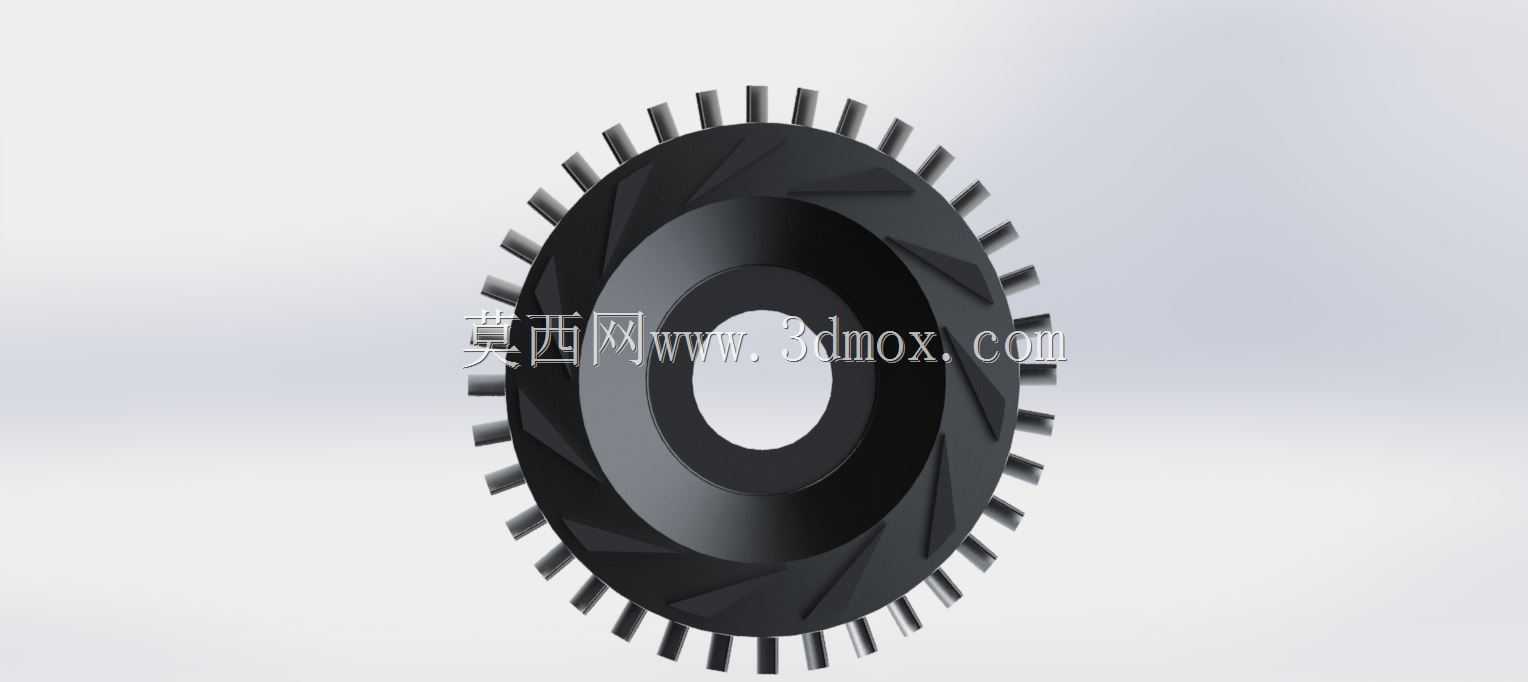

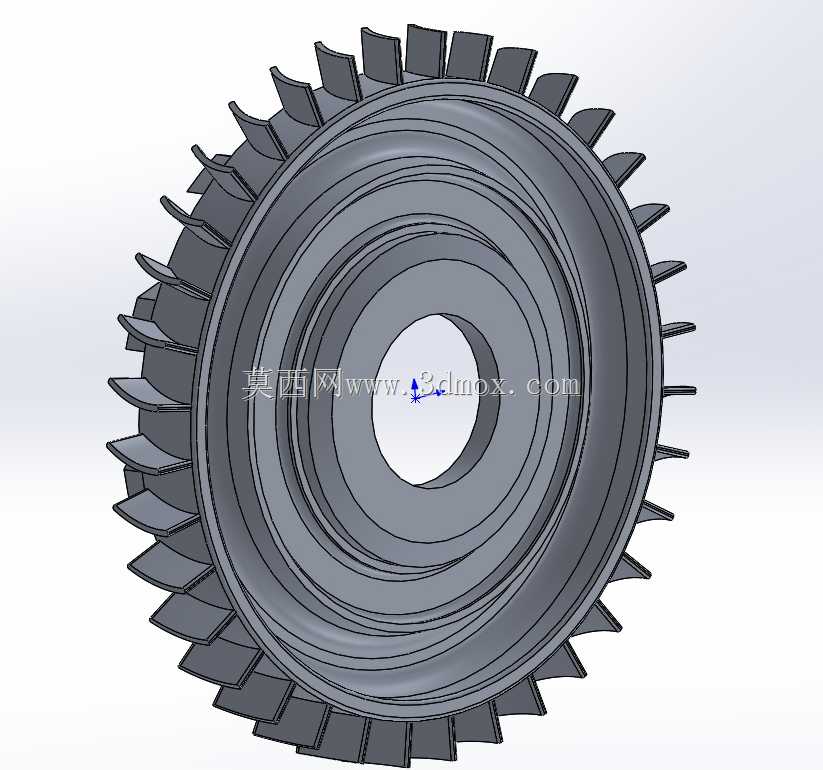

从结构形态来看,这款扩散器采用整体式径向-轴向转捩流道设计,外缘均匀分布的导流叶片并非等厚度直叶片,每片叶片的安装角从轮盘外缘到内圈安装边呈渐变趋势,目的是把压气机甩出的高速径向气流平稳折转为轴向气流,同时完成动压到静压的转换,降低气流进入燃烧室时的流速,保证燃油与空气的掺混效率。轮盘中心的通孔是与主轴配合的安装定位孔,孔周的环形凸台是与压气机后盖板、轴承座的贴合安装面,设计时这个端面的平面度公差需要控制在0.02mm以内,否则高速运转时会出现端面跳动,引发主轴振动超限。
实际建模过程中,导流叶片的叶型是整个部件的设计难点,不能直接套用大型航发的扩散器叶型,因为MW54的尺寸量级仅为大型航发的几十分之一,气流的粘性效应在小尺寸流道里占比更高,叶片前缘的圆角、叶身的型面曲率都需要根据微型航发的流量特性做针对性调整,若叶型转折角过大,会在叶背产生气流分离,形成局部涡流损失;若转折角过小,则无法在有限的轴向尺寸内完成足够的扩压比,导致燃烧室入口流速过高,火焰稳定区间变窄。这款扩散器的叶片数量经过匹配计算,与压气机叶轮的叶片数互为质数,避免运转时产生共振频率耦合,降低叶片疲劳断裂的风险。
安装边界方面,扩散器的外缘直径与发动机外机匣的内径采用间隙配合,配合间隙控制在0.1mm到0.15mm之间,既保证装配时的同轴度,又给高温工作状态下的热膨胀留出余量,因为微型涡喷工作时扩散器段的温度会达到三百摄氏度以上,铝合金材质的扩散器会产生一定的热变形,若配合间隙过小,会出现机匣抱轴、部件卡滞的故障。轮盘上预留的三个均布小凸台是安装定位销的位置,用来保证扩散器与燃烧室、压气机机匣的周向位置精度,避免装配时出现流道错位,打乱预设的气流走向。
从应用场景的适配性来说,这款扩散器的结构设计兼顾了加工可行性与气动性能,整体式结构可以采用五轴铣削一次加工成型,不需要分体焊接,减少了焊接变形带来的流道尺寸偏差,对于小批量的航模发动机生产来说,这种结构的加工良率更高,后期维护时也不需要调整分体部件的配合间隙。在实际试车过程中,这款扩散器可以将压气机出口的气流速度从每秒一百五十米以上降低到每秒三十米左右,扩压效率能达到百分之八十五以上,有效提升燃烧室的燃烧效率,降低发动机的排气温度,延长涡轮端部件的使用寿命。另外,扩散器的轮盘背面设计有环形的冷却气通道,可引入少量压气机出口的低温气流对后轴承进行冷却,避免轴承在高温环境下出现润滑脂失效,这也是微型航发扩散器区别于普通静子叶片的关键功能设计,在有限的结构空间内集成了气动整流、安装定位、冷却气路引导多重功能,没有多余的结构冗余,完全匹配MW54级别微型涡喷的紧凑尺寸要求。
