F18战斗机外部流场计算流体力学分析模型

　　在航空航天工程的飞行器气动性能研发环节，飞行器外部流场的仿真计算是验证气动布局合理性、预判飞行工况受力特性的核心步骤，本次涉及的F18战斗机外流场分析模型，正是围绕高亚音速战术飞机的气动仿真需求搭建的几何载体。从实际工程应用场景来看，这类模型主要服务于飞行器初步设计阶段的气动特性校核、改型阶段的局部流场优化、以及飞行力学仿真中的气动力数据提取，能够替代部分风洞试验环节，大幅压缩前期研发的迭代周期，降低实体试验的成本投入。

　　模型构建的核心思路围绕CFD计算的前置要求展开，不同于常规的整机外观数模，该模型优先完成了飞行器实体体积的封闭提取，剔除了对宏观外流场影响极小的表面细碎特征，比如接缝倒角、外露小尺寸天线、口盖台阶等细节，避免这类微小几何特征在网格划分阶段产生质量极差的畸变单元，拖慢计算收敛速度甚至引发计算发散。在几何处理阶段，严格保证了机身、机翼、垂尾、边条、进气道外罩等核心气动面的型面精度，尤其是机翼前缘的翼型轮廓、边条与机身衔接的过渡曲面、垂尾后缘的舵面分界位置，都保留了与原始气动布局一致的几何特征，确保仿真计算得到的升阻特性、涡流分布、舵面效能够贴近真实飞行状态。

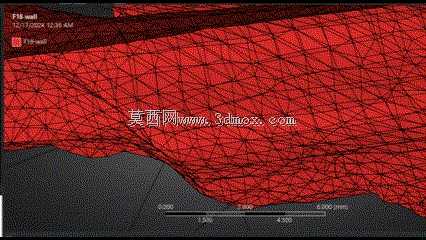

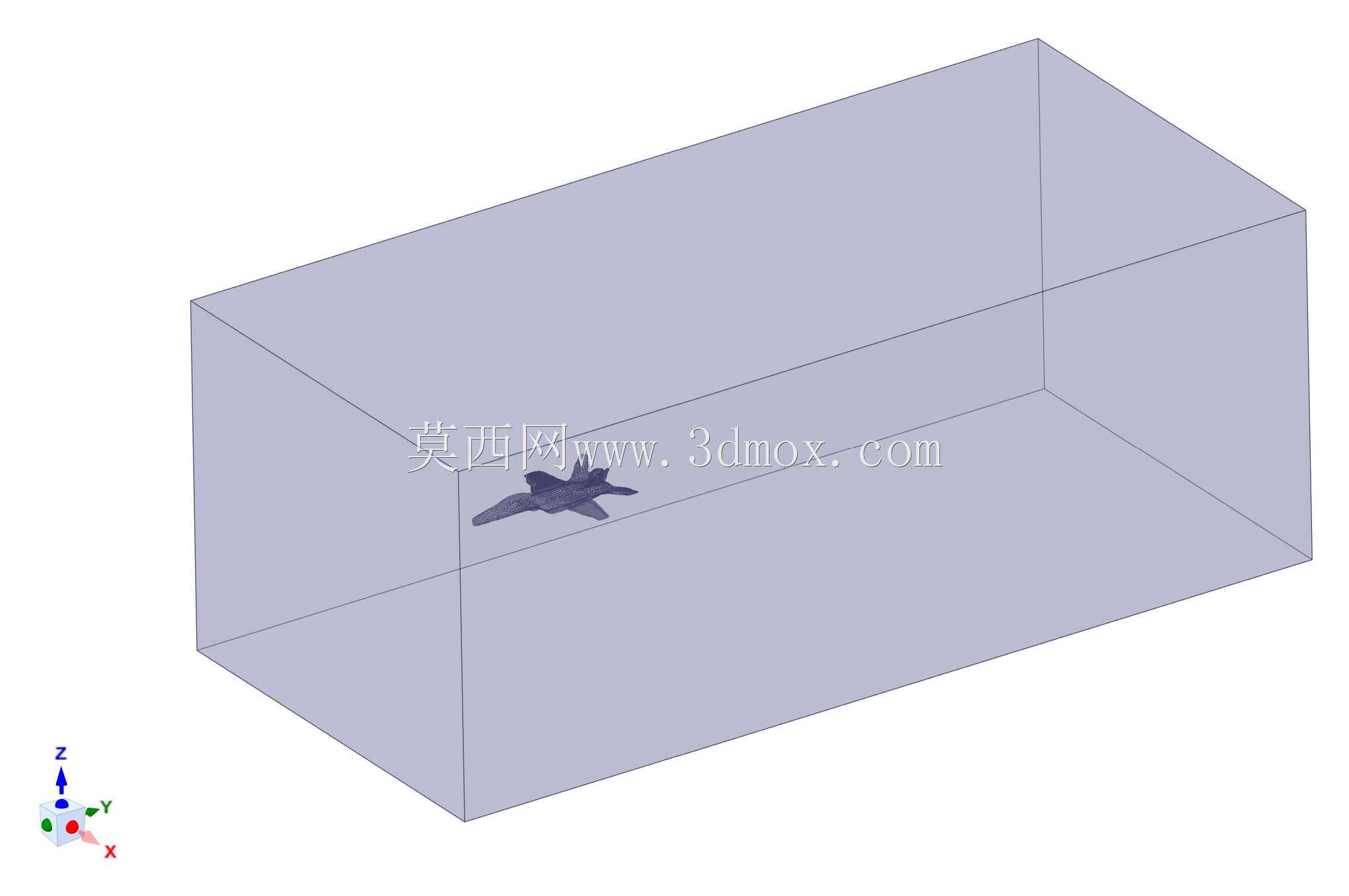

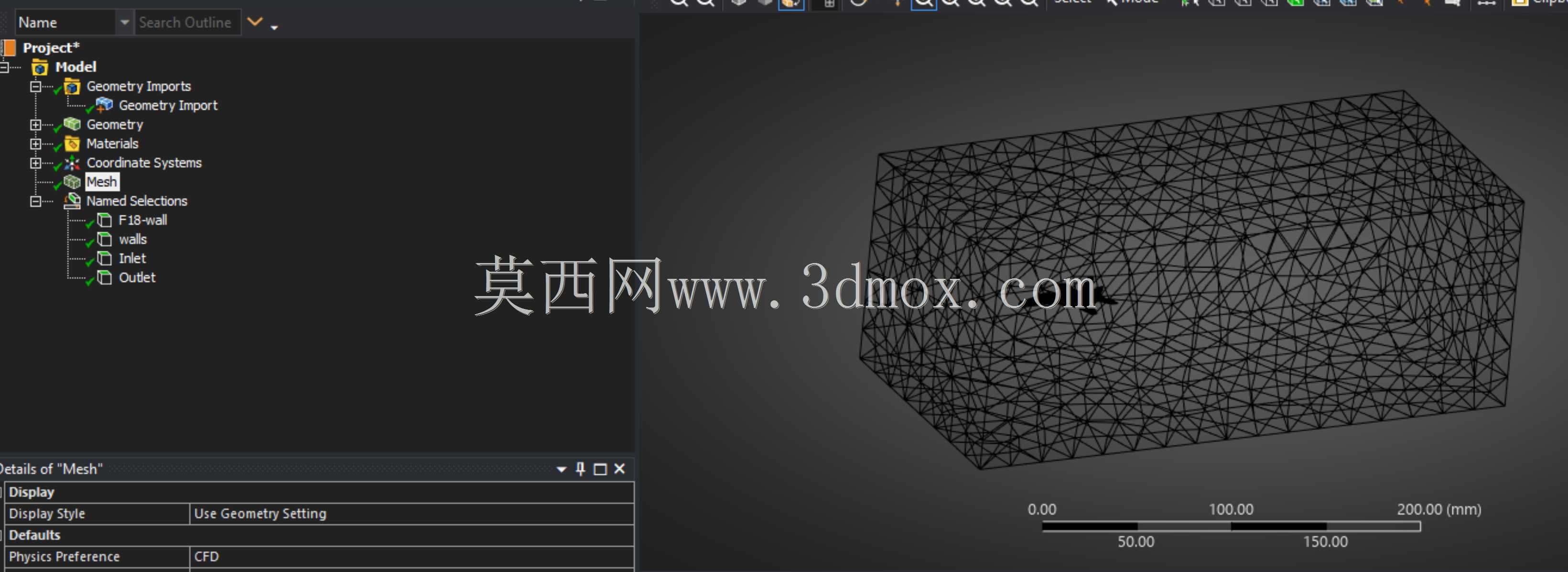

　　从安装边界与计算域设置的工程逻辑来看，该模型配套的外流场计算域采用了航空领域CFD仿真的通用边界规范：计算域入口设置在机头前方15倍机身长度位置，出口设置在机尾后方25倍机身长度位置，上下与侧向边界距离机身中心轴的距离均为10倍机身长度，既能够保证远场边界不会对机身周围的流场发展产生人为干扰，也不会因为计算域过大造成网格总量失控、计算资源浪费。在网格划分环节，针对不同流场区域采用了差异化的网格密度策略：机身附面层区域布置了足够层数的结构化边界层网格，保证壁面y+值符合所选湍流模型的计算要求，能够精准捕捉附面层内的速度梯度与摩擦阻力；机翼前缘、边条涡生成区域、垂尾与机身干扰区域等流场梯度较大的位置进行了网格局部加密，能够清晰还原涡流的生成、发展与破裂过程；远场区域则采用渐变稀疏的网格尺寸，在保证计算精度的前提下控制整体网格规模。

　　在实际用途层面，基于该模型完成的CFD计算，可以提取不同飞行迎角、侧滑角、马赫数下的整机升力系数、阻力系数、俯仰力矩系数等核心气动参数，为飞行控制律设计提供基础数据支撑；也可以通过流场云图观察机身表面的压力分布，识别局部负压过高或者气流分离过早的区域，为后续的气动外形修型提供明确的优化方向；还能够获取垂尾、平尾等操纵面所在区域的局部流场速度与压力分布，校核舵面操纵效率是否满足设计指标，避免在飞行试验阶段才发现舵效不足的致命问题。不同于用于装配干涉检查、生产加工的结构数模，这类用于CFD计算的几何模型在处理过程中需要平衡几何保真度与网格适配性，既不能过度简化丢失核心气动特征，也不能保留过多无关细节增加计算负担，这就要求建模人员同时具备气动仿真的工程经验与几何处理的实操能力，能够精准判断不同几何特征对流场计算结果的影响权重。

　　在外形尺寸的还原上，模型严格遵循F18战斗机的真实几何比例，整机长度、翼展、机高、机翼后掠角、边条宽度等核心尺寸参数均与公开的真机参数保持一致，保证仿真计算得到的气动数据能够直接映射到真实飞行器的飞行特性上，不会因为几何比例失真导致计算结果失去工程参考价值。对于进气道、尾喷口等涉及内流的区域，在做外流场计算时做了合理的封闭处理，避免内流场与外流场的不必要耦合干扰外流计算结果，如果后续需要开展进排气与外流的耦合仿真，也可以在现有模型基础上快速补充进气道、喷管的内流道几何，无需重新构建整机外部轮廓，具备较好的模型复用性。
