多特征组合机械练习零件结构设计

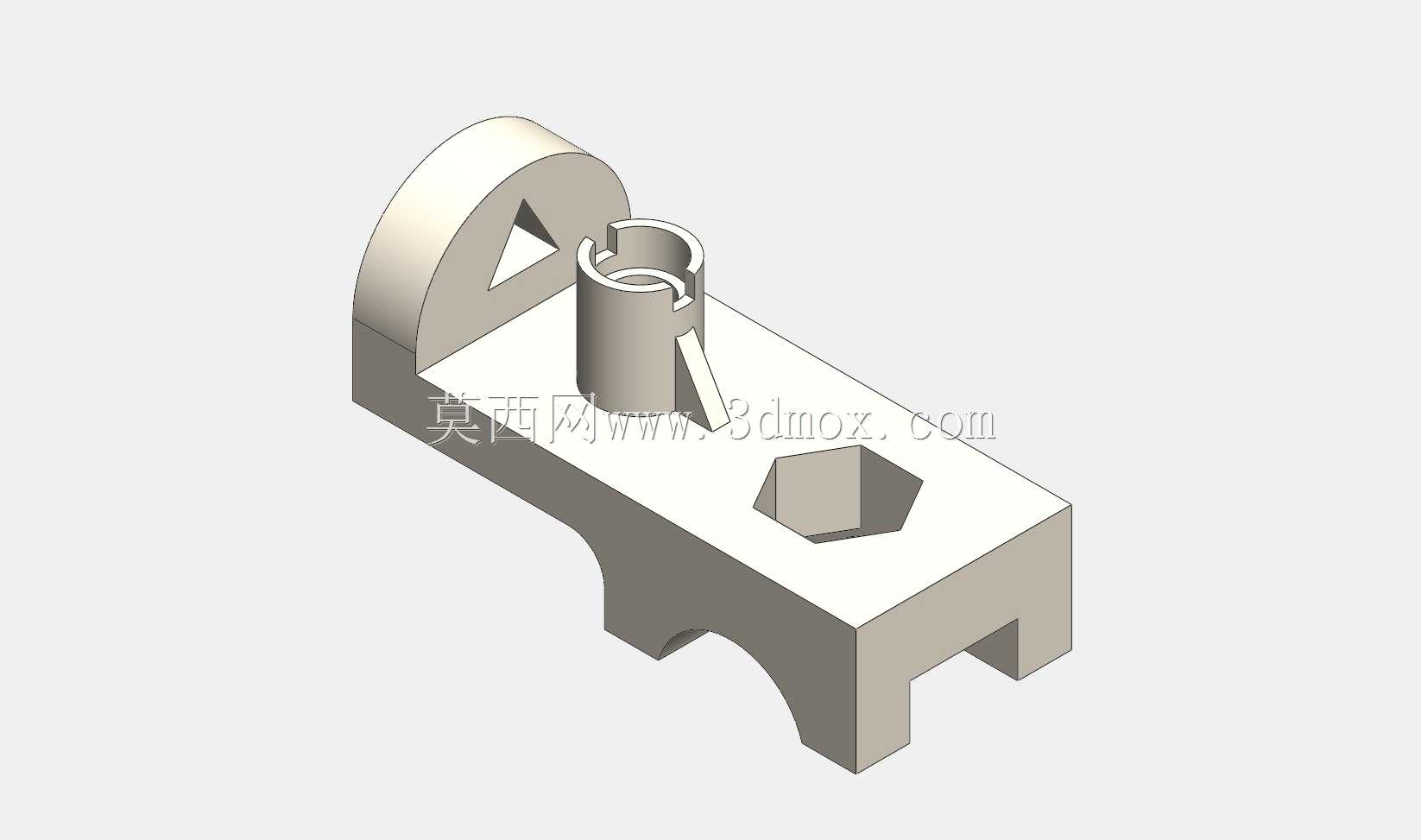

　　这类多特征组合的练习零件，核心作用是帮助建模从业者掌握不同机加工特征的构建逻辑，对应实际生产中各类工装夹具、小型功能基座的典型结构组合，覆盖了铣削、钻削、镗削等常见机加工艺的结构表达，在非标自动化工装、小型设备安装基座、检测夹具的设计场景中，这类组合特征的出现频率极高。从结构本身来看，零件主体采用带半圆缺口的矩形基座作为承载基础，底部的两处缺口是为了适配安装导轨的避让空间，避免装配时与安装面的凸台产生干涉，基座上的六边形沉孔是用于内嵌六角螺母或者定位块，实现相邻组件的无额外紧固件快速定位，减少装配时的零件数量，提升组装效率。

　　立板部分的半圆形顶部搭配三角形镂空，并非单纯的造型设计，半圆形轮廓是为了适配圆柱类工件的外周贴合定位，三角形镂空则是在保证立板结构刚性的前提下，去除多余材料降低整体重量，同时避免立板在受侧向推力时出现应力集中，镂空的边角处做了微小的圆角过渡，对应实际加工时铣刀的走刀半径，不会出现无法加工的锐角结构。立板旁的圆柱凸台带有侧向开口槽，这个结构是典型的弹性夹座安装位，开口槽的存在可以让圆柱凸台在装入弹性套后，通过侧向的锁紧力实现对插入圆柱件的抱紧固定，常用于小型工装中定位圆棒类工件、检测探针或者导向轴，凸台顶部的两处缺口是为了避让锁紧件的安装空间，避免锁紧螺栓的头部与凸台顶面产生干涉。

　　在建模逻辑上，这类零件需要优先确定安装基准面，也就是基座的底面作为所有特征的设计基准，先拉伸出主体基座的轮廓，再依次切除底部的避让缺口、六边形沉孔，之后添加立板特征，处理立板的半圆轮廓与三角镂空，最后构建圆柱凸台与侧向开槽，所有特征的草图都需要完全约束，避免后续修改时出现特征漂移，对应实际加工时的基准统一原则，减少装夹次数带来的形位公差误差。从安装边界来看，基座的底面平面度需要控制在0.02mm以内，保证安装时与安装面的贴合度，底部两处避让缺口的间距需要匹配常用的20mm规格铝型材安装槽间距，六边形沉孔的对边尺寸对应M6规格的内六角螺母外径，圆柱凸台的内孔直径适配8mm直径的标准导向轴，立板半圆轮廓的半径与凸台的中心距保持固定，保证定位圆柱件时的同轴度误差不超过0.03mm。

　　这类练习零件的结构设计完全贴合实际生产中的工艺要求，没有出现无法加工的倒扣或者极端薄壁结构，所有壁厚都保持在3mm以上，避免加工时出现振刀变形，各个特征的过渡圆角都匹配常用铣刀的规格，不需要定制特殊刀具就能完成加工，对于建模学习者来说，完成这类零件的建模，能够快速掌握拉伸、切除、圆角、基准面构建等常用建模命令的实际应用，同时理解机械结构中每个特征对应的功能与工艺要求，避免出现只追求造型而忽略实际加工可行性的问题。在实际的工装设计场景中，这类组合结构可以直接作为小型检测工装的基座使用，只需要在对应位置加装锁紧件就能实现对小型轴类零件的定位固定，不需要额外设计复杂的夹紧机构，整体结构紧凑，加工成本低，适合小批量的工装制作场景。
