机械虎钳安装固定板结构设计

　　在机加工车间的工装夹具配置场景中，虎钳作为工件装夹的核心通用工装，其安装固定的可靠性直接决定了铣削、钻削、锉削等工序的加工精度，本次设计的虎钳安装固定板，正是为了解决常规虎钳直接安装在工作台面时定位基准偏移、装夹刚性不足、工位调整效率低的实际问题。从实际使用场景来看，这类固定板多用于台式虎钳、机用平口虎钳与机床工作台、钳工操作台的过渡连接，不管是小型维修工位的手工锉配、钻孔作业，还是数控铣床、加工中心上的批量工件装夹，都能通过这块板实现虎钳的快速定位与稳固锁紧，避免虎钳在承受较大切削冲击力时出现位移、翘曲，进而导致工件报废甚至刀具崩损的问题。

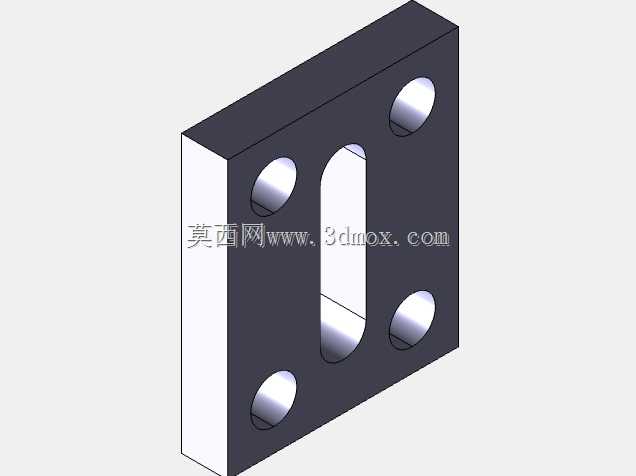

　　从功能特性上看，这块固定板采用板式承载结构，主体为矩形厚板构型，板体上设置的五个安装孔分为两类：四个分布在板体四角的圆形通孔，用于穿过锁紧螺栓将整个固定板牢牢固定在工作台的T型槽或者预留安装螺孔上，孔位的同轴度公差控制在0.02mm以内，保证安装后板体平面与工作台面的平行度误差不超过0.015mm/100mm，避免因安装面倾斜导致虎钳钳口与进给方向不垂直；板体中部的长条形腰型孔，则是用于连接虎钳底座的安装结构，腰型孔的长度方向预留了足够的调整行程，允许虎钳在板体上沿腰型孔方向调整安装位置，适配不同底座安装孔距的虎钳型号，同时也能在需要微调虎钳工位时，无需完全拆卸固定板即可完成位置调整，大幅减少工位切换的辅助时间。

　　设计思路上，首先考虑的是装夹刚性需求，板体厚度选取充分考虑了切削载荷的传递路径，当虎钳夹紧工件承受铣削力时，切削力会通过虎钳底座传递到固定板上，足够的板厚可以避免板体在交变载荷下出现形变，保证长期使用后安装基准不会发生偏移；其次是安装兼容性，四角安装孔的孔距参考了常见钳工台、机床工作台的标准安装槽距设计，能够适配多数通用加工设备的安装接口，中部腰型孔的宽度匹配虎钳底座常用的M12、M16安装螺栓尺寸，无需额外加工转接套即可直接安装；另外在板体的边缘做了微小的倒角处理，避免安装过程中锐边划伤操作人员，同时也能减少板体与工作台面贴合时因边缘毛刺导致的贴合间隙问题。

　　从安装边界与尺寸适配来看，这块固定板的外形尺寸控制在常规虎钳底座的外接轮廓范围内，不会超出虎钳底座过多占用工作台的有效装夹空间，安装时首先需要清理工作台面的切屑、油污，保证固定板与工作台的贴合面无异物，之后通过四角的螺栓将固定板预紧在工作台上，打表校正板体的边向与机床X轴进给方向的平行度，误差控制在允许范围内后再完全锁紧四角螺栓，之后将虎钳底座放置在固定板上，对齐中部腰型孔后穿入连接螺栓，根据加工需求调整虎钳在腰型孔长度方向的位置，确认位置后锁紧虎钳与固定板的连接螺栓即可完成安装。在实际使用中，这类固定板还能起到保护工作台面的作用，避免虎钳长期装夹拆卸时在工作台面上压出凹痕、划伤，当固定板表面出现磕碰损伤影响安装精度时，可直接对固定板上平面进行平磨修复，或者更换新的固定板，大幅降低工作台的维护成本。

　　不同于直接将虎钳安装在工作台上的方式，采用过渡固定板的安装形式，能够建立统一的安装基准，在多工序轮换需要拆卸虎钳后再次安装时，只要固定板不拆卸，重新安装虎钳后的定位精度误差可以控制在0.03mm以内，无需重新长时间打表校正，尤其适合批量加工过程中需要频繁切换工装的生产场景。另外板体的材质选用常规中碳钢经调质处理，既有足够的强度承受冲击载荷，又有一定的韧性避免长期受力出现脆裂，表面经发黑处理后具备基础的防锈能力，适合车间多油污、多切削液的使用环境，不会轻易出现锈蚀导致螺栓拆卸困难的问题。在钻孔、攻丝等轻载作业场景下，这块固定板也可以作为独立的装夹平台使用，配合压板直接装夹异形工件，拓展了工装的使用范围，不需要额外配置专用装夹板就能完成部分特殊工件的装夹作业。
