双口USB TYPE-A3.0扩展接口结构设计

　　这款双口USB TYPE-A 3.0扩展接口，主要面向工业控制机柜、嵌入式设备面板、桌面集成外设拓展场景设计，解决原生设备USB接口数量不足、位置隐蔽插拔不便的实际工程问题。在工业现场的控制柜布线场景中，多数PLC、工控机的原生USB接口布置在设备后侧，日常调试插U盘、接编程线缆、连扫码枪等外设时需要探身到机柜后方操作，既影响调试效率，也容易碰乱后侧的动力与通讯布线，这款扩展接口可通过前置安装的方式，将两个3.0规格的USB接口延伸到操作面板侧，操作人员站在柜前即可完成外设插拔，无需挪动设备或探身操作。

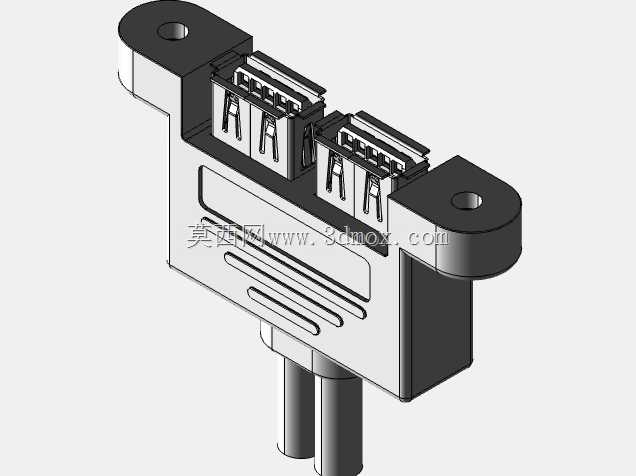

　　从结构设计思路来看，整体采用带安装耳的一体式壳体结构，两侧的固定耳预留了标准沉头安装孔，可直接通过M3螺丝固定在面板预留的开孔位，安装耳与壳体主体做了圆弧过渡处理，避免直角应力集中导致安装时壳体开裂，同时沉头孔的深度经过匹配设计，螺丝锁紧后端面与安装耳表面齐平，不会突出刮擦操作人员手部或线缆。接口部分采用上下双排错位？不，是横向并排布置两个标准USB TYPE-A母座，两个接口的中心间距预留了足够的插拔空间，即使两个接口同时插体积较大的USB设备，比如工业加密狗、无线通讯模块，也不会出现互相干涉、插不进去的情况。壳体后侧预留了出线柱结构，可直接适配标准USB3.0线缆的注塑固定，线缆从出线柱垂直向下引出，不会占用面板后侧过多的横向布线空间，适配机柜内部紧凑的布线环境。

　　外形尺寸方面，整体横向宽度控制在60mm以内，安装耳的孔距适配工业面板常用的50mm标准安装孔位，不需要额外重新打孔即可兼容原有面板开孔，降低现场改造的加工成本；壳体主体厚度控制在18mm，安装后突出面板表面的高度不超过15mm，不会在操作面板上形成过于突出的结构，避免过往人员剐蹭或者误碰导致接口松动。接口内部的胶芯结构完全遵循USB3.0的规范设计，9个接触弹片的位置度公差控制在0.05mm以内，保证公头插入后接触可靠，不会出现数据传输丢包、供电接触不良的问题，弹片采用高弹性铜材做镀金处理，反复插拔寿命可达万次以上，满足工业场景下高频插拔的使用需求。

　　实际使用中，这款扩展接口除了常规的数据传输功能，每个接口可提供最大5V/2A的供电输出，可直接连接小型工业外设比如手持扫码枪、USB调试灯、小型数据采集模块，不需要额外给外设供电。壳体表面做了细咬花处理，既提升了外观质感，也能避免日常使用中残留指纹、划痕，两侧的加强筋结构从安装耳一直延伸到接口腔体位置，提升整体结构强度，即使插拔时用力偏斜，也不会出现壳体开裂、母座脱落的问题。在嵌入式设备集成场景中，这款结构也可直接集成到设备前面板的注塑模具中，不需要额外做固定结构，减少整机的零件数量，提升装配效率。

　　设计过程中针对安装边界做了充分校核，面板开孔只需要开出对应壳体主体的方孔，两个安装耳搭在面板外侧，从后侧不需要额外加螺母固定？不，是螺丝从正面拧入后侧的预埋螺母或者直接攻丝在面板支架上，安装过程不需要在机柜内部伸手操作，单人在面板正面即可完成整个安装流程，适配现场改造的施工条件。接口的插拔方向做了导向设计，母座入口处做了15度的导向倒角，公头插入时不需要刻意对准，顺着倒角即可顺利插入，降低盲插的难度，适合光线不足的机柜内部或者操作人员视线被遮挡的场景使用。壳体内部的腔体预留了足够的屏蔽层安装空间，可加装金属屏蔽罩隔绝工业现场的电磁干扰，保证USB3.0的5Gbps传输速率稳定，不会因为变频器、伺服电机的电磁干扰导致传输中断，适配工业现场复杂的电磁环境。
