弹性柱销联轴器带轮组合结构三维设计

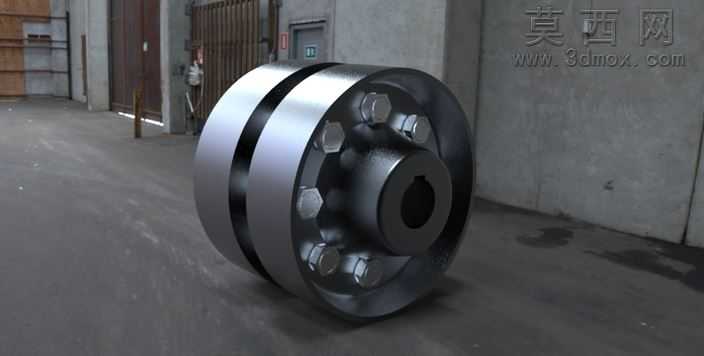

本作品为机械传动领域的弹性柱销联轴器与带轮集成结构三维建模成果，建模过程依托参数化三维设计软件完成，整体采用自底向上的装配建模思路，先逐一完成各独立零件的特征构建，再通过同轴、面重合、轴向定位等装配约束完成整体组装。零件建模阶段，针对带轮部分，先绘制带轮的截面旋转草图，通过旋转凸台特征生成带轮基体，再通过拉伸切除特征加工出V型带槽，对槽面进行倒角处理避免应力集中，同时保证带轮与传动带的配合贴合度；针对联轴器主体部分，先构建轮毂基体，通过拉伸切除生成中心的键槽特征，键槽尺寸按照标准传动配合公差设计，保证与传动轴的周向定位可靠性，再沿轮毂圆周方向均匀阵列柱销安装孔，孔位精度通过圆周阵列的角度参数严格控制，确保各柱销受力均匀。柱销与锁紧螺母部分单独建模，螺母采用标准六角螺母特征库调用后适配尺寸，柱销添加弹性缓冲段的结构特征，还原弹性联轴器的缓冲减震结构特性。材质与渲染阶段，为整体结构赋予金属材质，带轮与联轴器轮毂采用调质钢材质参数，调整金属粗糙度、反射率参数还原机加工金属的哑光金属质感，柱销的弹性段赋予聚氨酯类弹性材质参数，区分不同部件的材质视觉差异；渲染场景采用工业车间写实环境，添加柔和的环境光与定向补光，突出金属部件的轮廓转折与结构细节，通过阴影效果增强模型的立体感与真实感。结构设计上，该集成结构将带轮的传动功能与弹性联轴器的缓冲补偿功能结合，既可以通过带轮实现带传动的远距离动力传输，又可以通过弹性柱销结构补偿两轴间的径向、角向偏移，同时缓冲传动过程中的振动冲击，降低传动系统的噪音与零件损耗，各连接部位的尺寸均按照通用机械传动的设计规范设定，保证结构的通用性与可加工性，建模过程中对所有配合面添加了合理的公差预留特征，还原真实机械加工的装配要求，避免出现过定位或装配干涉的问题，整体模型结构完整，细节还原度高，可用于传动系统的结构展示、运动仿真以及工程参考。
