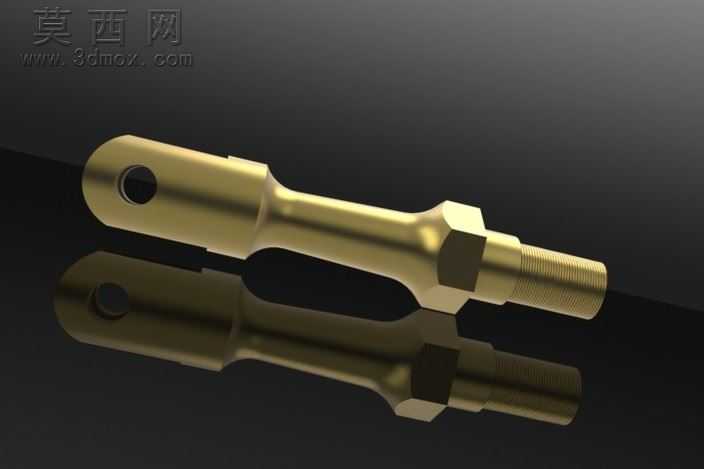

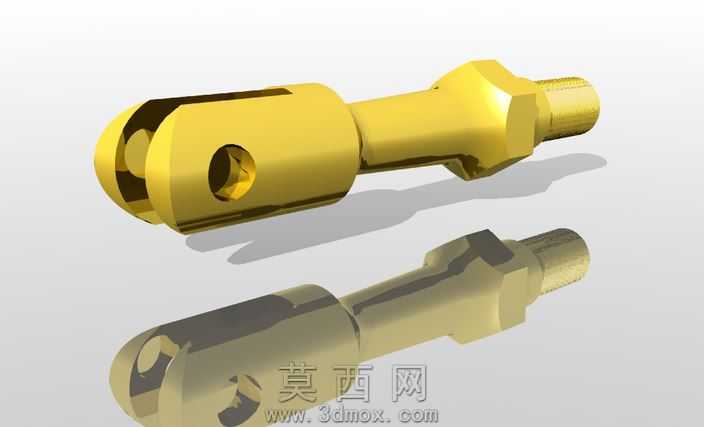

带孔六角段外螺纹金加工销轴三维设计

本模型为金加工销轴类零件，建模阶段采用主流三维机械设计软件完成全参数化构建，首先以回转体特征为基础，通过草图绘制零件轴向截面轮廓，标注各段直径、长度尺寸后执行旋转凸台命令生成轴体基础形态，再依次完成端部径向通孔、中部六角夹持段、端部外螺纹段的特征创建：径向通孔通过拉伸切除命令生成，严格保证孔中心与轴体轴线的垂直相交公差；中部六角结构采用多边形草图拉伸切除或凸台生成，对边尺寸符合标准紧固件夹持规格，六角段与相邻轴段的过渡位置添加圆角特征避免应力集中；端部外螺纹通过软件自带的螺纹特征命令生成，匹配标准公制螺纹参数，牙型、螺距、有效螺纹长度均符合常规机械连接设计规范。渲染阶段采用金属黄铜材质，调整材质的反射率、粗糙度参数模拟真实金加工后的金属光泽效果，添加环境反射贴图让零件表面呈现自然的光影反射，背景采用深灰色渐变突出零件主体，同时添加地面反射效果还原金属零件的质感，渲染输出的效果图清晰展现零件各段结构细节。结构设计上，该轴属于典型的连接传动类金加工件，端部带孔段可用于穿装开口销实现轴向防松定位，中部六角段可供扳手夹持完成装配拧紧操作，端部外螺纹段可配合螺母实现与其他零部件的锁紧连接，各轴段之间采用圆弧过渡，既降低加工时的应力集中风险，也避免装配时锐边划伤操作人员。设计思路围绕通用机械连接场景的实用需求展开，所有结构特征均适配常规金加工工艺：轴体外圆可通过车床车削完成，六角段可通过铣削加工成型，径向孔可通过钻床钻孔加工，外螺纹可通过车床套丝或滚丝工艺加工，无特殊难加工结构，可直接用于机械装配场景的虚拟装配验证、加工工艺模拟以及相关设备的连接结构设计参考，模型各特征参数可根据实际使用需求进行尺寸调整，适配不同载荷、不同安装空间的连接使用场景。
