132kV高压电缆密封端部结构设计

　　在城市高压输配电网络、变电站进出线接驳、长距离架空线转电缆敷设的工程场景中，132kV电压等级的电缆密封端是保障电缆线路与高压设备可靠连接的核心部件，其结构设计直接决定了高压回路的绝缘可靠性、密封防护性能与长期运行寿命。这类部件主要承担高压电缆端部的电场均匀化、绝缘密封、机械固定三大核心功能，既要避免电缆截断后端部电场畸变引发的局部放电、绝缘击穿问题，也要隔绝外部水汽、粉尘、腐蚀性介质侵入电缆绝缘层，同时为电缆端部提供足够的机械支撑，抵御线路敷设应力、运行过程中的热胀冷缩形变以及户外场景下的风载、覆载等外力影响。

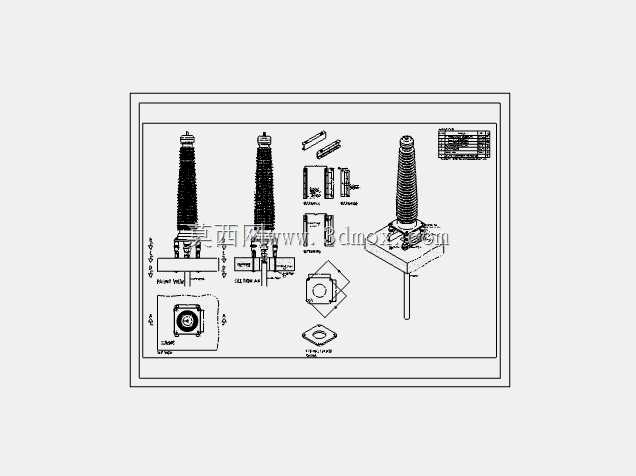

　　从结构设计逻辑来看，该密封端采用了复合绝缘搭配应力锥结构的成熟方案，外部伞裙状的绝缘护套采用耐候性绝缘材料一体成型，伞裙的倾斜角度、片间间距经过电场仿真与污闪电压校核，能够在雨天、凝露、积污场景下保证足够的爬电距离，避免沿面闪络事故。内部的应力锥结构与电缆外半导电层平滑衔接，通过非线性阻抗材料的特性，将电缆屏蔽层截断处的集中电场均匀疏散，避免局部场强超过绝缘材料的耐受阈值。底部的安装法兰采用方形安装基面，配套的密封垫圈、压紧螺栓结构能够实现与电缆仓、GIS设备接口或者终端塔安装位的刚性固定，法兰上的安装孔位公差按照高压电力设备的通用安装标准设计，能够适配多数132kV电压等级的设备接驳接口。

　　在安装边界与尺寸设计上，该密封端的整体高度根据132kV电压等级的空气绝缘净距要求设定，保证带电部分与接地构件之间的距离满足工频耐压、雷电冲击耐压的绝缘距离要求，不会出现空气间隙击穿问题。底部安装法兰的对角线尺寸、螺栓孔中心距匹配常规132kV电缆终端的安装基座尺寸，设计时预留了足够的电缆导体压接空间，能够适配对应截面的交联聚乙烯高压电缆的导体接驳，压接部位的接触面积经过载流能力校核，满负荷运行时的温升不会超过绝缘材料的允许工作温度。密封结构采用多层径向密封加端面密封的组合形式，径向密封环抱紧电缆外护套，端面密封垫贴合安装基面，即使在长期运行出现材料轻微老化的情况下，也能维持IP67以上的防护等级，避免地下潮气、变电站电缆沟内的积水侵入绝缘内部。

　　实际工程应用中，这类密封端既可以用于户外终端塔上的架空线与电缆转换位置，也可以用于室内GIS变电站的电缆进出线仓接驳，还能应用在城市综合管廊内的高压电缆分段接驳位置。设计过程中需要兼顾不同安装场景的适配性：户外使用时，外部伞裙的抗紫外线、耐老化性能需要满足20年以上的户外运行要求；GIS仓内使用时，密封结构需要耐受仓内的微正压绝缘气体环境，避免气体泄漏；管廊内使用时，材料需要具备一定的阻燃性能，满足管廊内的消防要求。建模过程中需要重点关注应力锥与电缆半导电层的配合曲面、伞裙的沿面电场分布、法兰安装面的平面度公差这几个核心要素，任何一处的结构偏差都可能导致局部场强过高、密封失效等问题，直接影响高压线路的运行安全。不同于低压电缆附件，132kV等级的密封端所有结构细节都需要经过电场仿真、机械应力校核、密封性能验证，不能随意调整结构尺寸，尤其是绝缘件的壁厚、伞裙的形状、应力锥的曲率半径这些关键参数，都需要匹配对应的电缆截面与电压等级，否则会留下严重的运行隐患。
