132kV高压穿墙套管结构设计方案

项目分类:变压器 发布时间:2025-01-01 ID:876238
  • 132kV高压穿墙套管结构设计方案

  在110kV及以上电压等级的变电站、换流站以及厂区高压配电装置中,穿墙套管是实现高压导体穿越墙体、楼板等建筑隔断结构的核心绝缘支撑部件,本次呈现的132kV穿墙套管布置方案,针对户内外配电装置的导体穿越需求做了全维度的结构适配。从实际工程应用来看,这类套管主要承担两个核心作用:一是实现高压载流导体与建筑墙体之间的可靠绝缘,避免高压带电体对接地建筑构件发生放电、闪络故障;二是为穿越墙体的导体提供稳定的机械支撑,承受导体自重、风载以及短路电动力带来的载荷,保证导体位置精度满足电气安全距离要求。

  从设计思路上看,这套套管结构首先围绕132kV电压等级的绝缘要求做了爬电距离的匹配,户外端的伞裙结构采用大小伞交替排布的形式,能够在多雨、多尘、高海拔等不同户外环境下,保证污闪、雨闪电压满足运行要求,避免潮湿环境下绝缘表面形成连续导电通路。套管的主体绝缘部分采用瓷质或复合绝缘材料的结构设计,内部设置有均压电极,能够均匀套管内部的电场分布,避免局部场强过高引发的绝缘老化问题,载流导体采用空心铜管结构,既能够满足额定载流量下的温升要求,又能降低套管整体重量,减少安装支撑结构的载荷。

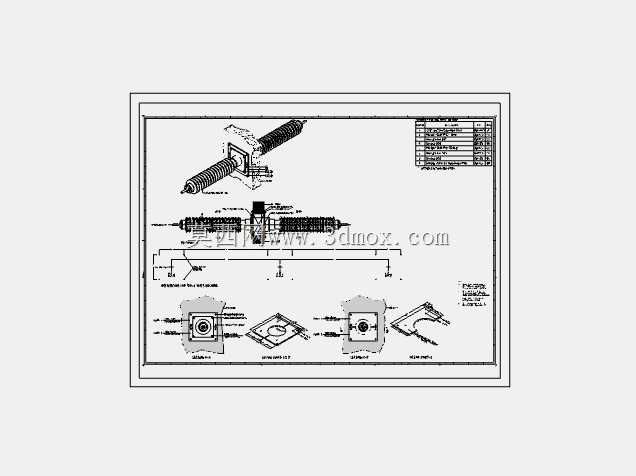

  在安装边界的设计上,这套布置方案明确了墙体预埋安装法兰的尺寸要求,法兰与墙体之间采用密封结构设计,能够实现户内外空间的密封隔离,避免户外的雨水、粉尘、小动物通过套管安装缝隙进入户内配电区域,同时法兰的接地结构能够保证套管金属部件可靠接地,避免感应电压带来的安全隐患。图纸中给出的多视图投影,分别展示了套管的整体装配结构、安装法兰的固定孔位分布、户内外端的外形尺寸以及导体连接端的结构形式,其中安装板的开孔尺寸、套管插入墙体的深度、两端导体伸出长度都做了明确的尺寸标注,能够直接指导现场的预埋施工以及套管的安装作业。

  从功能特性来看,这套套管结构同时兼顾了电气绝缘性能、机械承载性能以及密封防护性能,套管的导体连接端采用标准化的接线端子结构,能够与母线、设备引线实现可靠连接,接触电阻满足大电流载流要求,避免长期运行过程中接头发热。在结构细节上,套管的密封部位采用多层密封圈结构,能够适应不同温度变化下的热胀冷缩,保证长期运行过程中密封性能不失效,同时套管的整体重心位置经过优化设计,安装后不会对墙体产生额外的偏载力矩,降低建筑结构的受力要求。

  在实际选型应用中,这类132kV穿墙套管通常用于户内配电装置与户外母线的连接部位,或者是不同防火分区之间的高压导体穿越场景,设计过程中需要匹配系统的额定电流、短路电流水平以及当地的污秽等级,调整套管的爬电距离、导体截面积以及机械强度参数。这套二维布置图纸完整呈现了套管的装配关系与安装尺寸,能够为三维建模过程中的结构还原提供准确的尺寸依据,建模时可以依据视图投影关系还原伞裙的曲面结构、法兰的安装孔位分布以及内部导体的装配位置,保证模型与实际工程产品的结构一致性,为后续的安装模拟、电场仿真分析提供准确的模型基础。
