132kV高压电缆天花板端绝缘连接构件

　　该构件主要应用于132kV电压等级的室内GIS变电站、高层配电建筑的电缆层顶板穿装场景，作为高压电缆从楼板下方竖向引上接入上层高压柜、母线桥的过渡连接绝缘部件，承担电缆端部电场匀化、对地绝缘、穿板密封固定的核心作用，是高压电缆敷设路径中穿楼板节点的关键配套部件，直接决定穿板位置的绝缘可靠性与结构密封性能。

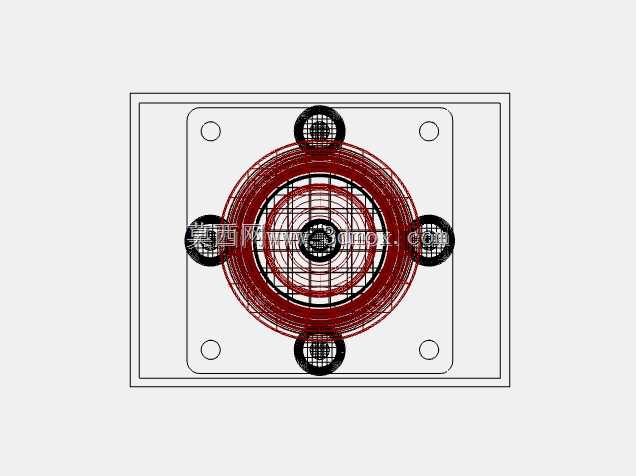

　　从结构设计逻辑来看，主体红色绝缘段采用大爬距伞裙结构设计，每一圈伞裙的外伸尺寸、相邻伞裙的间距都经过电场仿真校核，在有限的竖向安装空间内最大化表面爬电距离，避免高湿、凝露环境下出现沿面闪络问题；绝缘段内部预埋有电场均压屏蔽结构，可均匀电缆终端接线位置的畸变电场，降低局部场强集中带来的绝缘击穿风险，无需额外在穿板位置加装外置均压环即可满足132kV电压等级的绝缘要求。顶部金属端盖采用等电位连接结构，与电缆线芯接线端可靠压接后可保证端部电场平滑过渡，端盖顶部的凸起定位柱用于和上层母线或设备进线端精准对位，降低现场安装的对位难度。底部方形安装法兰采用镀锌钢板冲压成型，法兰上的安装孔位按照常规高压电缆穿板的标准间距开设，可直接匹配土建预埋的安装底板，法兰与绝缘段结合位置设置有环形密封槽，安装时嵌入耐老化橡胶密封圈即可实现楼板穿洞位置的密封，避免电缆层的潮气、积尘向上层设备空间扩散。下部伸出的圆柱段为电缆进线导向套，内部留有足够的穿线空腔，可容纳132kV交联聚乙烯电缆的终端头插入，导向套内壁做光滑圆角处理，避免安装时划伤电缆外护套。

　　在安装边界方面，该构件的方形安装法兰边长适配常规132kV电缆穿板的预留孔洞尺寸，安装时法兰整体贴合楼板上表面，通过螺栓与预埋板锁紧后，绝缘主体向上伸入设备层空间，下部导向套穿过楼板预留洞伸入电缆夹层，整体竖向安装高度控制在常规配电楼层的净空允许范围内，不会与上层布置的母线、柜体产生空间干涉。绝缘段的伞裙外沿直径小于法兰边长，安装时可直接从楼板上方垂直下放就位，无需在电缆层侧进行复杂的拼接操作，适配现场狭小空间的安装作业需求。

　　实际选型应用中，该构件可直接匹配对应截面的132kV PFISTERER系列电缆终端，无需额外制作过渡连接接头，减少现场终端制作的工序量；绝缘主体采用耐候性环氧材料浇注成型，可长期承受高压电场作用与环境温变影响，不会出现绝缘老化开裂、表面漏电起痕等问题。结构建模过程中，重点还原了伞裙的曲面弧度、法兰安装孔的位置度、内部屏蔽层的嵌入深度，所有配合面的尺寸公差都按照高压电力设备的加工精度要求设置，可直接用于安装干涉校验、预制件加工出图以及变电站电缆层的布线路径仿真，帮助设计人员提前核对穿板位置的构件与周边桥架、柜体的安全距离，避免现场安装时出现尺寸冲突。
