VexEDR393电机齿轮配套L型安装座

　　在教育机器人竞赛、小型自动化实训装置的搭建场景里，这类适配Vex EDR 393规格的安装座，是衔接动力输出端与传动执行端的核心连接构件，很多刚接触机械搭建的从业者容易忽略安装座的刚性匹配问题，实际调试中如果安装座的定位精度不足、支撑刚性不够，很容易出现齿轮啮合侧隙过大、传动卡顿甚至电机轴受径向力过载损坏的问题。这款安装座采用L型一体化结构设计，竖直立板与水平承托段为一体式加工成型，没有拼接焊缝或者额外的连接紧固件，从根源上避免了多件拼接带来的装配累积误差，也减少了长期受振动影响出现连接松动的概率。

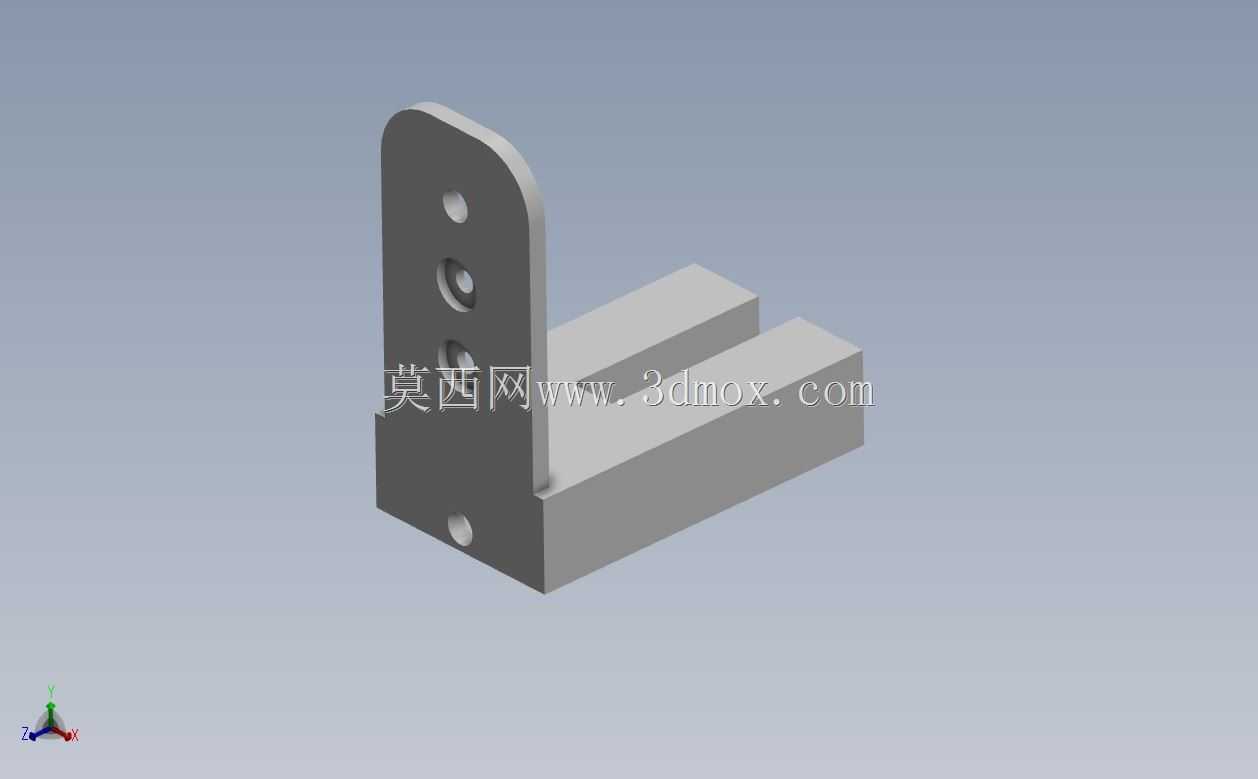

　　竖直立板上设置了多组定位孔，最上方的通孔用于穿设紧固件完成安装座整体与设备机架的固定，中间的沉孔用于避让电机输出轴端的固定顶丝，下方的通孔则对应电机本体的安装定位销，保证电机装配后输出轴的轴线与水平承托段的安装基准面保持严格的垂直关系，不会出现轴系偏斜导致的齿轮啮合偏载问题。水平承托段采用平行双凸台结构，两个凸台之间的预留槽刚好对应底部32T齿轮的安装空间，槽宽尺寸匹配齿轮的齿顶圆直径，既可以给齿轮转动预留足够的避让空间，又能在齿轮装配时起到侧向定位的作用，避免齿轮安装时出现轴向窜动。

　　顶部60T齿轮的安装位设置在竖直立板的对应轴孔位置，两个齿轮的中心距严格按照Vex EDR体系的齿轮啮合标准设定，保证60T与32T齿轮啮合时的齿侧间隙处于合理区间，既不会因为间隙过大出现传动回差，也不会因为间隙过小出现转动卡滞、齿面磨损加剧的问题。从安装边界来看，竖直立板的圆角过渡设计可以避免安装时与周边的铝型材搭建件、线束固定座产生干涉，立板底部的沉孔用于穿设紧固件将整个安装座锁附在底层搭建板上，所有孔位的位置度公差都控制在0.1mm以内，适配竞赛场景下快速拆装、反复调试的使用需求。

　　实际使用时，电机从立板后侧穿入，输出轴穿过立板中间的轴孔后，先装配底部32T的主动齿轮，齿轮通过顶丝与电机轴锁紧固定，再在对应轴位装配顶部60T的从动齿轮，调整齿轮啮合位置后，将水平承托段的凸台与机架的对应卡槽对齐，穿入紧固件完成整体固定，整个装配过程不需要额外制作定制转接件，就能保证动力传递的同轴度与刚性。很多实训装置搭建时，会随意用平板折弯件代替专用安装座，往往会出现电机轴受力不均、齿轮啮合噪音大的问题，这款安装座在设计时就充分考虑了传动受力的分布，竖直立板的厚度设置足够承受电机满功率输出时的反扭矩，水平承托段的凸台高度刚好承托齿轮轴的下端，避免长轴传动时出现轴端挠曲变形，哪怕是在机器人竞赛的快速启停、正反转频繁切换的工况下，也能保持传动结构的稳定性，不会因为安装座的形变导致传动失效。
