手动螺旋起重顶升工具结构设计

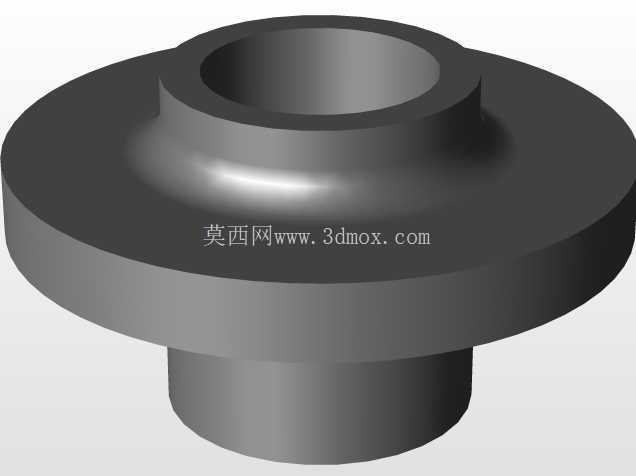

　　在商用车维保、小型设备安装、轻型构件调平这类作业场景里，手动螺旋顶升工具始终是不可替代的手动作业装备，它不需要外接动力源，依靠纯机械传动实现载荷的举升与保持，不存在液压系统泄漏泄压的风险，哪怕在无电源、野外露天、狭小作业空间里都能稳定工作。这套螺旋顶升结构的核心传动逻辑是梯形丝杠副传动，转动外置的操作摇杆时，扭矩通过丝杠顶端的受力端传递到梯形螺纹副上，把周向的旋转运动转化为丝杠轴向的直线顶升动作，梯形螺纹本身具备自锁特性，当停止转动摇杆、撤去操作力后，螺纹副的摩擦角大于螺纹升角，能够在额定载荷范围内保持位置锁止，不会出现载荷自行回落的问题，这也是它和液压顶升设备最核心的差异，不需要额外的锁止机构就能实现载荷的长时间保持。从结构布局来看，整个顶升工具采用立式同轴设计，底部是带扩径的支撑底座，底座下端面做了平整的支撑接触面，作业时需要放置在硬度足够、平整度达标的支撑面上，避免偏载导致底座倾斜失稳，底座和外层的支撑套筒采用过盈配合加径向定位销固定，保证套筒的垂直度，套筒内壁加工有和丝杠配合的内梯形螺纹，同时套筒外壁做了多段阶梯式的加强结构，在不额外增加整体重量的前提下，提升套筒的径向抗弯能力，避免顶升过程中受侧向力导致套筒变形卡滞。

　　操作摇杆采用插装式设计，和丝杠顶端的传动座采用间隙配合，不需要使用时可以将摇杆取下或者转动到和套筒轴线平行的位置，减少存放时的空间占用，摇杆的长度经过传动比匹配，在额定顶升载荷下，操作人员施加在摇杆端部的手动操作力控制在成年人正常发力范围内，不需要额外加接延长杆就能完成顶升操作，避免过载操作导致螺纹副变形或者摇杆断裂。顶端的承托座做了内凹的弧形接触面，能够适配车辆底盘的顶升支撑点、圆形构件的下沿这类常见的被顶升部件轮廓，减少顶升过程中接触面打滑的风险，承托座和丝杠顶端采用活动铰接设计，允许承托座在小角度范围内自适应偏转，哪怕被顶升面和底座支撑面存在微小的角度偏差，也能保证承托面和被顶升部件完全贴合，避免点接触导致的应力集中压损部件表面。

　　从安装边界和尺寸适配来看，这类手动螺旋顶升工具的最低收缩高度适配常规家用轿车、轻型商用车的底盘离地间隙，不需要额外垫高底座就能伸入车辆底盘的顶升位置，最大顶升行程覆盖常规维保作业需要的轮胎离地高度、设备调平的行程需求，整体外径尺寸控制在单人可手持搬运的范围内，整套工具的重量控制在单人可轻松携带的水平，适合随车配备、流动维保作业携带。设计过程中需要重点校核几个核心位置的强度：首先是梯形螺纹副的接触应力，要保证在额定静载荷下螺纹牙的剪切强度、挤压强度都在材料许用应力范围内，避免长期承重后螺纹牙滑牙失效；其次是支撑套筒的压杆稳定性，要校核最大伸出长度下套筒的临界失稳载荷，预留足够的安全系数，避免顶升过程中套筒弯曲失稳；还有底座的支撑面压强，要保证在额定载荷下，底座在普通混凝土地面作业时不会出现明显的下陷，避免顶升过程中倾斜。

　　和液压类顶升工具相比，纯螺旋结构的维护成本极低，只需要定期在螺纹副位置涂抹润滑脂减少磨损，不需要更换密封件、补充液压油，也不存在低温环境下液压油黏度变化导致操作力骤增、高温环境下密封件老化泄漏的问题，在-20℃到60℃的环境温度范围内都能正常操作使用，除了车辆维保场景，还可以用于轻型钢结构安装时的标高微调、小型机床安装时的水平调平、仓储货架组装时的构件对位，甚至在航空地面保障场景里，也会用同结构的小型螺旋顶具做飞机水平稳定器的微调作业，依靠精准的螺纹传动实现毫米级的顶升高度调节，这是很多液压顶升设备做不到的——液压结构受油液压缩性、密封件泄漏的影响，很难实现长时间的高精度位置保持，而螺旋传动的位置精度完全由螺纹导程决定，转动摇杆的角度可以直接换算成顶升的位移量，微调时的可控性更强。在结构细节处理上，套筒外壁的径向小孔是润滑油加注孔，定期从这个位置注入润滑脂就能直接到达螺纹副的配合面，不需要拆开整个结构就能完成日常维护；摇杆和传动座的配合位置做了圆角过渡，避免应力集中导致摇杆根部断裂；底座的下沿做了小倒角处理，避免搬运过程中锐边划伤操作人员，也能减少底座放置时和地面的卡滞。需要注意的是，这类螺旋顶升工具设计时只承受轴向的顶升载荷，不能承受过大的侧向力，作业时要保证被顶升部件的重心落在底座的支撑中心范围内，否则会导致丝杠弯曲、螺纹偏磨，缩短工具的使用寿命，也会带来作业安全风险。
