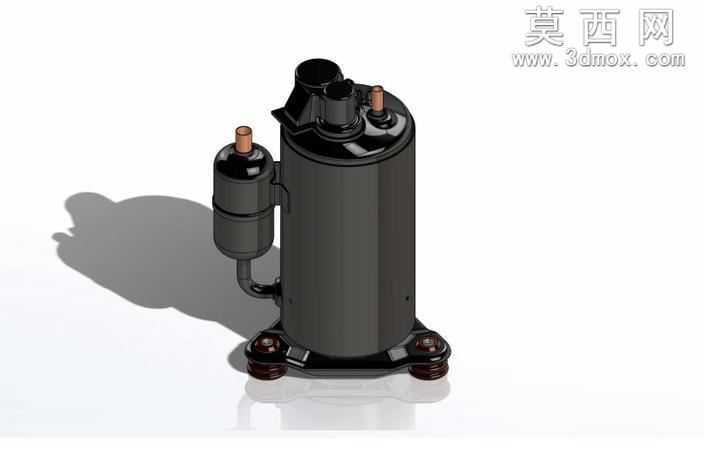

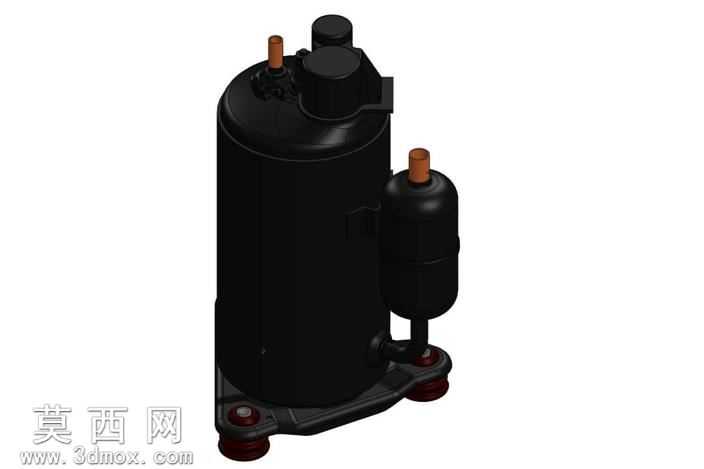

旋转式高压制冷压缩机三维结构模型

本模型为旋转式高压制冷压缩机的三维结构建模成果，建模过程严格遵循实物测绘与行业通用设计规范，完整还原了该类压缩机的全部核心结构特征。建模阶段采用自底向上的装配设计思路，首先对核心压缩腔体进行参数化建模，精准还原圆柱形密封壳体的壁厚、接口定位尺寸，确保壳体上排气口、接线端子座、管路连接位的相对位置与实物完全一致；其次对旁置储液气分组件进行独立建模，还原储液罐与主壳体之间的连接管路弧度、接头密封结构，以及储液罐自身的端盖封边、进气接口结构；随后对底部减震支撑系统进行细化建模，还原三个减震脚的安装定位、橡胶减震垫的分层结构、固定螺栓的装配位置，同时还原顶部的防护端盖、工艺堵头的细节特征。材质渲染阶段针对不同部件匹配对应材质属性：主壳体采用哑光黑色金属烤漆材质，调整表面粗糙度参数模拟实物表面的细微磨砂质感，金属管路部分采用亮面紫铜材质，还原铜质管路的金属反光与氧化色泽，底部减震垫采用深棕色橡胶材质，调整漫反射参数模拟橡胶的哑光弹性质感，储液罐与主壳体的连接支架采用黑色工程塑料材质，还原塑料件的轻微反光特性。结构设计上完整呈现高压壳型旋转压缩机的工作逻辑：吸入冷媒直接进入压缩腔，压缩完成后直接排入高压机壳内部，建模时特意保留了壳体内部压缩组件的装配空间预留，清晰展示各外部接口与内部腔体的连通关系，所有部件之间的装配间隙、配合公差均参考实物设计标准设置，无干涉错位问题。模型整体结构完整，细节还原度高，可用于制冷系统原理演示、产品结构教学、配套设备装配模拟等场景，能够清晰展示旋转式高压压缩机的外部结构特征与各部件的装配关系。
