盘类回转机械零件剖视结构三维设计

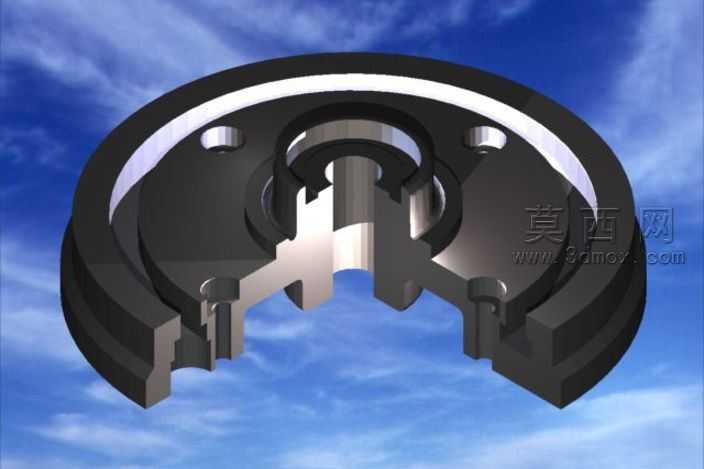

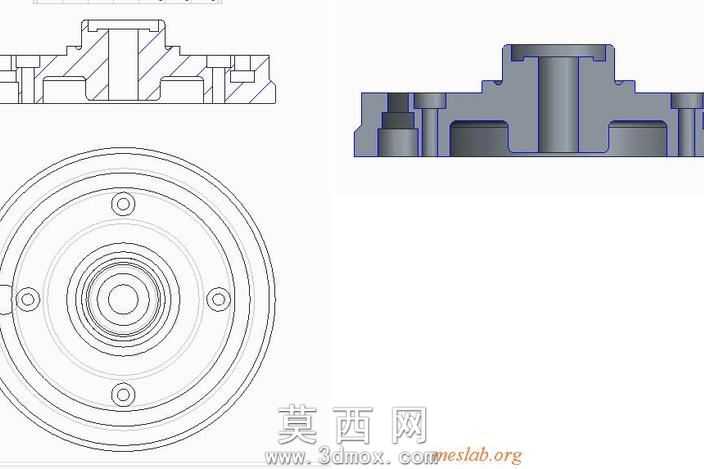

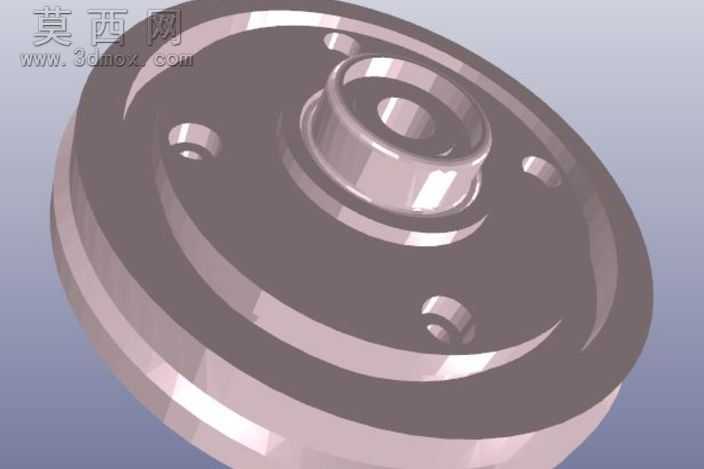

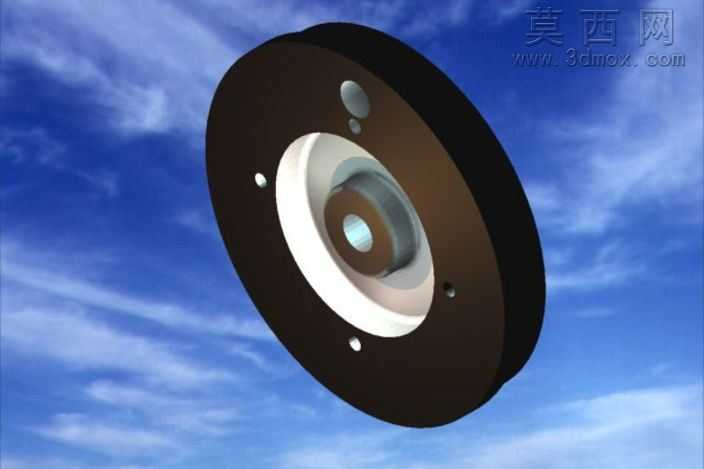

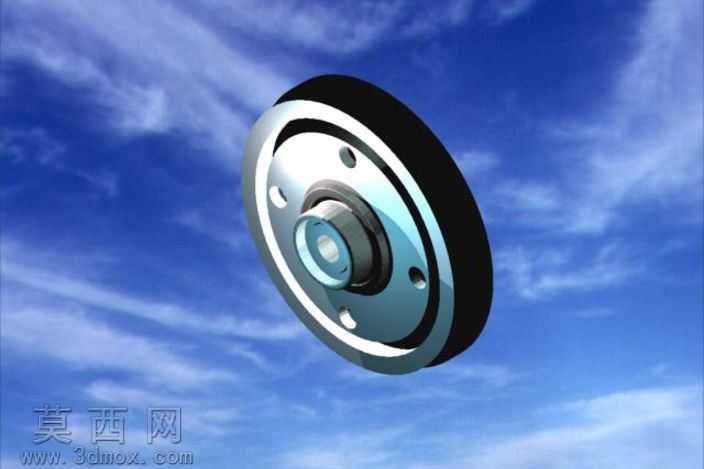

本作品为盘类回转机械零件的三维建模成果，建模阶段围绕零件的回转对称特性展开，首先以中心轴线为基准搭建全局定位坐标系，依次绘制外轮廓的回转截面草图，通过回转特征生成零件的主体盘体结构，针对盘体上的周向均布安装孔位，先完成单个孔位的切除特征创建，再通过圆周阵列命令实现其余孔位的均匀排布，保证孔位的位置度与对称度符合机械设计的公差要求。针对零件内部的多层阶梯空腔结构，采用逐层拉伸切除的方式完成内腔轮廓构建，同时对内部的卡接槽、定位凸台等细节结构进行单独特征细化，确保每一处配合结构的尺寸精度满足装配需求。为清晰展示零件的内部构造，建模完成后采用半剖视的展示方案，对零件的四分之一区域进行剖切处理，剖切边界严格沿零件的中心对称面延伸，既保留了外部完整的轮廓形态，又能直观呈现内部阶梯孔、环形卡槽、径向定位结构的层级关系。材质渲染阶段，为零件主体赋予哑光黑色金属材质，调整材质的粗糙度参数模拟铸铁类零件的表面质感，对剖切后的断面区域赋予亮银色金属材质，通过明暗材质的对比突出内部结构的轮廓边界，同时添加轻微的环境反射效果，提升模型的真实感。场景搭建上选用蓝天白云的渐变环境背景，搭配柔和的顶光与侧光组合光源，避免模型表面出现过强的反光或死黑区域，让零件的外轮廓倒角、内部结构棱线都能清晰呈现。设计过程中充分考虑了该类盘类零件的实际装配需求，所有的配合面、安装孔位都预留了合理的公差余量，内部的卡槽结构尺寸与常规密封件、紧固件的标准尺寸相匹配，整体结构兼顾了零件的刚性要求与装配便利性，可直接用于机械结构的装配演示、零件加工工艺参考以及相关机械设计的教学展示场景。
