外啮合旋转齿轮泵结构三维设计

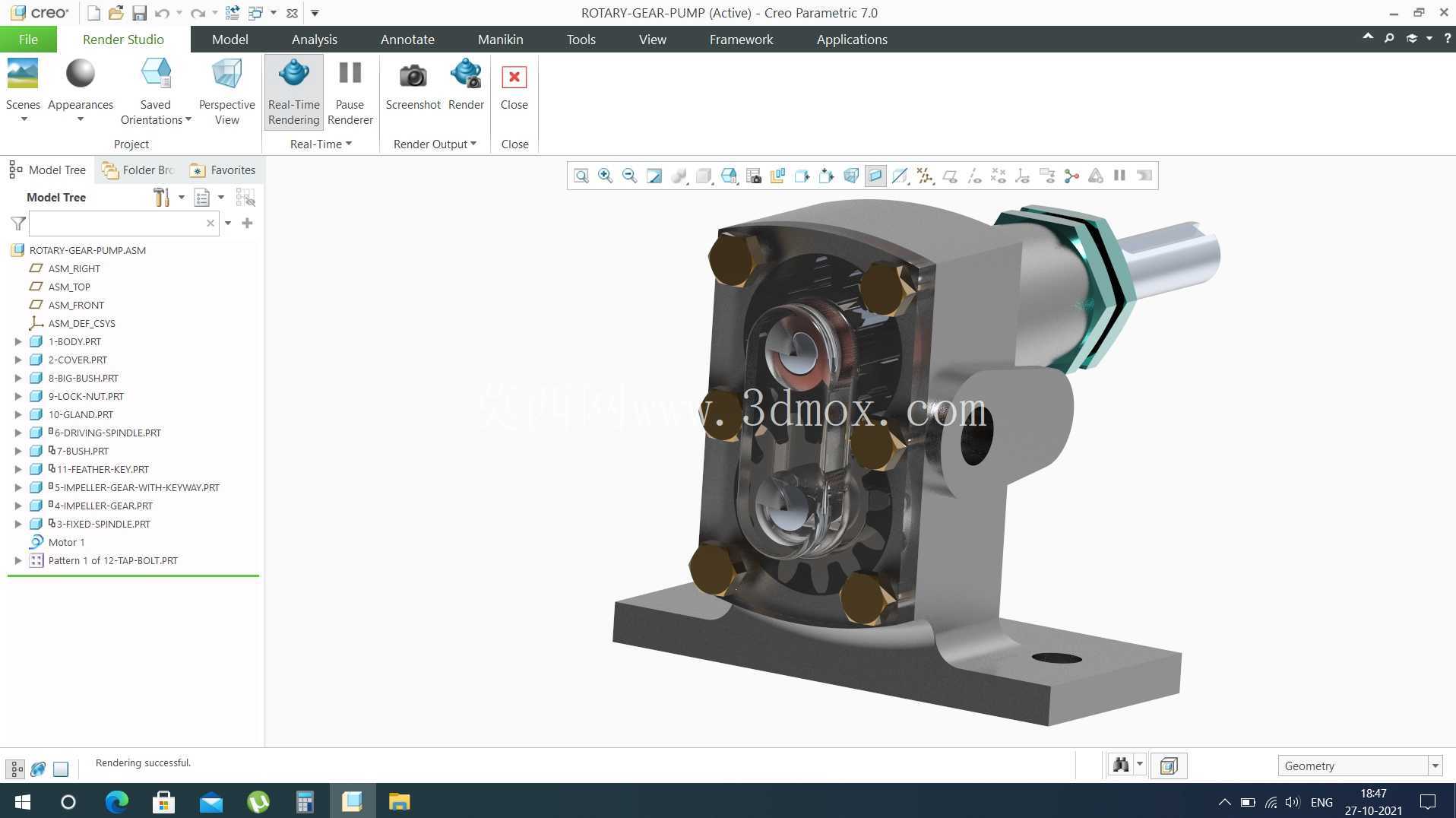

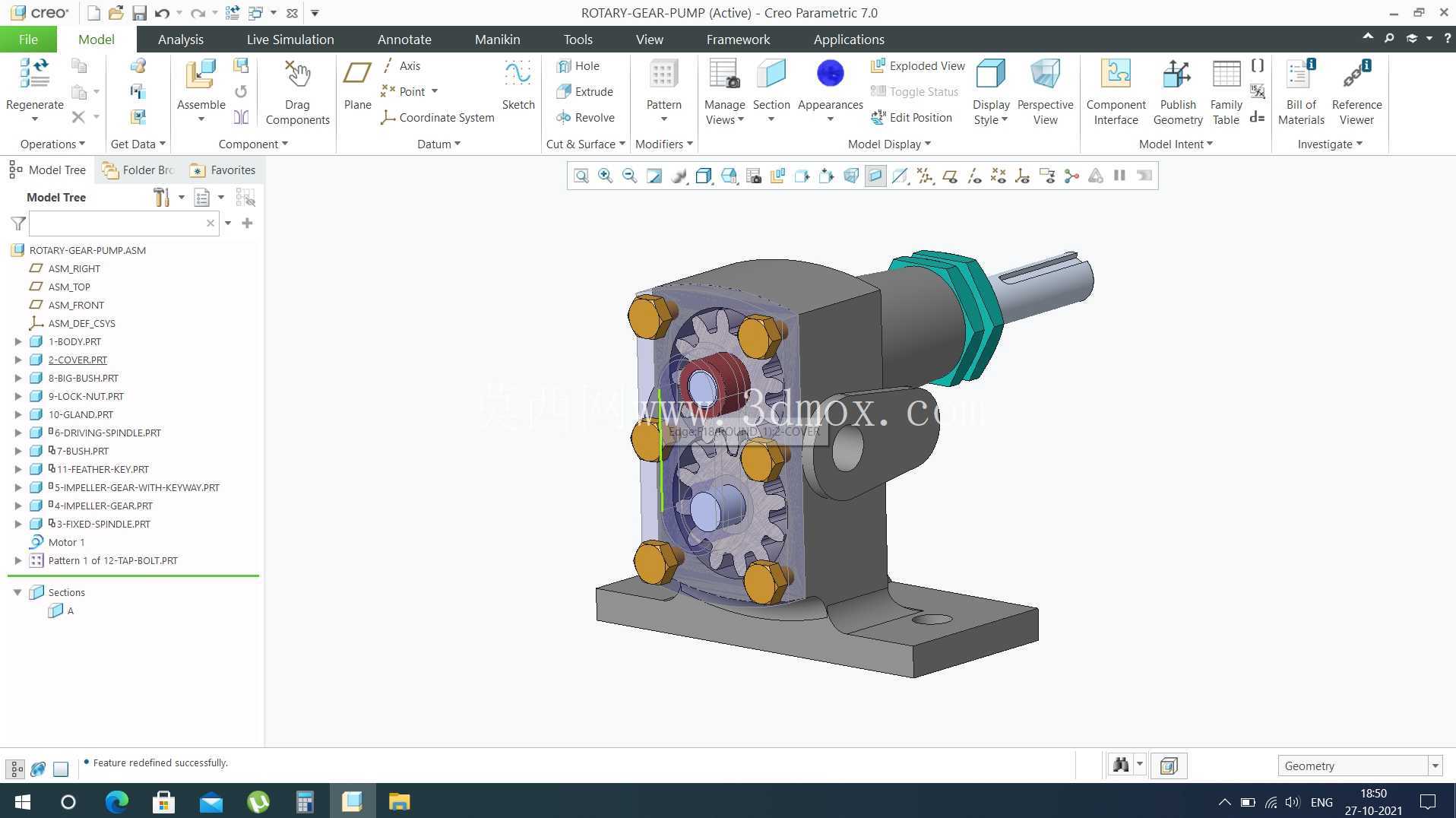

　　在液压系统与低压流体输送场景中，外啮合齿轮泵是应用范围极广的动力元件，这套三维结构完整还原了齿轮泵从动力输入到流体增压输出的全链路零件配合关系，覆盖了从安装基座到密封端盖、从啮合齿轮到动力输入轴的全部核心部件，可直接用于结构原理演示、装配干涉校验以及非标液压系统的选型参考。从实际应用场景来看，这类齿轮泵常被集成在小型液压站、润滑系统、低压燃油输送回路以及轻工机械的流体供给单元中，依靠齿轮啮合形成的密闭容积变化完成流体吸入与压出，相比叶片泵、柱塞泵，其结构简单、抗污染能力强，对介质清洁度的要求更低，在工况相对粗放的通用机械设备中适配性更强。

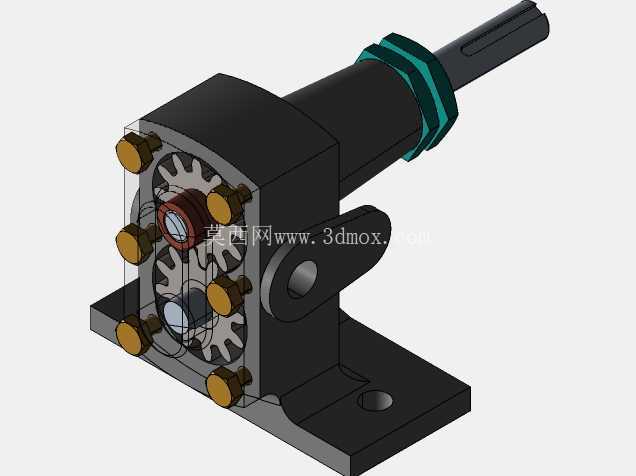

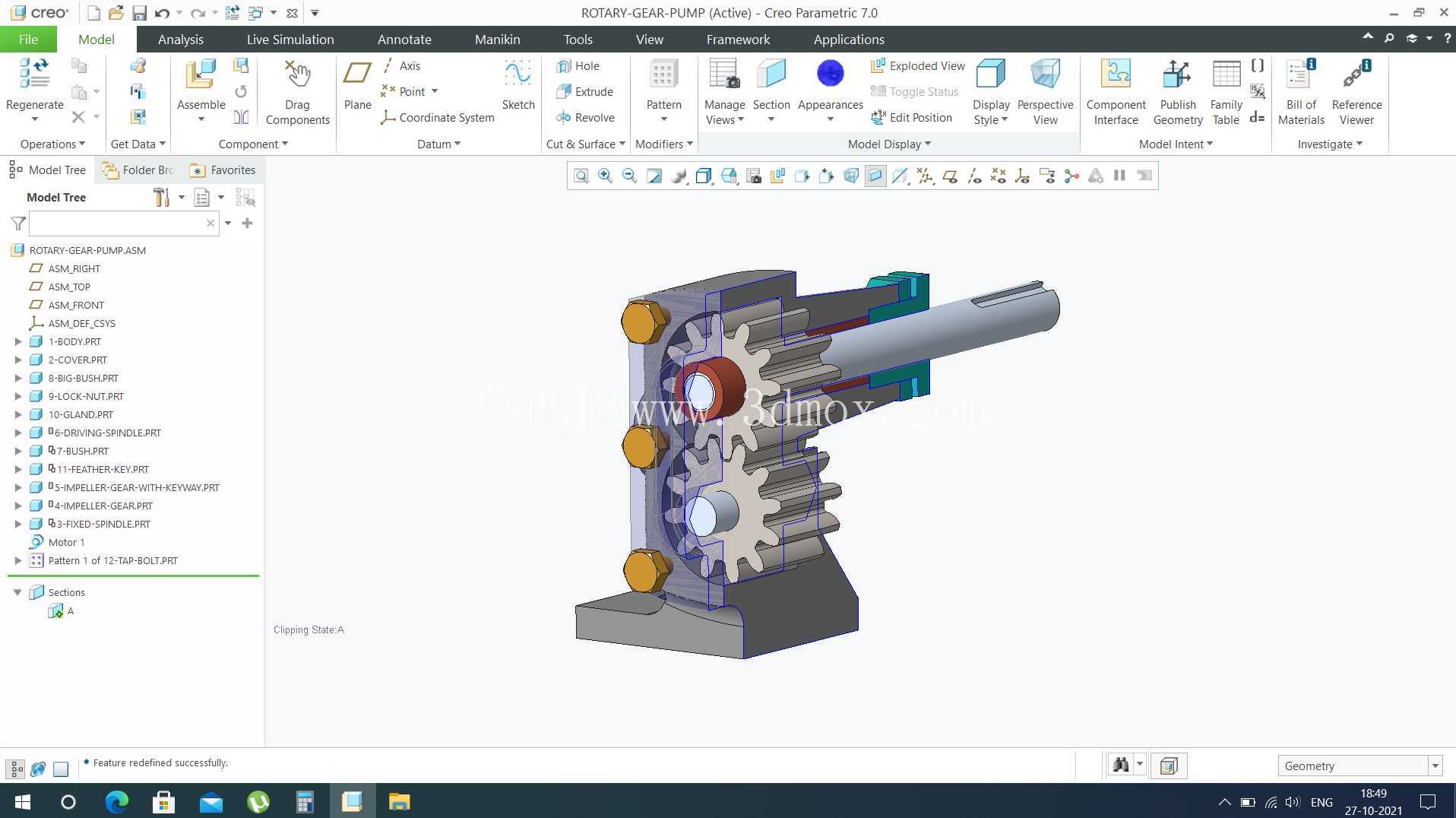

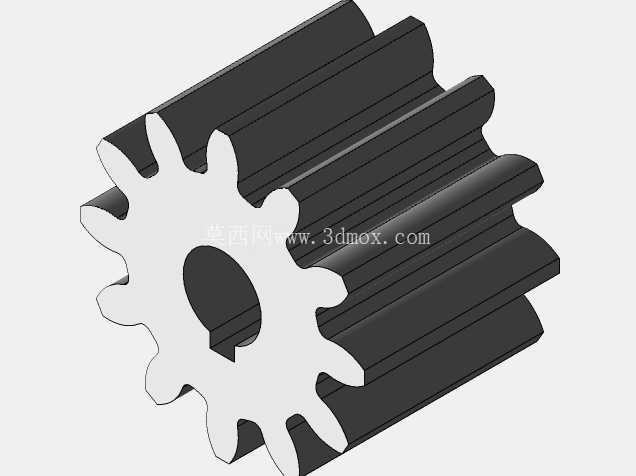

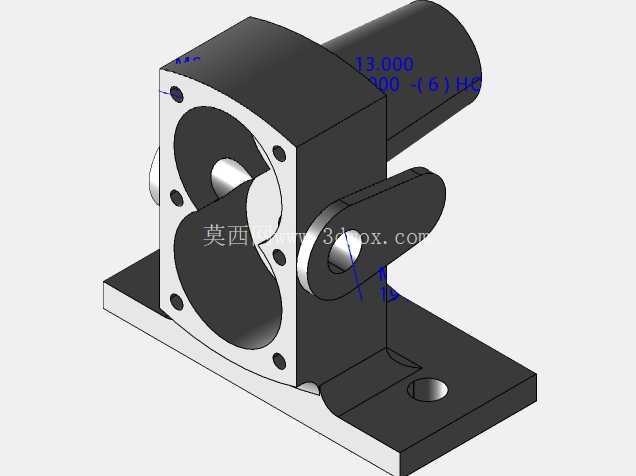

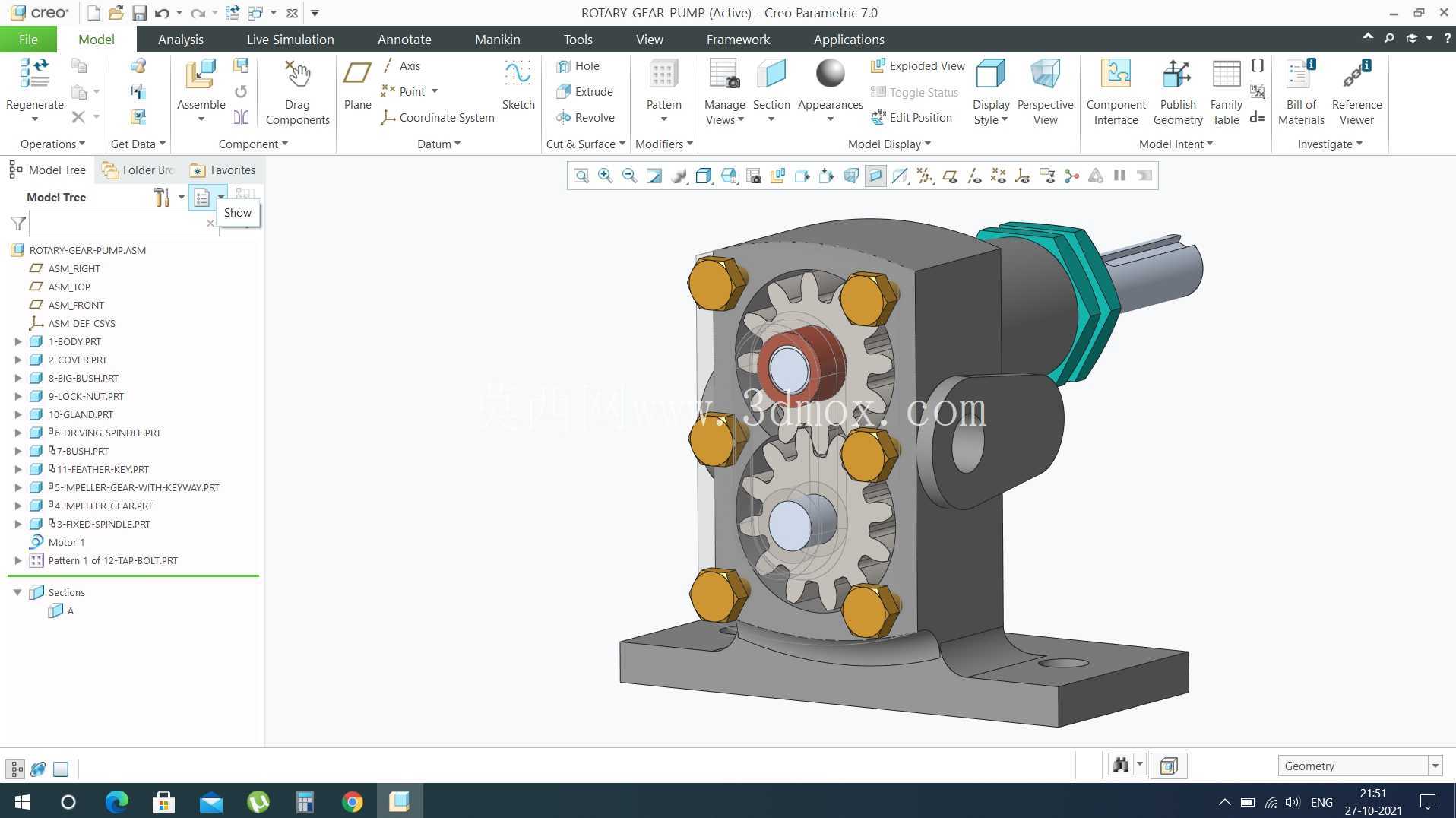

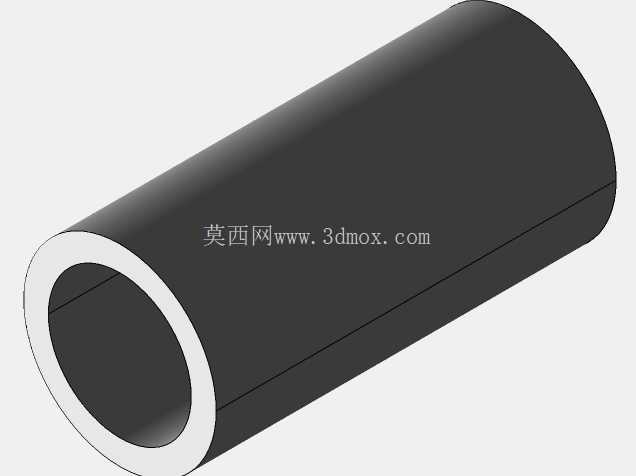

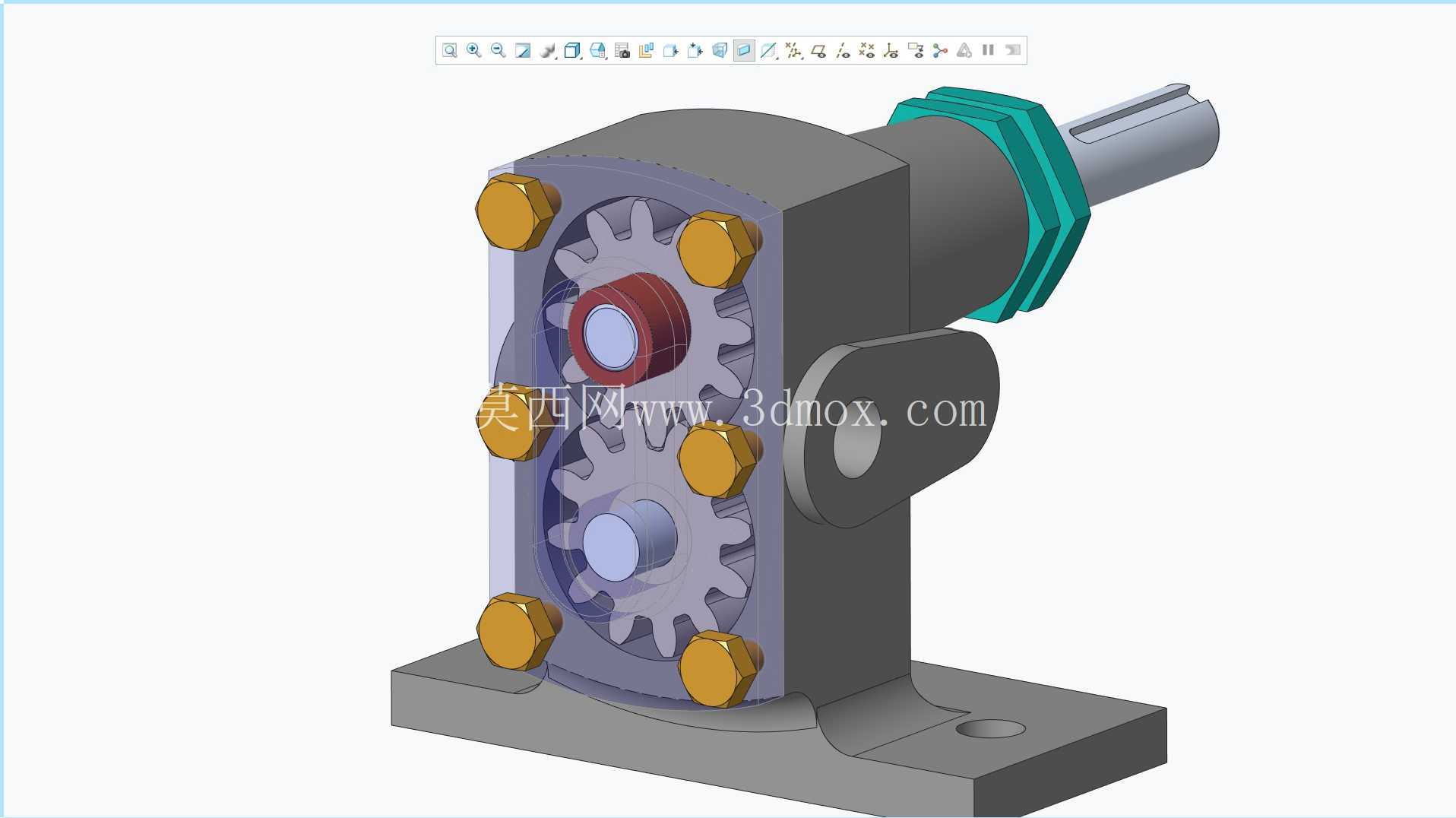

　　从功能特性来看，这套结构采用标准外啮合直齿轮作为核心增压元件，两个齿轮参数完全一致，主动齿轮通过伸出端的轴段连接外部动力源，从动齿轮依靠齿面啮合传递扭矩，泵体内部加工出与齿轮齿顶圆适配的容腔，端盖通过周向均布的内六角螺栓与泵体紧固，接合面依靠加工精度保证密封，输入轴与端盖之间设置轴封结构，避免高压流体从轴伸处泄漏。泵体底部设置带安装孔的一体式基座，安装孔的位置、孔径与中心高均按照通用液压泵的安装尺寸规范设计，可直接适配标准安装法兰或安装底板，不需要额外做转接结构，降低现场安装的改造成本。

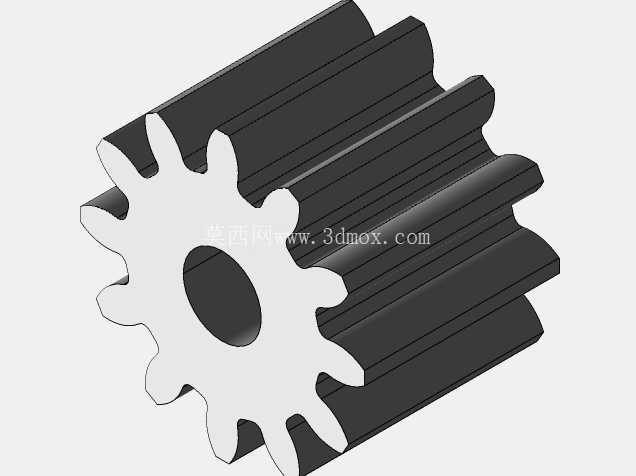

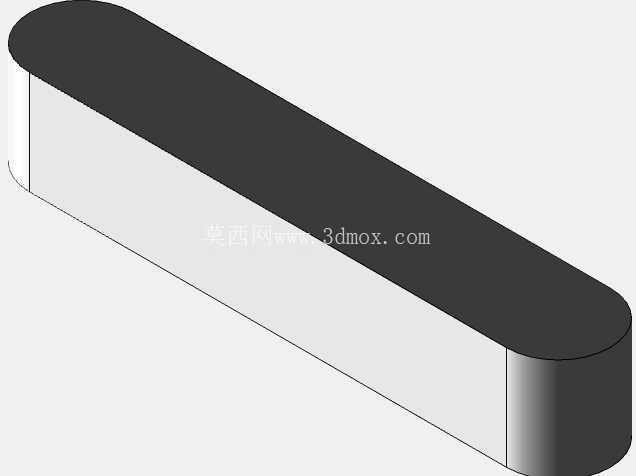

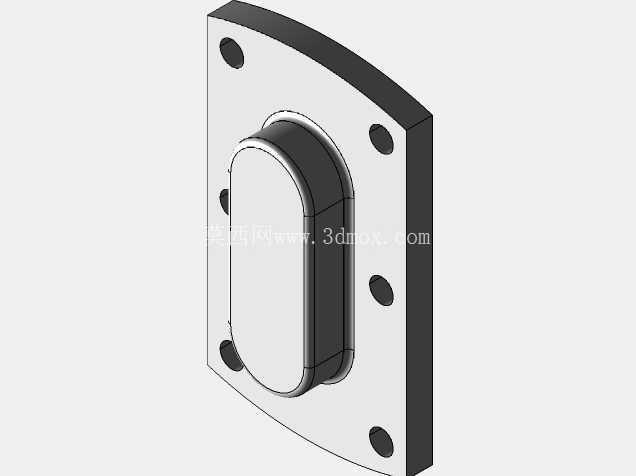

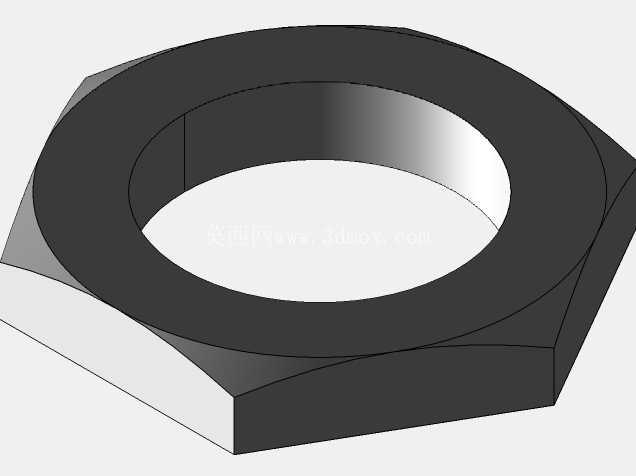

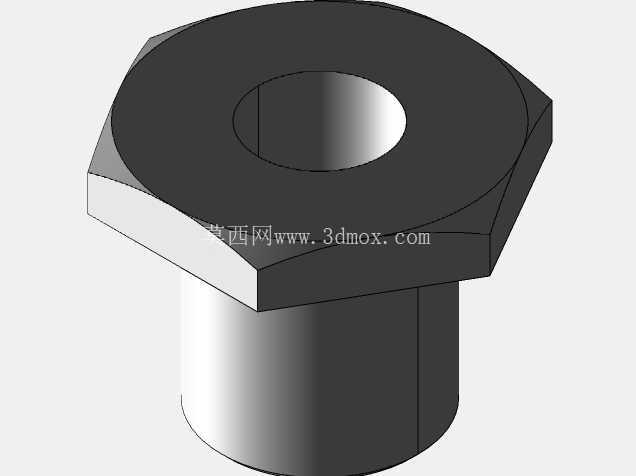

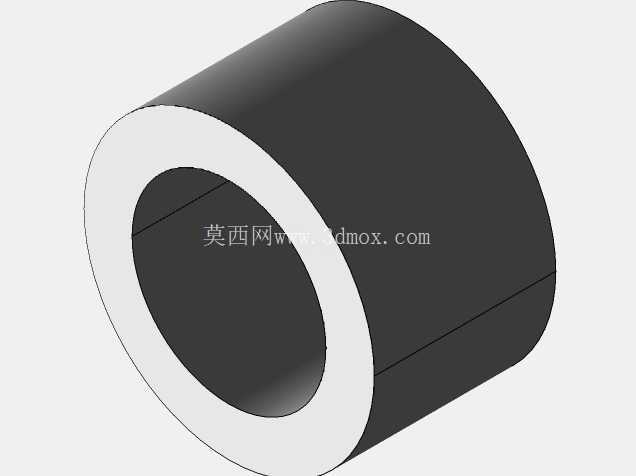

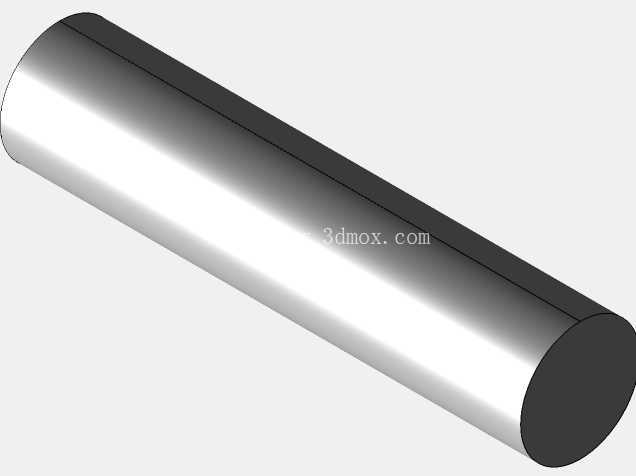

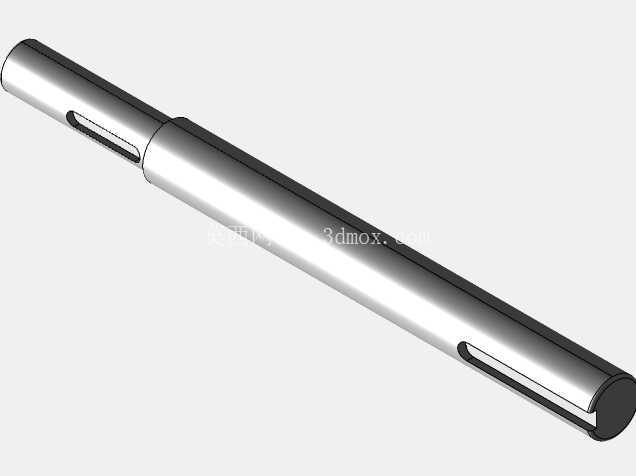

　　设计思路上，这套结构优先保证了零件的加工工艺性与装配便利性：泵体采用整体式铸铁结构的设计逻辑，容腔加工可通过一次镗削完成，保证齿轮齿顶与泵体内壁的间隙均匀，减少内泄漏；端盖与泵体的连接螺栓沿齿轮腔周向均匀布置，紧固时端盖受力均匀，不会出现局部翘曲导致的端面泄漏；输入轴的轴伸段采用标准圆柱轴设计，配合平键连接即可传递额定扭矩，轴肩位置设置密封件安装槽，可适配标准骨架油封，兼顾密封可靠性与零件更换的便利性。齿轮与轴的连接采用过盈配合加键连接的形式，避免齿轮在高速运转时出现轴向窜动或周向打滑，齿轮端面与端盖之间预留合理的轴向间隙，既保证齿轮运转时不会与端盖发生摩擦，又能控制端面泄漏量在允许范围内，兼顾容积效率与机械效率。

　　从安装边界来看，这套齿轮泵的整体外形尺寸紧凑，基座安装孔的跨距、输入轴的中心高、轴伸直径与长度均参考通用小型齿轮泵的尺寸规范设计，在做设备布局时，不需要预留过大的安装空间，输入轴的连接可采用联轴器直连或者带轮传动，适配不同转速的动力输入。泵体的进出油口位置设置在齿轮啮合区的两侧，吸油口口径大于压油口口径，避免吸油阻力过大导致气蚀，油口的连接尺寸可根据实际流量需求适配标准管螺纹，不需要对泵体结构做二次修改。

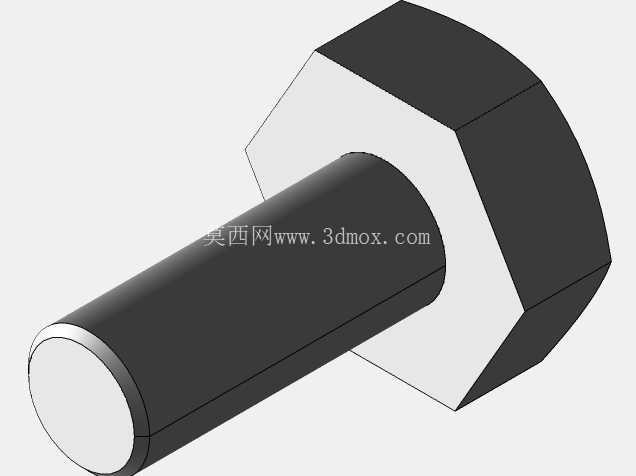

　　在结构细节上，这套模型还原了齿轮泵的卸荷槽设计逻辑，在端盖对应齿轮啮合的位置设置卸荷结构，将齿轮啮合时困在齿间的高压油引导至压油腔，避免困油现象导致的振动与噪声，提升泵运转的平稳性。所有连接螺栓的规格、长度均按照实际受力情况选型，螺栓的拧入深度符合螺纹连接的强度要求，不会出现螺纹滑牙或者螺栓强度不足的问题。基座的安装面加工出定位凸台，安装时可快速与设备底板定位，保证输入轴与动力源输出轴的同轴度，减少轴封与轴承的偏磨，延长元件使用寿命。

　　对于三维建模从业者而言，这套结构的建模过程完整覆盖了轴类零件、盘类零件、箱体类零件的建模逻辑，装配过程中可验证各零件的配合间隙是否合理，运动仿真可直观展示齿轮啮合时的容积变化过程，帮助理解齿轮泵的工作原理；对于设备选型人员而言，可直接参考这套结构的安装尺寸、连接尺寸做系统布局，评估泵体在设备中的安装空间是否充足，接口位置是否与管路走向匹配，减少选型时的尺寸核对工作量。
