赛车ATV用弯臂式离合器操作踏板结构

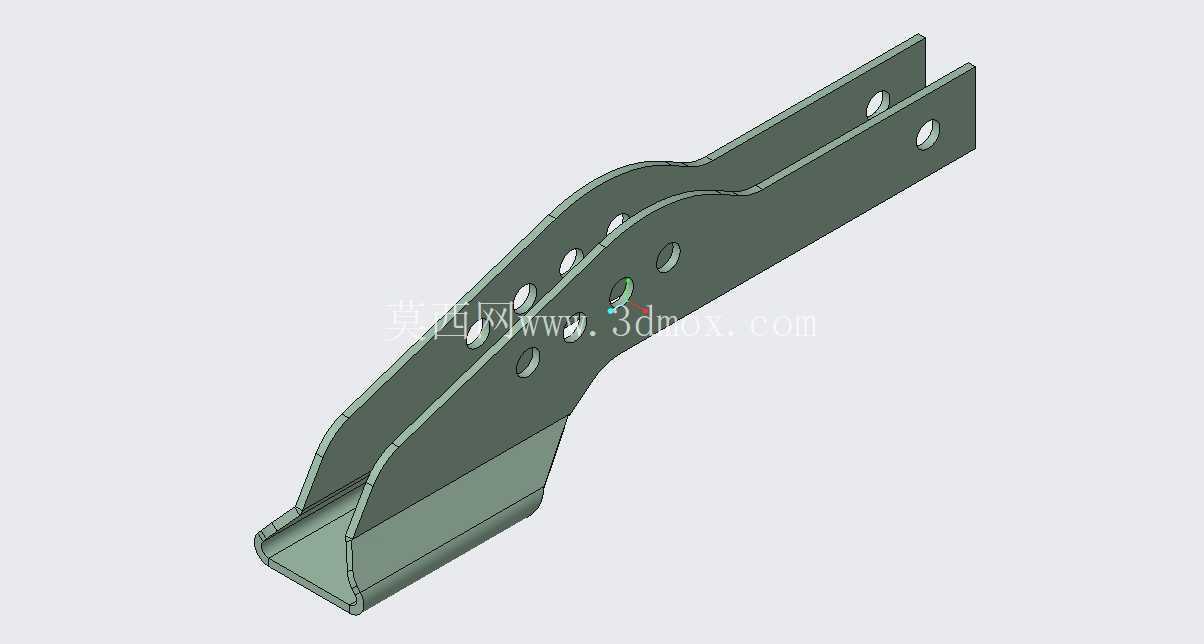

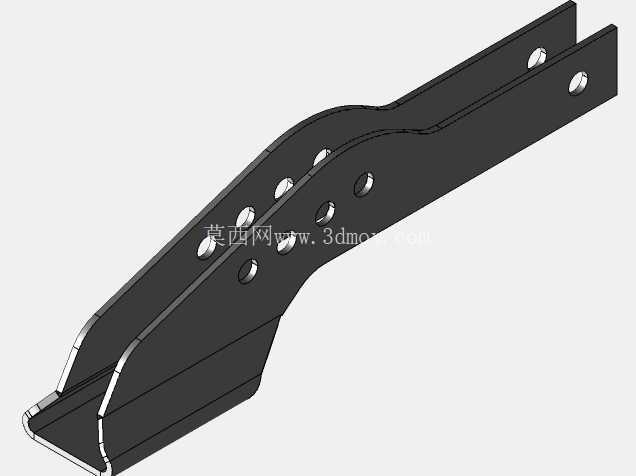

　　该踏板结构主要适配全地形车、入门级赛车的手动离合操控场景，安装于驾驶舱左侧脚踏区域，是驾驶员与离合传动系统之间的核心交互部件，直接决定离合分离结合操作的脚感反馈与操控精度。从结构设计来看，整体采用双片平行弯臂构型，臂身沿踩踏施力方向做连续变曲率弯折，既避让了驾驶舱内侧防火墙、地板加强筋的安装边界，也让踩踏力的传递路径更贴合人体脚踝自然活动轨迹，长时间操作不易产生脚部疲劳。

　　臂身沿长度方向排布多组通孔，靠近上端铰接端的两组同轴孔用于连接踏板支架的固定销轴，是整个踏板的旋转支点，孔位公差需控制在H7级，保证铰接转动无旷量，避免离合结合点出现虚位；中部的多组减重孔在不削弱结构抗弯强度的前提下，有效降低了零件自身重量，适配赛车、全地形车的轻量化设计需求，孔边均做倒角处理，避免应力集中导致的臂身断裂风险；下端的踩踏接触面做了翻边卷边结构，增大脚部接触面积的同时，翻边形成的加强筋大幅提升了踏板端部的抗变形能力，即使在激烈驾驶时的大力踩踏工况下，也不会出现端部弯折变形的问题。

　　设计过程中优先考虑了安装边界的适配性，上端双叉式的铰接结构可以直接卡接在现有踏板支架的安装耳位上，不需要额外改动支架结构，替换安装效率较高；臂身的弯折角度经过多轮人机工程校核，当踏板处于完全结合状态时，踩踏面距离地板的高度、与刹车踏板的高度差都符合赛事车辆的操控规范，驾驶员做跟趾操作时不会出现踏板干涉的情况。从受力特性来看，整个踏板臂的截面采用槽型弯折构型，相比等厚度平板结构，截面惯性矩提升40%以上，在承受1500N的极限踩踏力时，臂身最大变形量控制在0.8mm以内，完全满足激烈驾驶的强度要求，同时槽型结构的成型工艺性较好，可通过钣金冲压弯折一次成型，适合小批量赛事配件的加工生产。

　　实际装车应用中，该踏板的杠杆比经过匹配调校，踩下全行程时对应的离合分离轴承行程刚好达到完全分离的设计值，不会出现行程过长导致的分离不彻底，或是行程过短导致的离合半联动区间过窄、操控难度大的问题；臂身表面做氧化防锈处理，适配全地形车户外泥泞、多尘的使用场景，长期使用不会出现锈蚀卡滞的问题。在建模过程中，所有安装孔位的位置度、臂身的弯折弧度都严格按照实际装车尺寸构建，铰接孔的同轴度、踩踏面的平面度都做了公差约束，可直接用于后续的工程图导出与加工生产，也可作为同类车型离合踏板设计的参考构型，针对不同车型的安装空间差异，只需调整臂身弯折角度、孔位间距即可快速衍生出适配不同车型的踏板结构，通用性较强。
