对开式立式滑动轴承支撑座结构设计

项目分类:轴承座 发布时间:2025-01-05 ID:877161
  • 对开式立式滑动轴承支撑座结构设计
  • 对开式立式滑动轴承支撑座结构设计
  • 对开式立式滑动轴承支撑座结构设计
  • 对开式立式滑动轴承支撑座结构设计

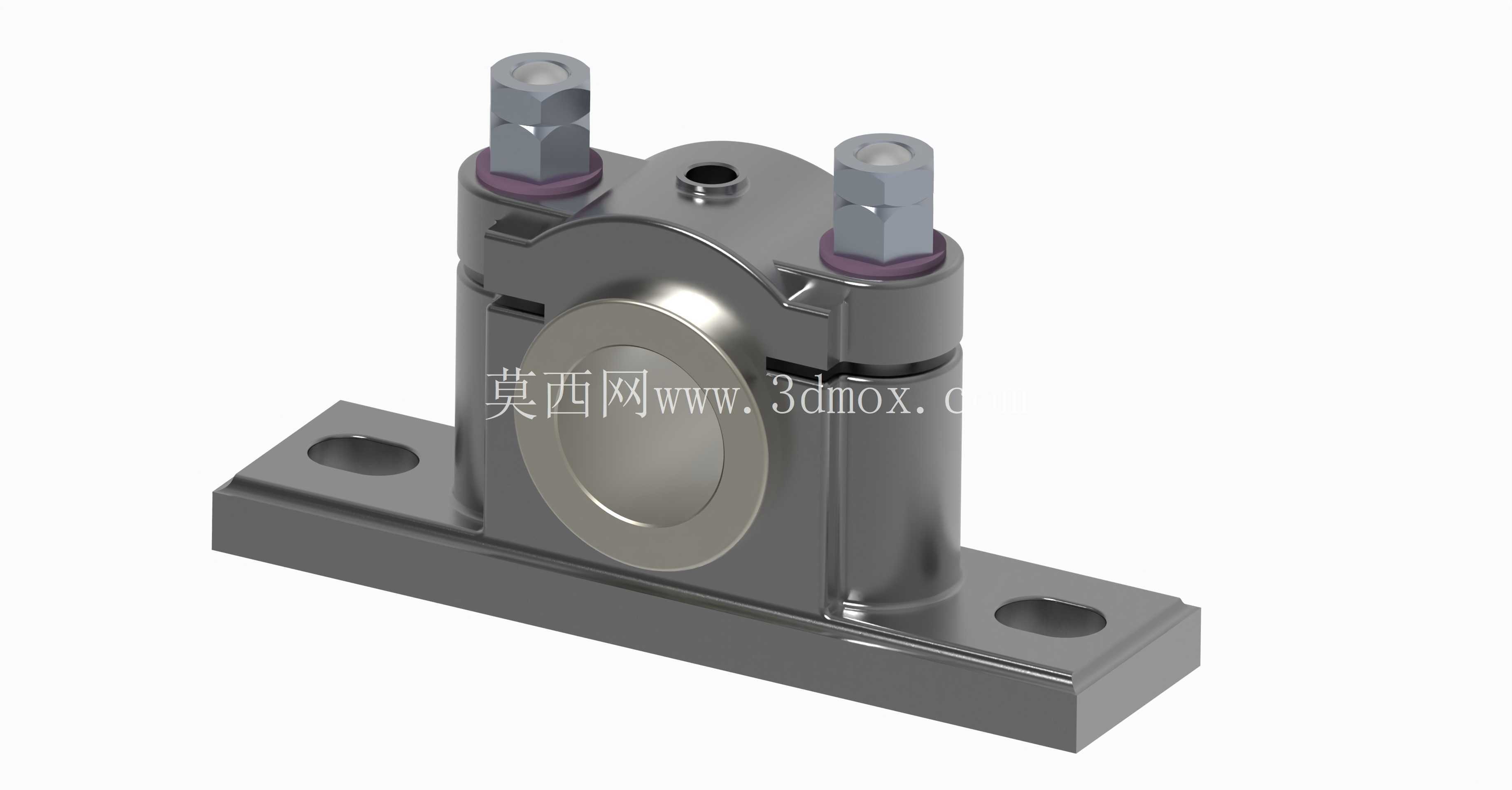

  这类对开式立式轴承座是传动系统里最常见的径向支撑部件,日常在输送线辊筒支撑、中小型减速机输入输出轴定位、农用机械传动轴架设、轻工设备辊系固定场景里随处可见,核心作用是为配套的轴瓦或者滚动轴承外圈提供刚性定位基准,抵消轴系运转过程中产生的径向载荷,部分带密封结构的款式还能留存润滑脂,阻挡外界粉尘、切削液或者水汽进入轴承配合面,延长转动副的维护周期。

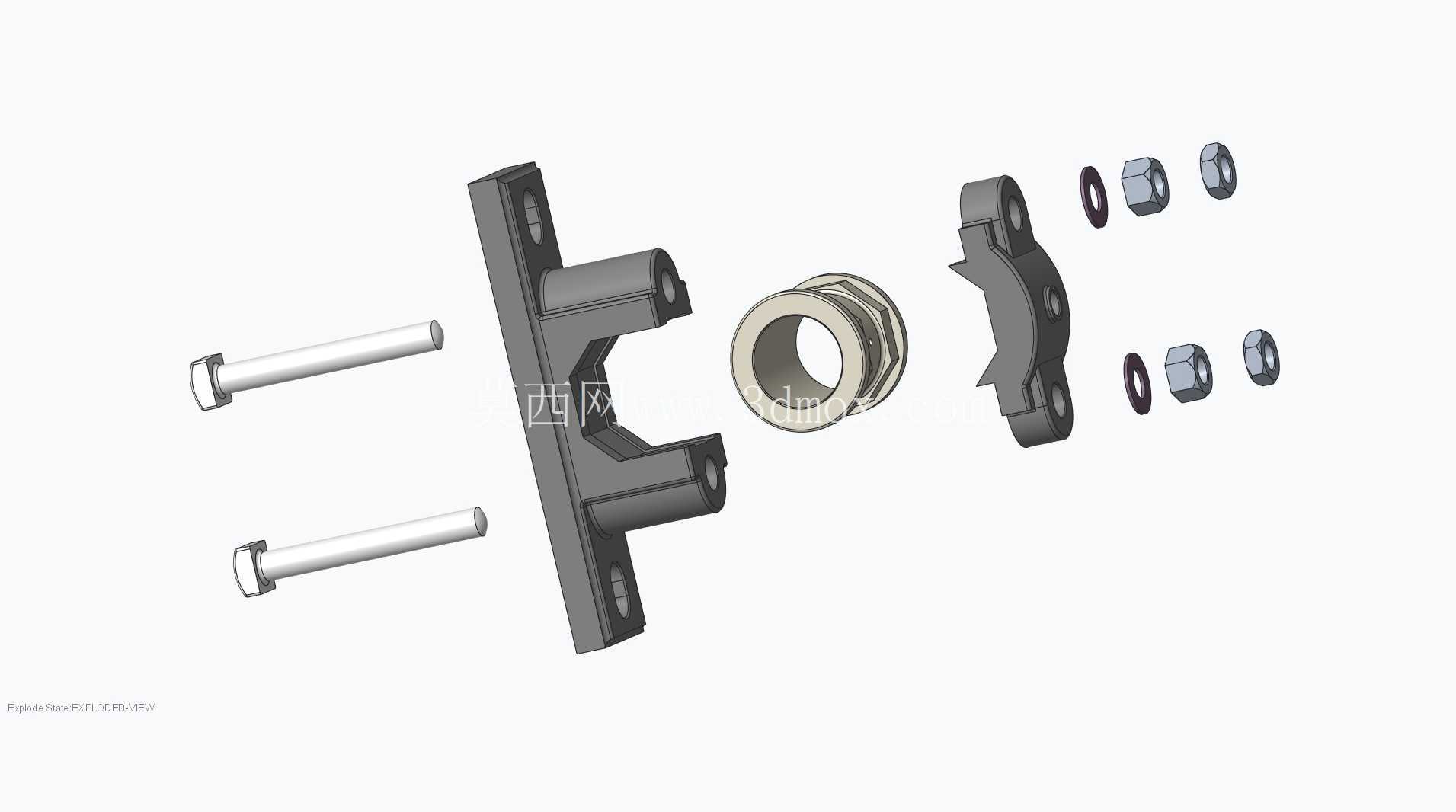

  从结构设计逻辑来看,采用上下对开的剖分式结构不是随意选择的,相比整体式轴承座,这种结构在后期维护时不需要拆卸轴端的联轴器、带轮或者链轮,只要松开顶部的两个锁紧螺栓就能取下上盖,直接更换磨损的轴瓦或者轴承,对于长轴系、装配空间紧凑的设备来说,能减少至少60%的拆装工作量,尤其适合冶金、矿山这类需要定期点检维护传动部件的场景。底座部分做了一体化的铸造结构延伸,两侧开出长圆形安装孔,不是常规的圆孔设计,长孔的长度方向和轴的轴向垂直,安装时可以小范围调整轴承座的横向位置,补偿轴系加工或者机架焊接带来的位置误差,避免强行装配导致轴承内圈别劲、运转温升过高的问题。

  顶部的两个锁紧螺栓配套了防松垫圈,螺栓的预紧力矩需要根据配套轴承的外径匹配,不能一味锁死,要保证上盖和轴承外圈之间有0.02到0.05毫米的间隙,避免轴运转受热膨胀后外圈被挤压抱死。轴承座的中心孔是核心配合面,加工时需要保证和底座安装面的平行度控制在0.02毫米/100毫米以内,中心孔的圆柱度公差不低于IT7级,不然会导致轴承外圈安装后出现偏斜,轴系运转时产生周期性振动,加快轴承磨损。

  从安装边界来看,这类轴承座的底座安装面需要和机架的支撑面做贴合处理,安装前要清理接触面的焊渣、毛刺,接触面积不能低于85%,如果机架面存在平面度误差,不能用铜皮或者铁皮多点垫塞,需要用整块的调整垫片垫在底座下方,避免底座锁紧后出现变形,导致中心孔圆度超差。中心孔的高度是选型时的核心参数,要和配套的轴系中心高匹配,保证轴安装后和相邻传动部件的同轴度符合要求,比如和联轴器连接时,径向圆跳动不能超过0.1毫米,不然会产生附加的交变载荷,断轴风险会提升数倍。

  在实际工况适配中,如果是用在粉尘较多的破碎、筛分设备上,需要在轴承座两端加装毡圈密封或者骨架油封,上盖的注油孔要配套直通式压注油杯,定期补充锂基润滑脂;如果是用在有腐蚀性气体的化工场景,轴承座的材质要选用铸不锈钢或者做铸铁喷塑处理,螺栓也要换成不锈钢件,避免锈蚀后无法拆卸维护。设计建模时,要注意剖分面的位置要略高于轴承外圈的中心水平线,大概偏移中心2到3毫米,这样锁紧上盖后,轴承外圈不会在剖分面处出现卡滞,能保证外圈和座孔的均匀贴合。另外底座的两个安装孔的中心距要和常用的安装机架孔距匹配,孔的直径要比配套的安装螺栓大2毫米,给安装调整留出足够余量,避免现场安装时出现孔位对不上的问题。很多新手建模时容易忽略铸造圆角,这类铸件的所有转角位置都要做R3到R5的圆角过渡,避免铸造时出现应力集中导致铸件开裂,同时也能减少机加工时的崩边问题。
