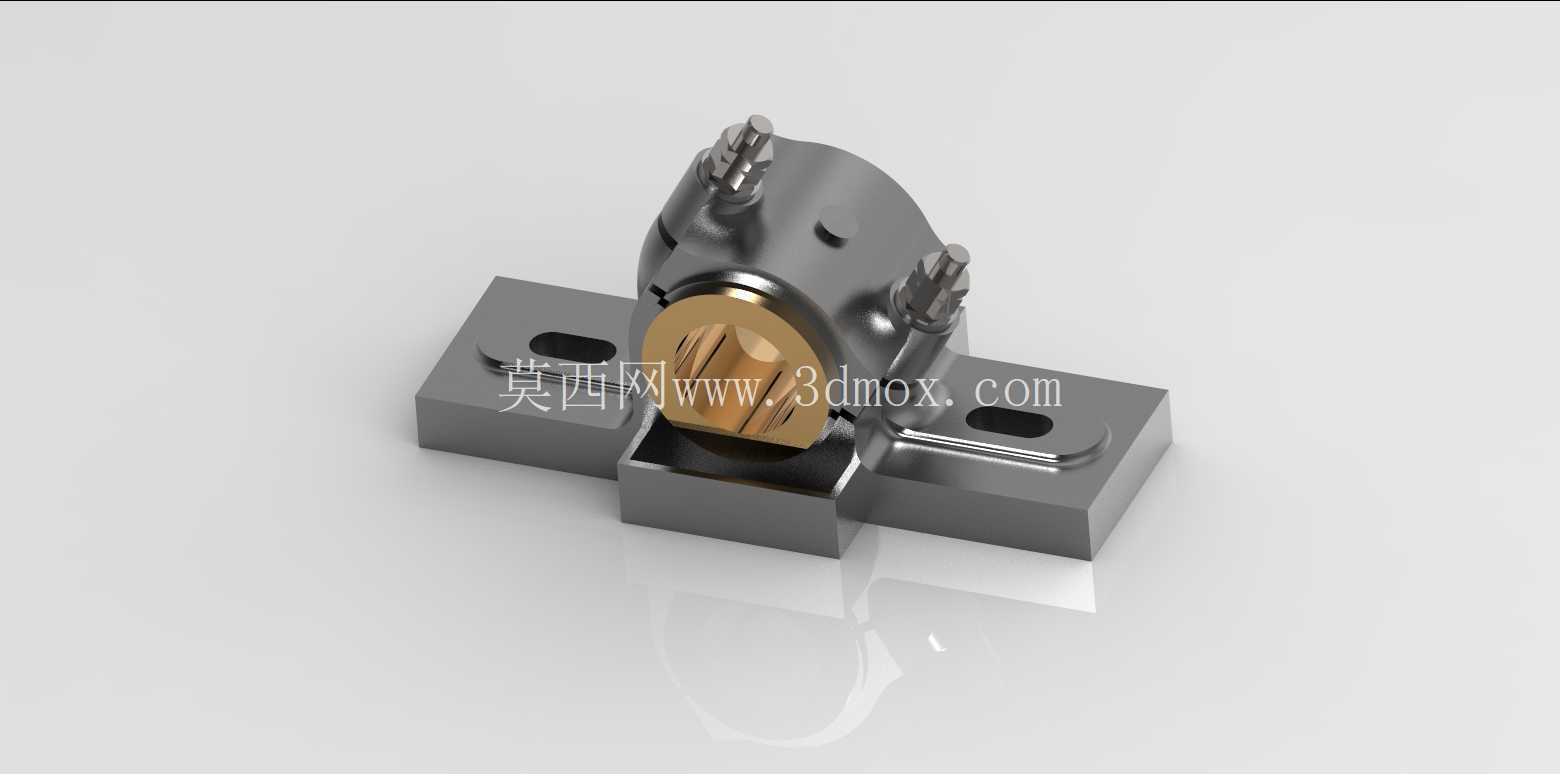

剖分式角接触轴承座三维结构设计

　　在重载轴系传动场景中，角接触轴承座的核心作用是为配对安装的角接触轴承提供稳定的安装基准，同时承受径向与轴向的复合载荷，这类部件常见于机床主轴箱、精密输送辊道、中小型减速机的高速轴端支撑位置，相比整体式轴承座，剖分式结构的设计优势在于轴系预装完成后可直接完成座体扣合安装，无需沿轴向穿装整根轴，大幅降低长轴、多支点轴系的装配与后期维护难度。

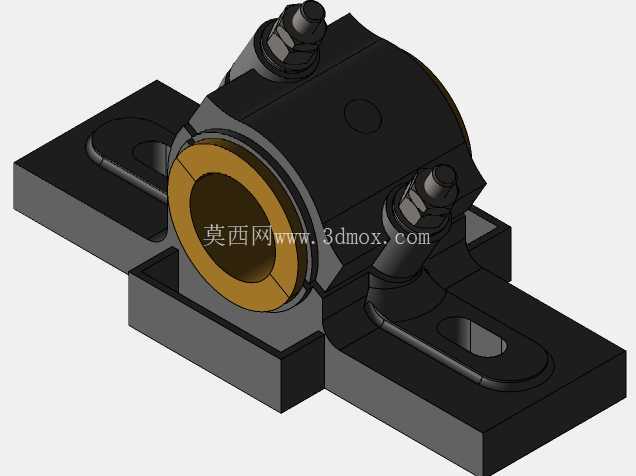

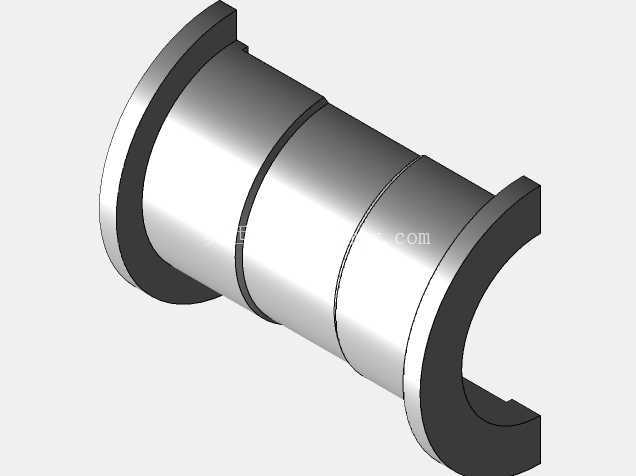

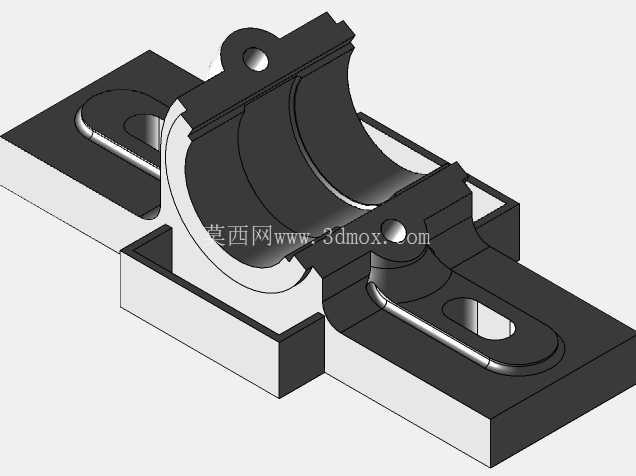

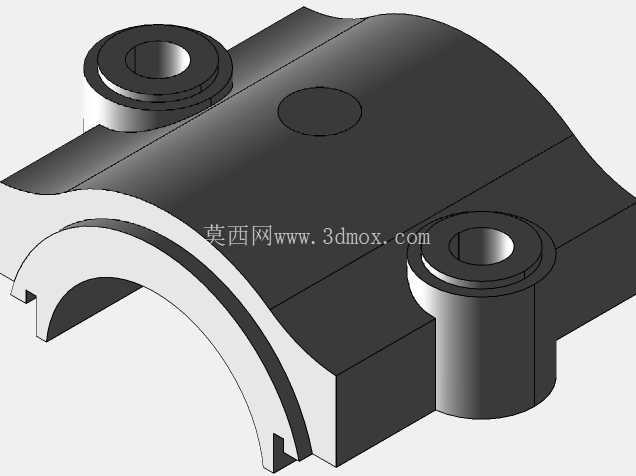

　　从结构设计逻辑来看，该座体采用上下对开的剖分结构，底座部分设置两个长圆形安装孔，可适配安装面的孔位公差，允许安装时沿轴系垂直方向做小范围位置调整，避免因机架加工误差导致轴承安装憋劲；上盖与底座通过两侧的螺栓紧固件实现锁紧，螺栓预紧力需匹配轴承额定载荷的1.2-1.5倍安全系数，保证运转过程中剖分面不会出现错位间隙，防止轴承外圈发生蠕动磨损。座体内部的轴承安装腔严格匹配角接触轴承的外圈公差，采用H7级配合精度，既保证轴承外圈可顺利压装，又能限制外圈在载荷作用下的周向转动；腔体内侧预留有润滑脂存储槽，可在装配时填充足量锂基润滑脂，延长轴承补脂周期，适配中低速连续运转的工况需求。

　　安装边界方面，底座的安装面平面度要求控制在0.02mm以内，安装时需通过塞尺检查底座与机架支撑面的贴合间隙，局部间隙不得超过0.03mm，避免锁紧螺栓后座体发生变形导致轴承孔同轴度超差；轴承座的中心高尺寸需与轴系其余支撑点保持一致，高度差需控制在0.05mm范围内，防止轴系产生附加弯曲应力。两侧的锁紧螺栓需采用对角分步拧紧的方式，单次拧紧力矩递增量不超过额定力矩的30%，避免上盖偏斜导致轴承内圈与外圈的接触角发生偏移，影响角接触轴承的轴向承载能力。

　　实际应用中，这类角接触轴承座可同时承受单向或双向的轴向载荷与径向载荷，配对使用时可实现轴系的双向轴向定位，限制轴的轴向窜动量在0.01-0.03mm区间内，满足精密传动的精度要求；座体本体采用铸铁材质时具备良好的减震性能，可吸收轴系运转过程中产生的振动，降低传动噪音，若应用于腐蚀工况则可更换为不锈钢材质，适配食品加工、化工输送等特殊场景。设计过程中需重点校核剖分面的连接强度、底座安装孔的挤压强度，以及轴承腔的同轴度公差，确保在额定载荷下座体不会发生塑性变形，保证轴承的运转精度与使用寿命。
