双十字轴式万向传动连接轴结构设计

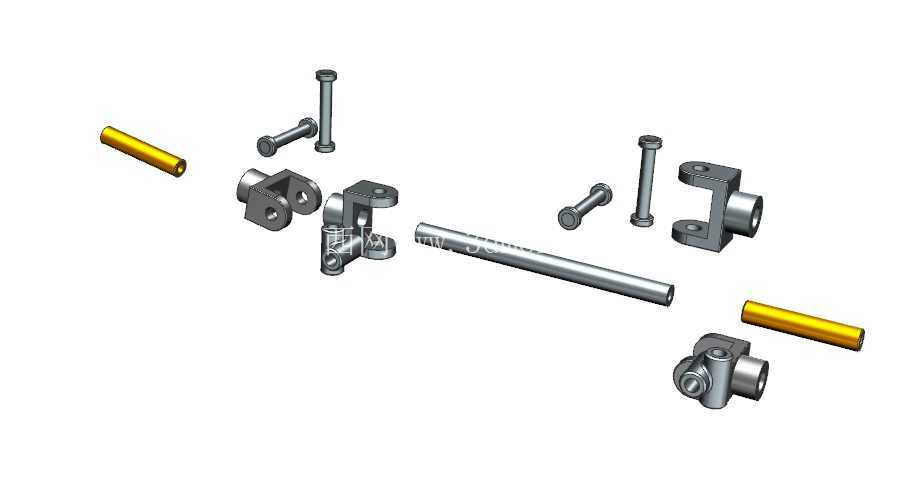

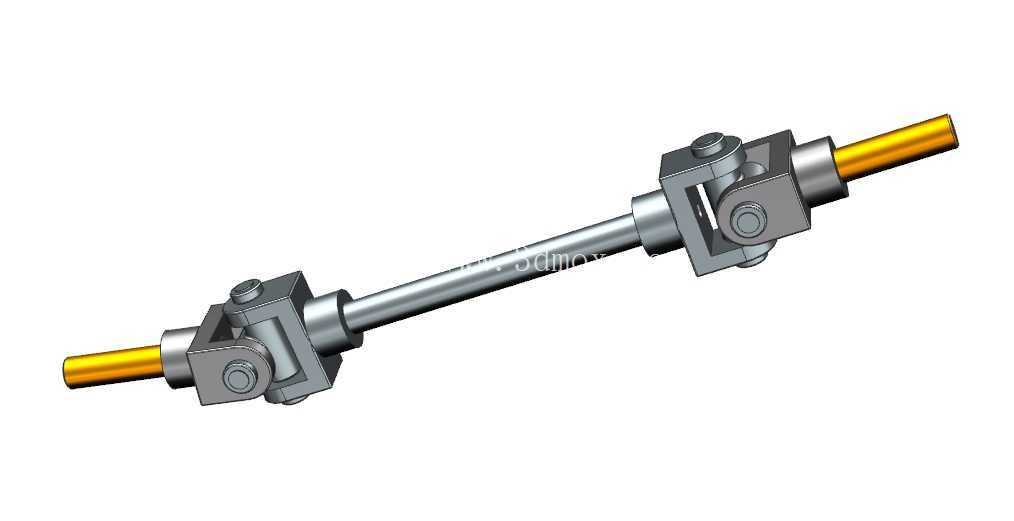

　　在各类需要轴线偏置传动的机械结构中，这类双十字轴万向接头是解决两轴不同轴、存在角向位移工况下扭矩传递的核心部件，常见于机床进给机构、小型输送线传动端、农业机械动力输出段、精密测试设备的动力传输链路中，相比刚性联轴器，它能补偿安装过程中两轴端的同轴度误差，抵消设备运行中机架形变、轴承游隙带来的轴线偏移，避免传动过程中出现卡滞、附加弯矩过大导致的轴系疲劳损坏。从结构设计逻辑来看，这套万向传动组件采用两端对称的十字轴铰接结构，中间为等直径实心传动杆，两端的万向节叉分别与十字轴的两对轴颈配合，每处铰接面都预留了合理的转动间隙，既保证铰接处可以灵活偏转，又不会因为间隙过大导致传动回程误差超标。

　　十字轴的轴颈与节叉的配合面在建模时严格按照滑动配合的公差带设定，实际生产中该位置通常会加装含油轴承或者滚针轴承，降低反复偏转过程中的磨损量，延长部件的整体使用寿命。两端的轴头采用光轴配合轴用挡圈的安装形式，轴头直径与传动杆直径形成阶梯过渡，过渡处做了圆角处理，避免应力集中导致轴头在交变扭矩作用下发生断裂。安装边界方面，这套万向接头的总长度可根据实际传动跨距调整中间杆的长度，两端轴头的直径适配常规的联轴器安装孔尺寸，十字轴的最大偏转角度控制在单节25度以内，双节布置的形式可以保证当两端连接轴存在平行偏移或者角向偏移时，输入轴与输出轴的转速保持恒定，避免单万向节带来的转速波动问题，这一点在需要平稳传动的精密设备中尤为重要。

　　在实际选型应用时，需要先核算传动链路的最大传递扭矩，确保十字轴的轴颈强度、中间传动杆的抗扭强度满足负载要求，同时要确认两端安装位的轴线偏移量是否在万向节的补偿范围内，若偏移量超出单节最大偏角，就需要调整安装位置或者更换更大偏角的万向节结构。建模过程中，所有铰接位置的配合关系都按照实际装配约束设定，十字轴与节叉之间保留了合理的转动自由度，能够直观模拟实际运行时的偏转状态，方便设计人员在整机装配阶段检查运动过程中是否存在结构干涉，验证万向节在极限偏转位置时与周边机架、护罩的安全距离。

　　这类万向接头相比波纹管联轴器、膜片联轴器，能承受更大的传递扭矩，抗冲击负载的能力更强，在存在小幅振动的传动场景中可靠性更高，但因为是铰接滑动结构，传动精度相比弹性联轴器略低，更适合中低速、大扭矩的传动场景，不适合高精度的伺服电机直连传动链路。在结构细节处理上，节叉与中间杆的连接采用过盈配合加销钉固定的形式，保证大扭矩传递时不会出现节叉与杆体打滑的问题，十字轴的四个轴颈端面都做了倒角处理，方便装配时轴承套的压装，两端轴头的端面设置了中心孔，既方便加工时的定位装夹，也可以在安装时作为同轴度找正的基准。实际装配时需要注意，两端万向节的叉面必须保持在同一平面内，否则会出现传动不等速的问题，导致输出端转速周期性波动，引发设备振动、传动噪音过大的问题，这也是双万向节安装过程中最容易被忽略的工艺要点。
