G型螺旋压紧夹持工装结构设计

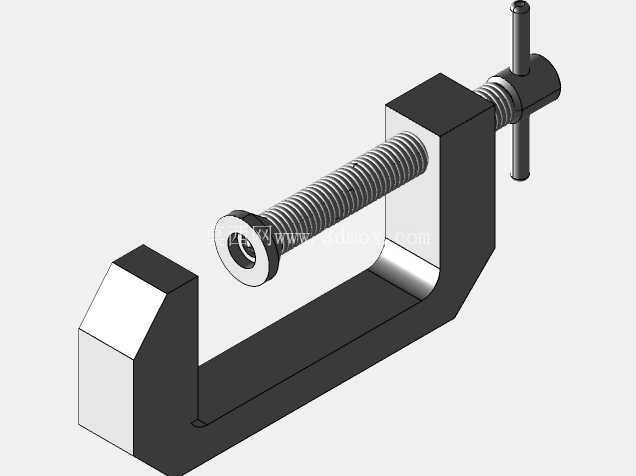

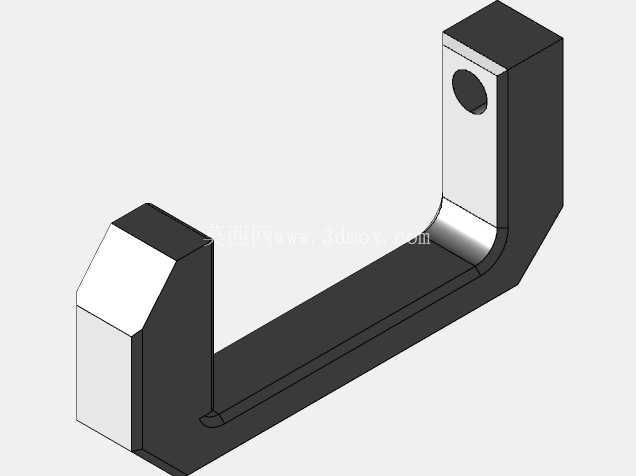

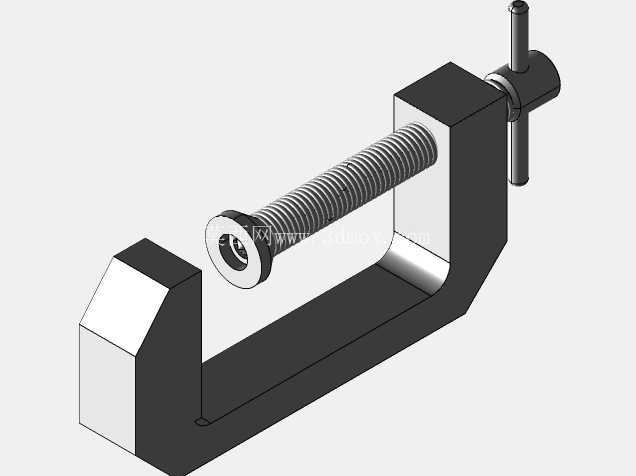

　　日常车间装配、工件划线、小件粘接、电子元件引脚焊接固定场景里，这类螺旋压紧夹是出镜率极高的手动工装，和台虎钳的大夹持力、固定安装属性不同，它本身是独立可移动的夹持单元，不需要预先锁死在工作台面上，拿到对应工位就能直接使用，适配很多临时装夹、小范围压紧的作业需求。从结构逻辑上看，它采用C型开口的一体式架体作为承载主体，架体的固定承压端做了加厚的直角承压面，和活动压头的端面平行度控制在0.05mm以内，避免夹紧时工件出现翘起、滑移的问题；活动压头和螺杆端部采用活动铰接结构，夹紧过程中压头可以自适应贴合工件表面，不会因为螺杆转动带动压头旋转刮花工件表面，这点对于表面光洁度要求高的铝件、塑料件、印刷电路板类工件装夹尤其重要。

　　螺杆采用梯形传动螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中受力更均匀，手动旋紧时的阻尼感线性，不会出现突然锁死或者滑牙的问题，螺杆尾部的T型转杆采用穿装式设计，不需要额外工具，徒手就能施加足够的夹紧力，转杆的长度经过力矩匹配，正常成年男性单手旋紧时能提供的最大夹紧力在800N左右，足够覆盖厚度150mm以内的小件固定需求。设计这类夹持结构的时候，首先要确定的是开口深度和最大开口尺寸两个核心边界参数，常规款的架体开口深度在60mm左右，意味着它可以从工件边缘探入60mm的位置完成压紧，适配大部分小型工件的装夹需求；架体的C型弯角位置做了大圆弧过渡处理，避免应力集中导致长期受力后架体出现开裂变形，材料选用45号钢整体锻压成型后做调质处理，表面发黑防锈，承压面和压头接触面做局部淬火处理，硬度达到HRC40-45，长期反复夹紧也不会出现压痕凹陷。实际使用场景里，它的用途远不止普通工件夹持：在电子装配工位，可以用它夹住电路板边缘固定在桌面，方便焊接引脚、更换元件；在木工小件粘接作业时，可以用多个同规格夹具体配合，从不同方向施压保证粘接面紧密贴合；在钳工划线工序里，它可以把薄钢板、小型材临时压紧在划线平台上，不需要占用台虎钳的工位；甚至在设备临时维修时，还能用来压紧松动的盖板、固定复位的弹簧部件，作为临时应急的紧固工具使用。

　　和快速夹具相比，它的夹紧行程更长，不需要根据工件厚度提前调整夹口开度，旋转螺杆就能连续调整压头位置，从最小闭合状态到最大开口状态全程可以无级锁紧，对于厚度差异大的不同工件适配性更强；和大力钳相比，它的夹紧力更可控，不会因为施力过大夹坏薄壁工件，压头的平行度更好，夹紧后工件的位置精度更高，不会出现夹持偏移。建模过程中需要注意几个配合公差：螺杆和架体上的螺纹孔采用H7/g6的间隙配合，保证螺杆旋转顺畅没有卡滞，同时径向窜动量不超过0.1mm，避免夹紧时压头偏摆；活动压头和螺杆端部的铰接间隙控制在0.03mm以内，保证压头可以灵活转动但不会出现过大的晃动；架体的两个承压面的平面度要求控制在0.02mm以内，保证夹紧时受力均匀。

　　这类夹具有不同的尺寸规格，从开口25mm的微型款到开口200mm的重型款都有，对应不同的作业需求，微型款因为体积小巧，甚至可以在模型制作、首饰加工这类精细作业场景里使用，重型款则可以用于小型钢结构件的临时定位焊接。需要注意的是，这类手动螺旋夹具不能用于承受大冲击载荷的作业场景，也不能作为长期承重的吊挂部件使用，它的设计定位是手动临时装夹、压紧固定，超出受力范围使用会导致架体变形、螺杆弯曲，影响后续的夹持精度。
