双轴承支撑安装座结构设计

　　在各类旋转传动设备的轴系布局中，双轴承支撑结构是保障转轴运行稳定性的核心部件之一，这类组件常被应用在中小型动力传输单元、精密传动模组以及需要对旋转轴进行径向与轴向双向约束的设备腔体内部，承担着承载转轴载荷、限定转轴运行轨迹、降低旋转摩擦阻力的关键作用。从实际工程应用的场景来看，这类双轴承支撑组件多嵌入设备的外壳腔体中，不需要额外设计外露的安装支架，直接通过本体的定位面与外壳内壁的安装槽配合，就能完成精准定位，大幅减少设备整体的装配零件数量，压缩轴系部分的占用空间。

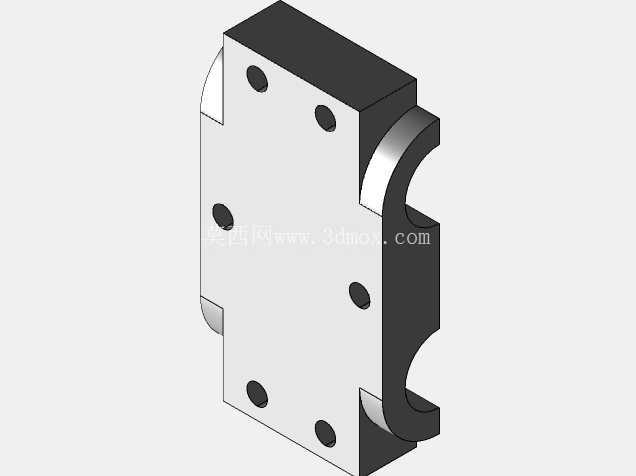

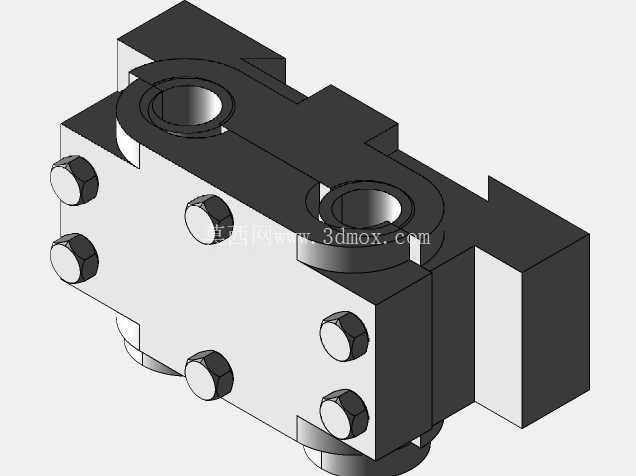

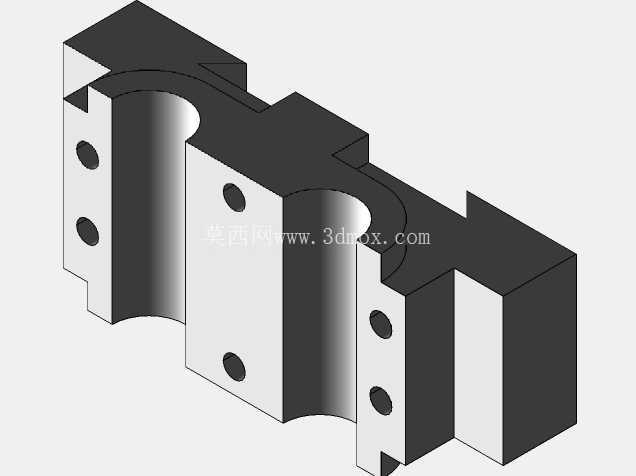

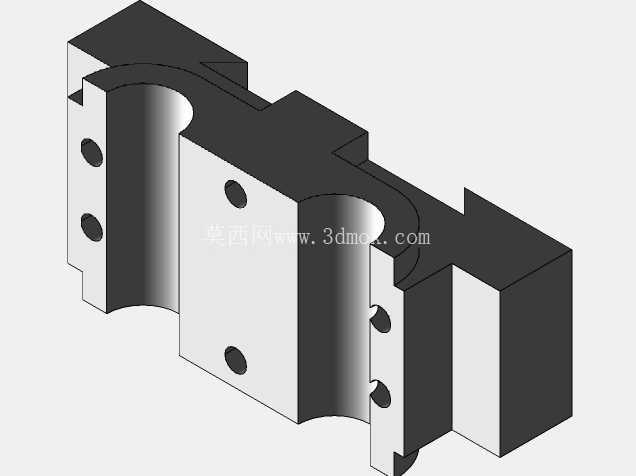

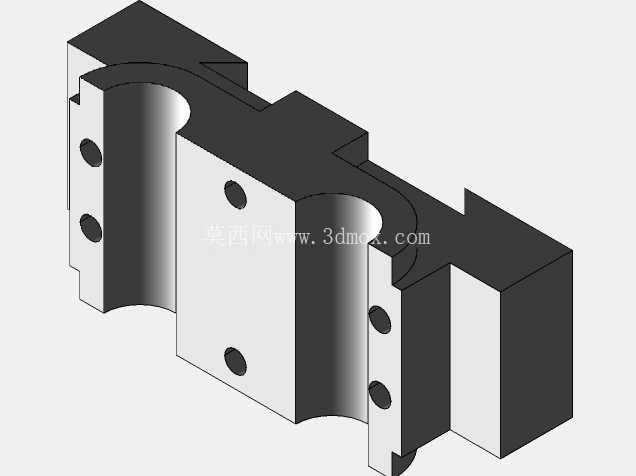

　　从功能特性上看，该组件采用一体式的块状本体结构，本体上开设两个平行的半圆轴承安装腔，两个腔体沿轴向保持固定的间隔距离，能够分别容纳两个轴承的内圈与外圈配合结构，两个轴承共同作用在转轴上，相比单轴承支撑结构，可有效提升转轴的抗倾覆能力，避免转轴在承受径向偏载时出现挠曲变形，尤其适合转轴上需要挂载传动轮、负载件的应用场景，能将转轴运行时的径向跳动量控制在更小的范围内。本体侧面预留的多个通孔为安装固定孔，可通过紧固件将整个支撑组件与设备外壳牢牢锁紧，防止组件在转轴长期运行过程中出现位移松动。安装腔的边缘做了倒角过渡处理，既方便轴承压装时的导向对位，也能避免压装过程中尖锐边缘刮伤轴承外圈的配合面，影响装配精度。

　　在设计思路层面，这类一体式双轴承支撑座优先考虑了装配工艺性与结构刚性的平衡，本体采用整体铣削成型的结构逻辑，没有多余的拼接部件，从根源上避免了拼接结构带来的装配累积误差，两个轴承安装腔的同轴度可以在一次装夹加工中完成保证，减少了后续工序的校正工作量。支撑座的非配合面做了轻量化的结构去除，在不降低整体刚性的前提下，尽可能压缩组件的自身重量，降低设备整体的负载。两个轴承安装位之间保留了足够的间隔距离，这个间距的设计并非随意设定，而是根据转轴的额定载荷、允许的最大挠度计算得出，间距过小会导致支撑刚性不足，间距过大则会不必要地增加轴系的整体长度，占用过多设备内部空间。

　　从安装边界与尺寸适配的角度来看，该组件的外形为规则的矩形块状结构，各个安装面的平面度有严格的公差要求，与设备外壳配合的定位面需要满足一定的粗糙度要求，保证装配后组件不会出现倾斜。轴承安装腔的内径尺寸与标准轴承的外圈尺寸采用过渡配合，既可以保证轴承安装后不会出现外圈打滑的问题，也方便后期维护时的轴承拆卸更换。侧面的固定孔位置与外壳上的预装螺孔完全对应，装配时不需要额外进行打孔调整，能够实现快速换装。组件的轴向总长度适配常规小型转轴的支撑跨距要求，安装后转轴的伸出端长度可以匹配不同规格的传动连接件，不需要额外加装轴套调整位置。在实际运行过程中，两个轴承的内圈随转轴同步旋转，外圈固定在支撑座的腔体内，支撑座本体将轴承传递来的径向载荷均匀分散到整个安装接触面，再传递到设备外壳上，避免局部应力集中导致的部件变形。长期运行工况下，这种一体式结构的支撑座抗振性能优于分体式的轴承支架，在存在一定振动冲击的传动场景中，也能保持轴系的运行精度，减少轴承的异常磨损，延长整个轴系的维护周期。
