六角内螺纹锁紧螺母三维结构设计

　　在各类机械装配、工装夹具搭建、工业设备运维场景里，六角螺母是最基础也最核心的螺纹紧固连接件，小到消费电子内部的结构固定，大到重型工程机械的机架拼接、输油管线的法兰对接，都离不开这类标准紧固件的参与。日常做结构设计时，很多新手容易忽略螺母的建模细节，要么把内螺纹简化成光孔，要么六角对边、对角尺寸没有遵循通用紧固件的公差要求，导致后续出工程图加工、或者做装配干涉检查时出现偏差，实际装配时要么扳手卡不进六角面，要么螺纹配合出现滑牙、锁不紧的问题。

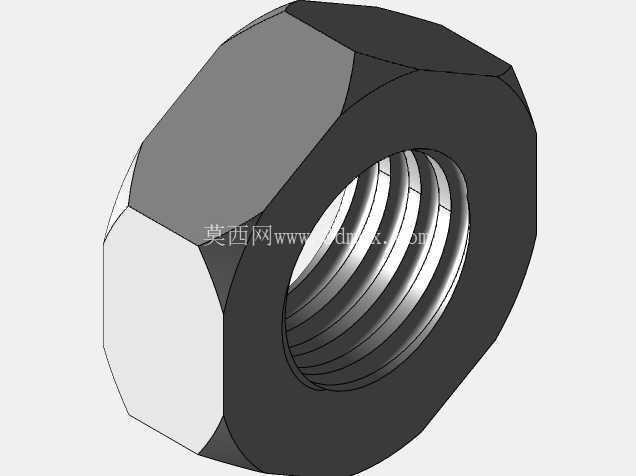

　　这个六角螺母的建模逻辑，是从实际加工工序反向推导的：先做六角主体的基体拉伸，按照常规公制粗牙螺母的外形比例，确定六角头的对边尺寸、对角尺寸以及整体厚度，这里要注意六角的棱边需要做微小的倒角处理，不是尖锐的直角，一方面是加工时去除毛刺的工艺要求，另一方面装配时能避免棱边割伤操作人员，也能减少电镀、发黑等表面处理时的应力集中问题。之后是内螺纹的构建，不能直接用装饰螺纹线应付，要按照对应公称直径的螺纹牙型参数，做出真实的螺旋切除特征，牙型角、螺距、牙底圆弧都要符合通用螺纹标准，这样在做虚拟装配时，能真实模拟螺纹旋合的接触状态，检查是否存在螺纹干涉、旋合长度不足的问题。

　　从安装边界来看，这类六角螺母的设计要匹配对应规格的外螺纹件，旋合长度通常要达到螺纹公称直径的0.8倍以上，才能保证足够的锁紧力，避免设备运行时受振动出现松脱。建模时还要考虑扳手的操作空间，六角头的对边尺寸公差要控制在合理范围，既要保证开口扳手、套筒能顺利套入，又不能出现配合间隙过大导致拧动时打滑、磨圆六角棱边的问题。在不同的应用场景下，这类螺母的细节设计也会有调整：如果是用在有振动的设备上，比如振动筛、破碎机的机架连接，可能会在螺母端面增加防滑齿纹，或者搭配防松垫圈使用；如果是用在腐蚀环境里，比如化工设备、户外露天的钢结构连接，建模时还要预留表面处理的涂层厚度，避免尺寸超差。

　　做这类标准件的三维建模，核心不是把外形画得像，而是要把实际生产、装配环节的工艺要求融入到模型特征里，比如螺母两端的内孔倒角，是为了装配时能顺利对准外螺纹的端头，避免第一牙螺纹被撞变形；内螺纹的收尾部分要做退刀槽的模拟，对应实际攻丝时的退刀位置，不能让螺纹直接切到螺母端面，否则加工时容易崩刀，也会影响螺纹的有效旋合长度。很多刚入行的结构工程师做装配体时，随便调用一个简化的螺母模型，往往到实际生产装配时才发现，螺母厚度和安装空间不匹配，或者六角尺寸和现场的扳手工具不匹配，耽误装配进度，所以这类按照实际工艺要求构建的螺母模型，能在设计阶段就把这些潜在问题排查掉，减少后续的改图成本。

　　另外在做整机的有限元受力分析时，真实的螺纹结构模型能更准确地模拟螺纹连接的应力分布，比如螺纹牙的受力集中位置、螺母承压面的压强分布，避免因为模型简化过度，导致受力分析结果偏差，误以为连接强度足够，实际运行时出现螺纹滑牙、螺母断裂的故障。日常做设备维护时，这类标准螺母的互换性很重要，所以建模时严格遵循通用的尺寸规范，能保证替换件可以直接采购市面上的标准品，不需要单独定制加工，降低设备的运维成本。不管是做小型的非标工装，还是大型的成套设备，这类基础紧固件的三维模型精度，往往会影响整个装配体的设计质量，不能因为是标准件就随意简化处理。
