往复式动力设备十字头传动连接结构

　　在往复式压缩机、长行程内燃机这类依靠直线-回转运动转换实现动力输出的设备中，十字头是连接侧动力传递路径上无法被替代的核心导向传力构件，它的存在直接决定了活塞组件的运行稳定性与整机的无故障运行时长。很多刚接触动力设备结构设计的工程师容易忽略十字头的作用，直接将连杆小头与活塞销刚性连接，实际台架测试时往往会出现活塞偏磨、缸套拉伤、连杆侧向力失衡导致的轴瓦异常磨损问题，本质上就是缺少了十字头这个侧向力承载与导向的中间环节。

　　从结构功能来看，这个十字头组件的核心作用是承接连杆传递的交变作用力，将连杆摆动产生的侧向分力全部承载在十字头的导向滑动面上，让连接在十字头前端的活塞杆只承受轴向的拉压载荷，彻底消除活塞运行过程中受到的侧向倾覆力矩，避免活塞与缸壁之间出现偏载摩擦。设计时首先要匹配的是十字头导向面的配合间隙，通常导向段的圆柱面或者平面与机身滑道的配合公差选H7/f6，间隙控制在0.08-0.15mm区间，间隙过小会出现热态卡滞，间隙过大则会导致运行过程中横向冲击振动，传递到活塞端就会出现撞缸、密封件过早失效的问题。

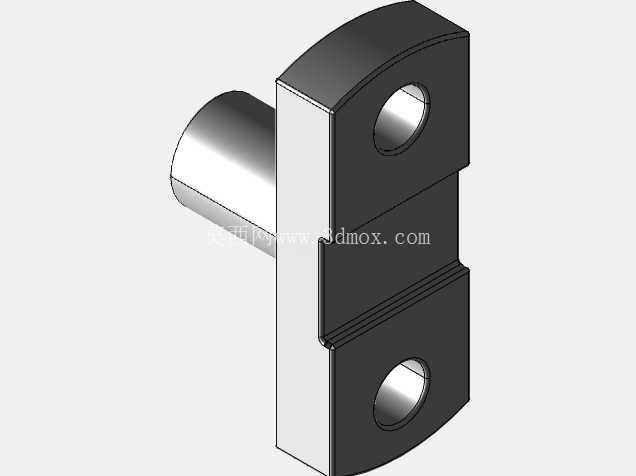

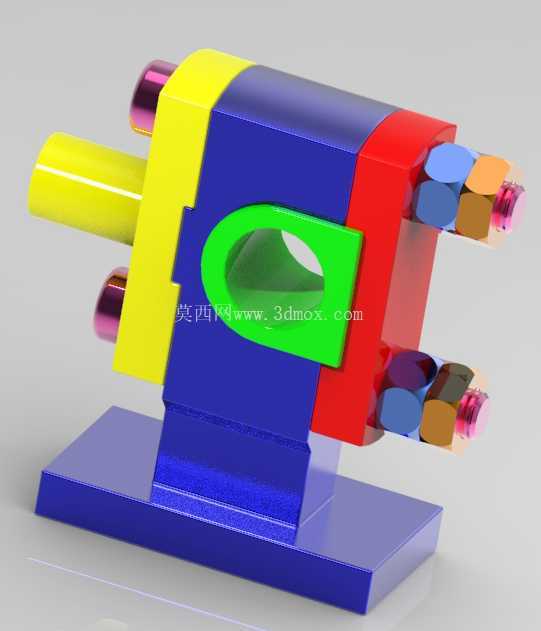

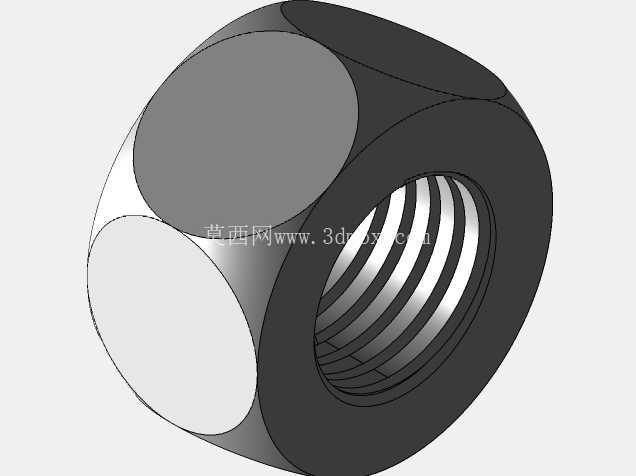

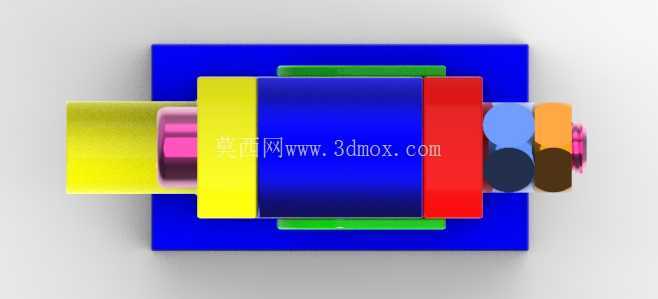

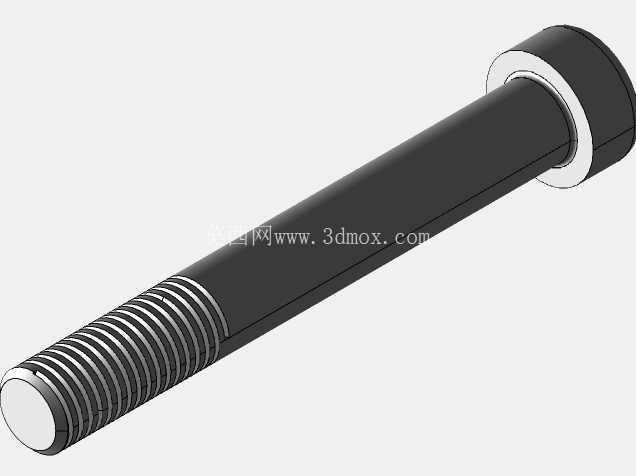

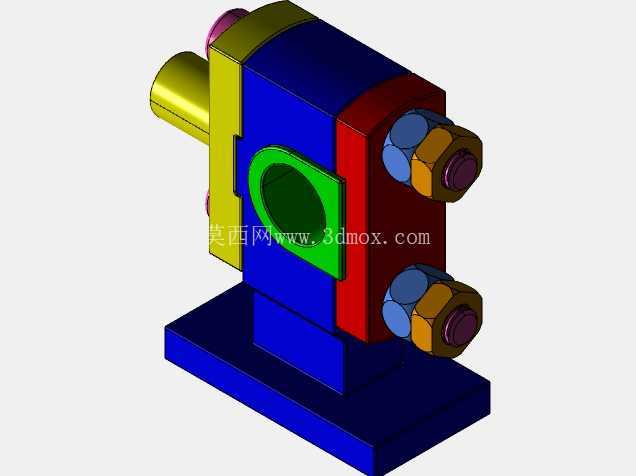

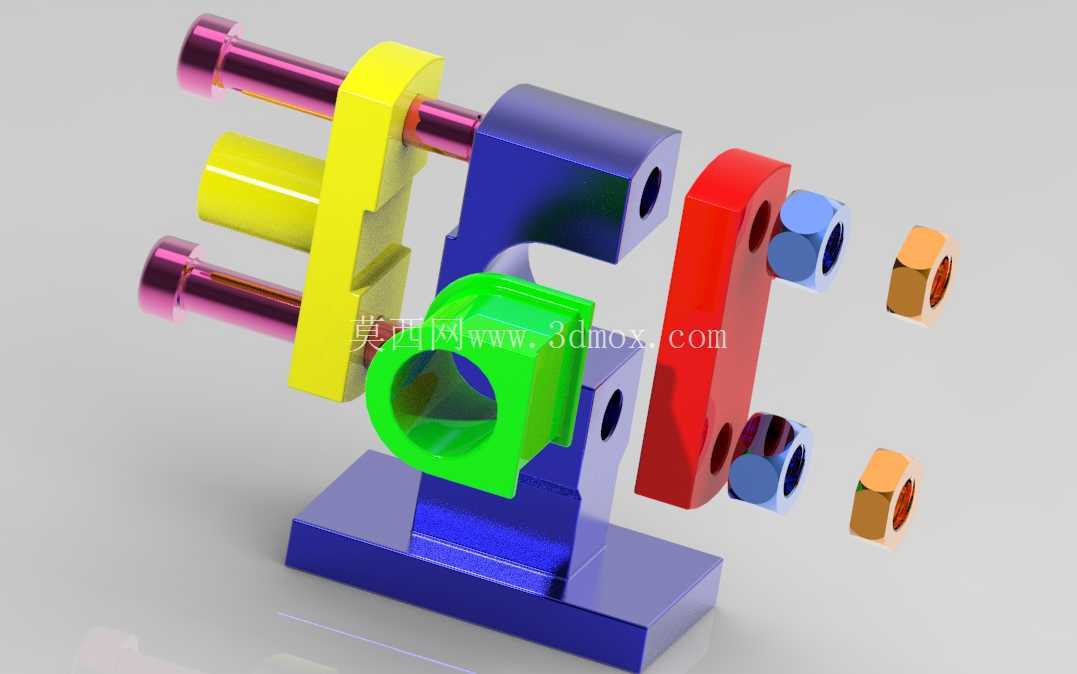

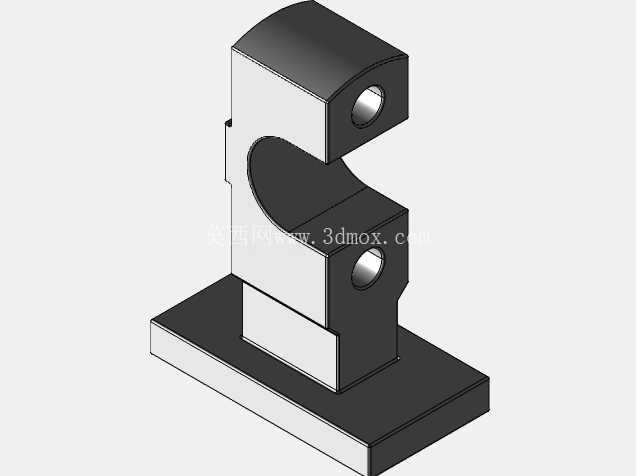

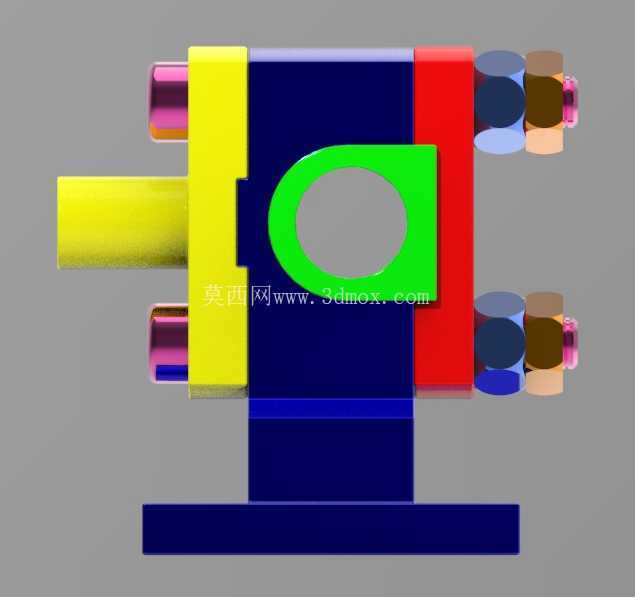

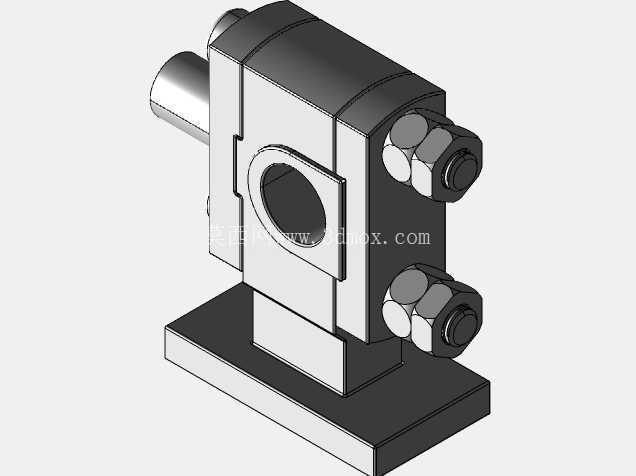

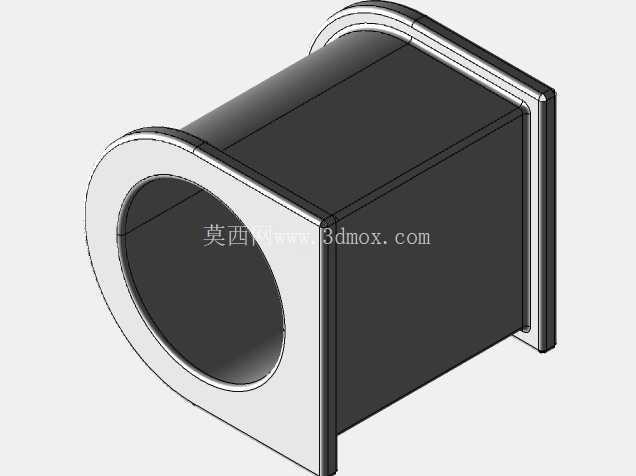

　　这个十字头的结构采用分体式装配设计，主体承载座采用高强度铸铁材质，保证导向滑动面的耐磨性与基座的刚性，连接销轴采用渗碳淬火处理的合金钢材质，表面硬度达到HRC58-62，能够承受交变载荷下的接触疲劳磨损。十字头与连杆的连接端采用浮动销结构，销轴两端设置限位挡圈，避免运行过程中销轴轴向窜动刮蹭滑道内壁；与活塞杆的连接端采用螺纹锁紧+防转销的结构，保证活塞杆与十字头的同轴度控制在0.02mm以内，避免活塞杆运行过程中出现偏摆，影响前端活塞的密封性能。

　　从安装边界来看，这个十字头组件适配的缸径范围在120-180mm的中低速往复设备，滑道的安装基准面与机身曲轴孔的中心高平行度要求控制在0.03mm/100mm以内，十字头的行程范围预留了15mm的余隙，避免运行到止点位置时出现机械干涉。导向面的润滑油路设计在十字头本体的非承载侧，开设纵向的油槽与径向油孔，运行过程中曲轴飞溅的润滑油会顺着油槽均匀分布在整个导向接触面上，形成稳定的油膜承载层，降低滑动摩擦阻力，避免干摩擦导致的导向面拉伤。

　　实际选型应用时，需要重点核算十字头销轴的比压与十字头本体的疲劳强度，在额定排气压力或者燃烧爆发压力的工况下，十字头承受的最大轴向推力要乘以1.3倍的动载系数，校核销轴的剪切强度与连接螺纹的拉压强度，避免交变载荷下出现疲劳断裂。很多现场运维过程中出现的十字头故障，大多是因为安装时同轴度偏差过大、润滑油路堵塞导致的导向面烧蚀，或者是连接锁紧螺母防松失效导致的活塞杆脱落，因此在结构设计时，除了保证核心尺寸的加工精度，还要预留足够的运维检测空间，方便日常检查十字头的间隙、销轴的磨损量以及连接部位的锁紧状态。

　　这个十字头的结构设计充分考虑了通用互换性，连接销轴的尺寸、活塞杆连接螺纹的规格都采用行业通用的标准系列，不需要定制特殊的加工刀具，常规的机加工车间就可以完成配件的生产替换，降低了设备的后期运维成本。导向面的长度设计为十字头直径的1.2倍，足够长的导向面可以有效降低接触面的比压，提升运行过程中的导向稳定性，即使在设备出现轻微的安装偏差时，也能通过导向面的自适应调整避免出现卡滞问题。
