三缸往复式动力输出机械结构设计

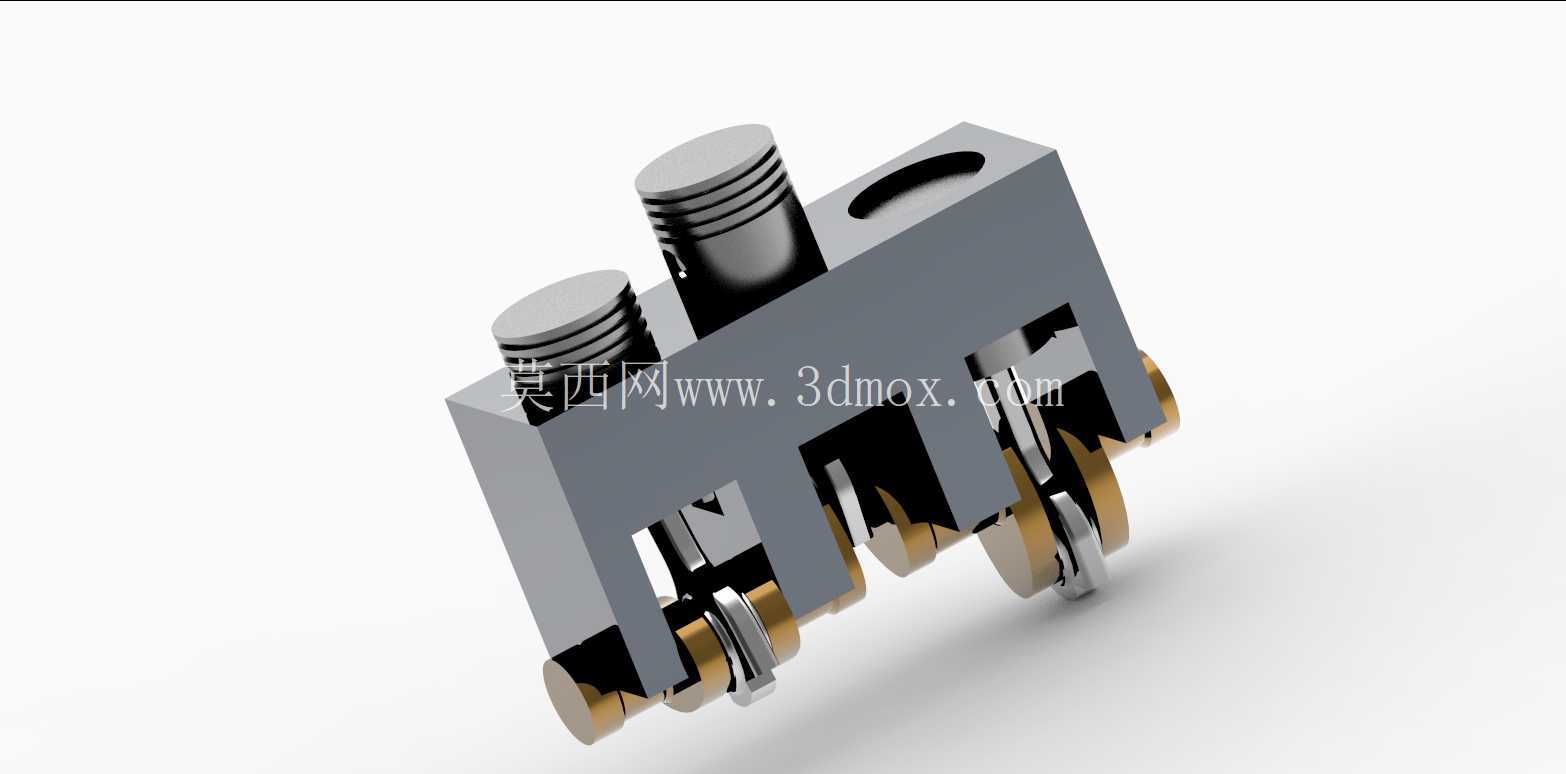

　　这套三缸动力结构的三维建模，核心围绕小排量动力单元的紧凑化布局需求展开，在小型通用动力、便携作业设备、微型代步载具的动力配套场景中，这类三缸布局的结构相比单缸、双缸结构，能在相近的整机尺寸下实现更平顺的动力输出，同时避免四缸结构带来的体积冗余与成本抬升，适配对安装空间、自重有严格限制的配套场景。从结构功能来看，整套模型完整还原了活塞往复运动到曲轴旋转输出的全传动链路，三个活塞缸体采用直列排布方式，缸体主体为一体化铣削成型的基座结构，既承担活塞往复运动的导向限位作用，也集成了曲轴安装位、传动齿轮组的装配腔体，不需要额外加装独立的缸体固定支架，能有效压缩整机的横向安装尺寸。活塞组件与缸体内壁的配合间隙按照常规小排量动力单元的配合公差设计，活塞环槽的位置、深度都做了精准还原，能直观呈现活塞在缸内做往复直线运动时的密封、导向逻辑，配套的曲柄连杆机构采用错拐布局，三个曲柄的相位角按照120度均匀排布，从根源上抵消单缸做功时产生的往复惯性力，让曲轴旋转过程中的径向跳动量控制在合理区间，降低整机运行时的振动幅度，减少配套设备的减震结构设计压力。

　　设计思路上，这套结构没有追求大排量的动力输出参数，而是优先平衡结构紧凑性与运行平顺性的矛盾：缸体侧面预留的安装孔位，既可以作为燃油供给、气道连通的接口，也能适配不同的点火、配气组件安装，不需要对缸体主体结构做二次修改就能拓展不同的燃料适配方案；曲轴输出端的连接位采用标准的轴径与键槽设计，能直接匹配通用的传动齿轮、皮带轮等动力输出部件，降低下游配套设备的对接设计成本。

　　从安装边界来看，整套结构的主体轮廓为规整的近似长方体形态，顶部的活塞凸起部分、侧面伸出的曲轴端是主要的尺寸外凸点，在做整机配套安装时，安装基座的平面度需要满足常规动力单元的安装要求，固定螺栓孔的位置围绕缸体底部的四个边角分布，不需要额外预留过大的安装操作空间，侧面的传动组件外凸尺寸控制在缸体主体宽度的三分之一以内，能适配狭窄舱体内的横向布置需求。在实际工程应用中，这类三缸结构的动力单元常被用于小型发电机组、微型农用作业机械、便携工程动力工具的配套，相比同功率段的双缸结构，它的做功间隔角更小，动力输出的连续性更强，带动负载时不会出现明显的动力顿挫；相比四缸结构，它的运动部件数量更少，日常维护的拆解、装配难度更低，运动副的摩擦损耗也更小，能在长时间连续运行场景下降低故障概率。

　　建模过程中对各个运动部件的装配约束做了完全还原，能直观模拟曲轴旋转时，连杆带动活塞做上下往复运动的完整动作过程，活塞到达上止点、下止点时的位置余量，连杆摆动时与缸体内壁的安全间隙，都按照实际工程设计的安全阈值做了预留，不会出现运动干涉的问题，对于刚接触动力结构设计的从业者来说，能通过这套模型清晰理解直列三缸动力单元的动力传递逻辑、部件装配关系，也能作为紧凑化动力单元设计的参考蓝本，根据实际的功率需求调整缸径、冲程参数，快速衍生出适配不同场景的定制化动力结构。
