三角构型液体活塞动力装置结构设计

　　这款三角构型的液体活塞动力装置，在结构设计上跳出了传统往复式活塞引擎的布局框架，采用类三角形的回转腔体作为核心做功空间，适配小体积动力输出场景的紧凑安装需求。从实际应用场景来看，这类动力结构可适配小型便携动力单元、分布式供能模块、特种作业小型装备的动力源，相比传统曲柄连杆结构的活塞引擎，其运动部件更少，运转过程中的侧向力损耗更低，在低转速区间就能输出较为平顺的扭矩。

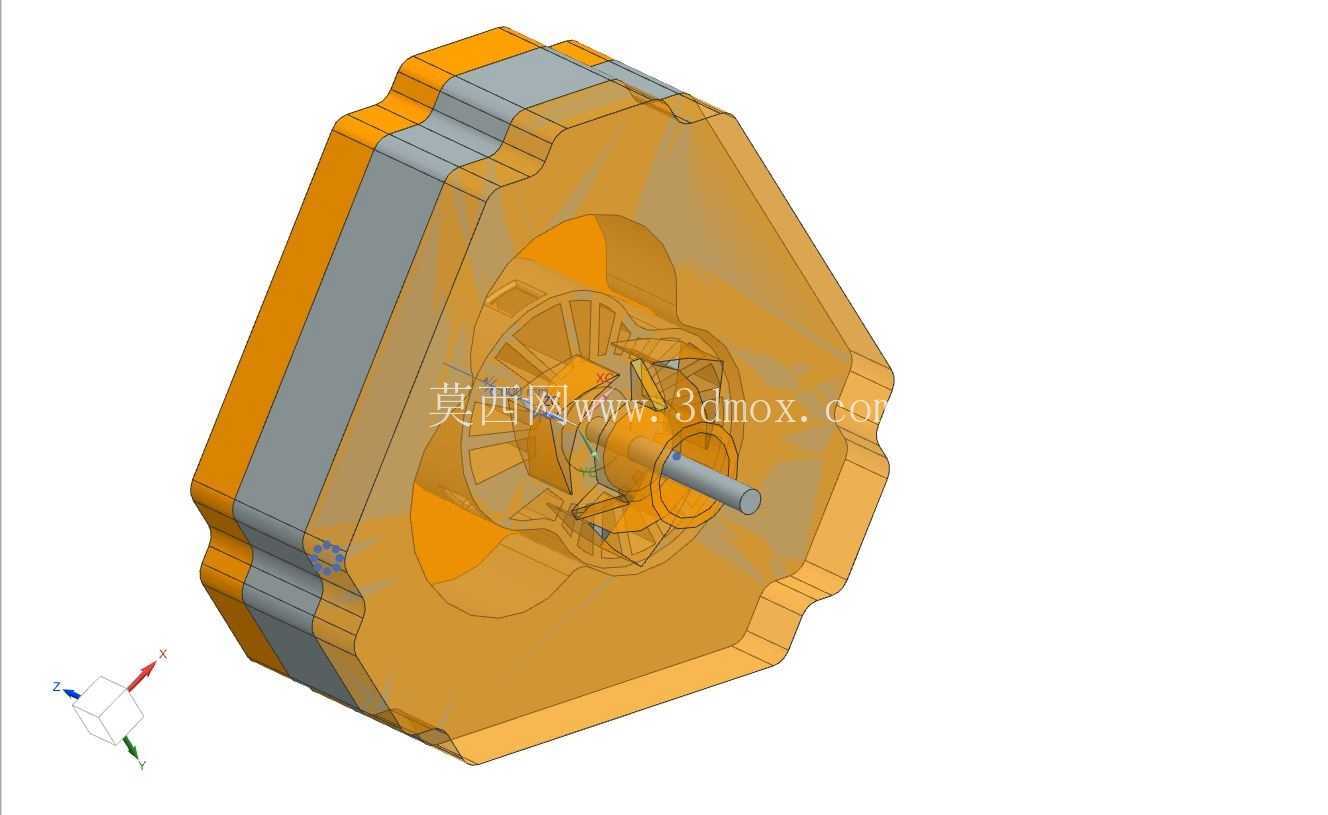

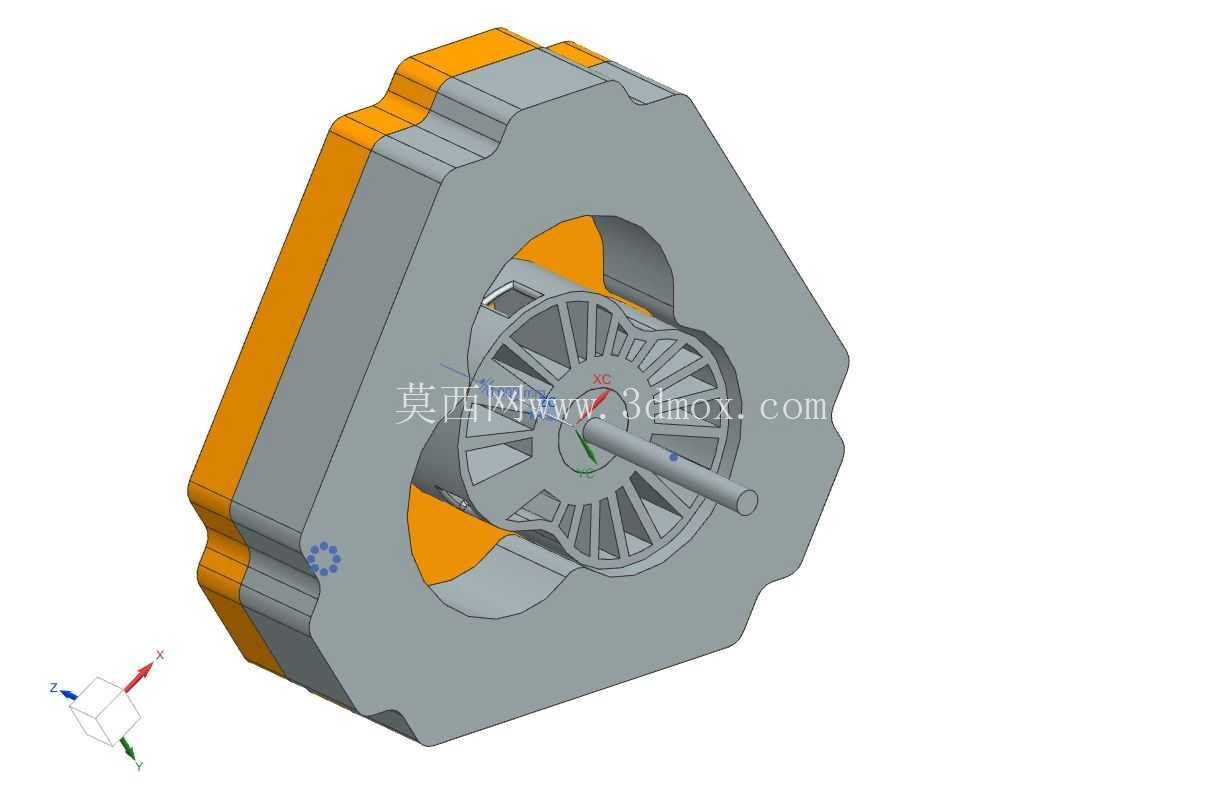

　　设计过程中，核心做功腔体采用半透明可视化的结构表达，能够清晰观察内部转子与密封件的运动轨迹，腔体的多层阶梯式外缘结构，一方面是为了强化壳体的结构强度，在腔体承受流体压力交变载荷时分散应力，避免薄壁位置出现应力集中导致的疲劳损坏，另一方面阶梯结构也预留了密封件安装槽、端盖定位止口的加工空间，不需要额外增加壳体的安装凸台就能完成端盖的定位装配，有效压缩了整机的径向尺寸。

　　从安装边界来看，整机的三角轮廓外接圆直径控制在小尺寸动力单元的常规安装范围内，轴向伸出的动力输出轴采用标准圆柱轴结构，轴径匹配常规小型联轴器、带轮的安装尺寸，不需要额外定制转接件就能完成与负载端的连接。输出轴的支撑位置采用内置轴承的布局，轴承安装位与腔体内部的做功区域通过密封结构完全隔离，避免做功介质渗入轴承位置造成润滑失效，同时也防止轴承润滑脂泄漏污染做功腔体内部。

　　内部的转子结构采用多叶片式的布局，叶片与腔体内壁的配合间隙经过精确计算，在保证运转顺畅无卡滞的前提下，尽可能减少介质泄漏带来的容积效率损失。转子与输出轴采用一体式的连接结构，取消了额外的键连接传动环节，既减少了传动间隙带来的动力损耗，也降低了装配过程中的零件数量，提升整机的装配效率。腔体侧面的多层环形凹槽结构，除了布置密封件之外，还预留了冷却介质的流道空间，在持续运转工况下，可以通过外接冷却回路带走腔体内部的热量，避免因温度过高导致介质粘度变化、密封件老化加速的问题。

　　在功能特性上，这类液体活塞结构不需要传统引擎的配气机构复杂结构，通过转子转动过程中自动完成进液、做功、排液的循环过程，运动部件仅为转子与输出轴组件，整体的故障率相比传统结构大幅降低，日常维护仅需要定期更换密封件、检查轴承润滑状态即可。三角构型的壳体在安装时，三个边角位置可以直接作为安装固定点，不需要额外设计安装支架，三个固定点的受力均匀分布，运转过程中的振动可以通过三个安装点均匀传递到安装基座上，降低整机的振动噪声。

　　设计阶段针对腔体的壁厚做了针对性的优化，在压力载荷较高的进液侧区域适当增加壁厚，在载荷较低的排液侧区域做轻量化的减薄处理，在保证结构强度满足额定工作压力要求的前提下，尽可能降低整机的重量，适配对重量敏感的便携动力场景。内部流道的过渡位置全部采用圆角过渡，避免介质流动过程中出现直角区域的涡流损失，提升介质的流动效率，进而提升整机的能量转换效率。端盖与壳体的连接采用沿周向均匀分布的紧固件，紧固件的安装位置避开了腔体内部的应力集中区域，保证紧固力均匀作用在密封面上，不会出现局部密封压力不足导致的介质泄漏问题。
