车辆倒档滑移齿轮换向传动结构

　　在手动挡乘用车辆、轻型工程作业车辆的机械变速器设计环节，倒档齿轮机构是实现车辆反向行驶动力传递的核心功能单元，区别于前进档多采用同步器啮合的传动逻辑，倒档机构依靠中间惰轮的介入改变输出轴旋转方向，这套结构的设计合理性直接决定倒档操作的平顺性、传动噪音水平以及长期使用的耐磨寿命。从实际装车场景来看，这类倒档齿轮机构多布置在变速器壳体的中下部区域，紧邻输入轴与输出轴的侧方安装位，设计阶段需要严格控制各齿轮副的中心距偏差，啮合侧隙通常控制在0.15-0.3mm区间，侧隙过小会导致齿轮受热膨胀后出现卡滞、打齿问题，侧隙过大则会加剧传动冲击，倒档操作时出现明显的齿轮撞击异响。

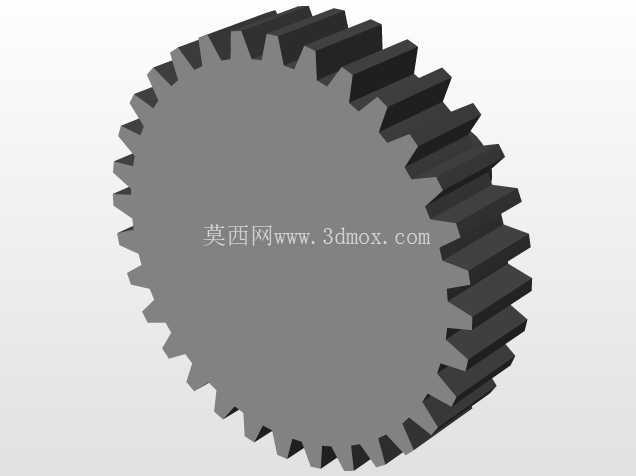

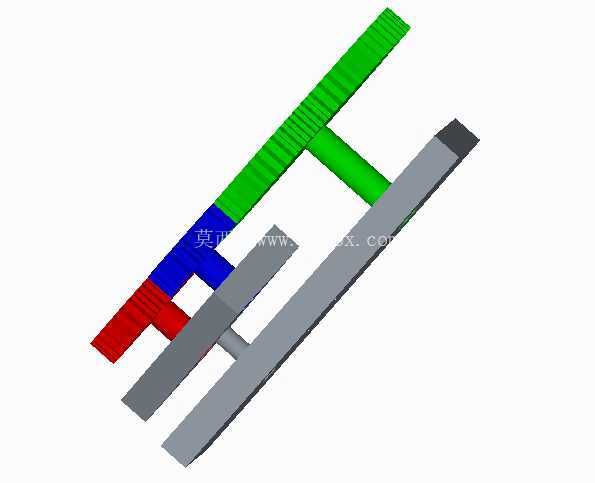

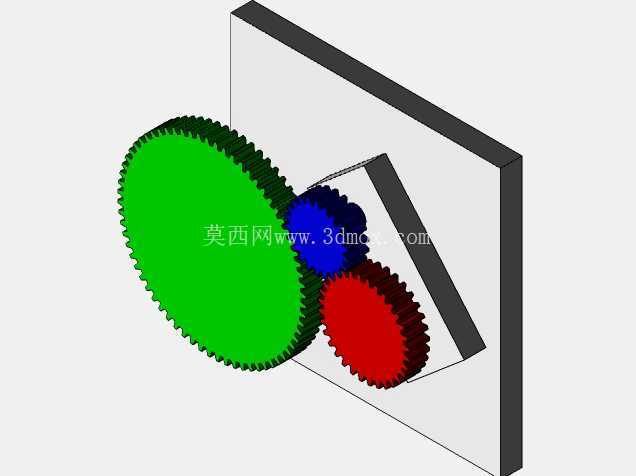

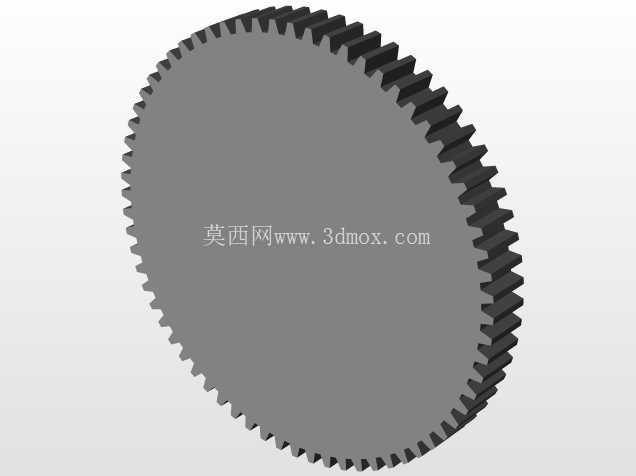

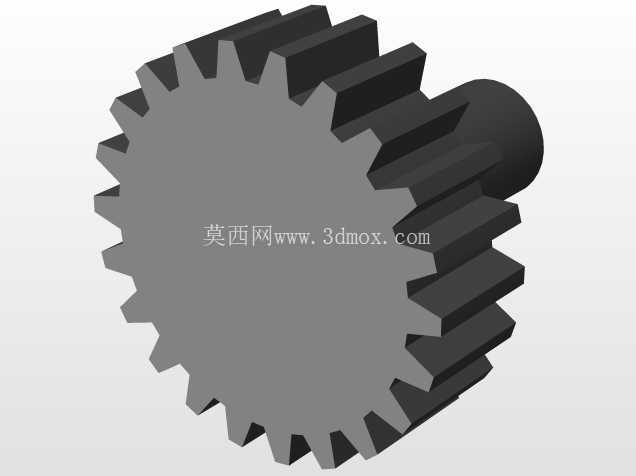

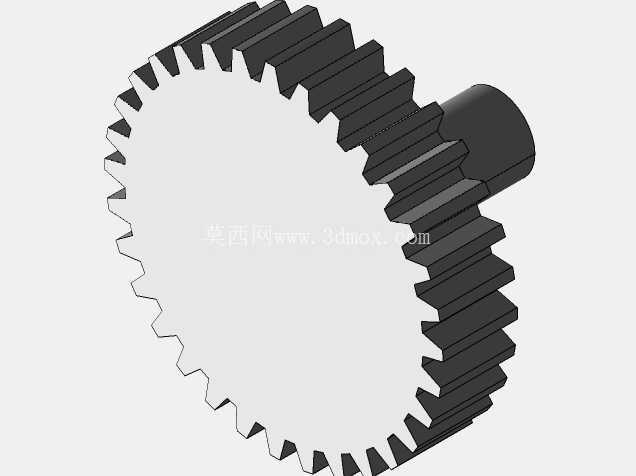

　　这套结构采用滑移齿套与倒档惰轮配合的传动方案，区别于传统固定惰轮的设计，滑移式结构可以在非倒档状态下让倒档齿轮完全脱离啮合状态，避免前进档行驶过程中倒档齿轮随轴空转带来的搅油损失与额外磨损，对于提升变速器整体传动效率、降低空载运行阻力有明显作用。从结构组成来看，整套机构包含倒档主动齿轮、滑移式倒档惰轮、倒档从动齿轮以及对应的滑移拨叉安装轴，各齿轮采用渐开线圆柱直齿设计，齿形压力角选用通用的20°标准值，齿面加工精度等级控制在7级，能够满足中低速传动下的平稳性要求，直齿设计的优势在于加工工艺成熟、装配调整便捷，不需要像斜齿那样考虑轴向力的承载问题，对应的支撑结构可以简化，降低整体制造成本。在安装边界设计上，整套机构的轴向安装尺寸需要匹配变速器壳体的内部预留空间，惰轮的滑移行程需要严格对应拨叉的驱动行程，行程过大会导致齿轮啮合到位后出现顶齿问题，行程不足则会出现齿轮啮合长度不够，大扭矩传递时出现断齿风险。设计过程中需要重点校核惰轮滑移过程中的导向精度，导向轴与惰轮内孔的配合间隙控制在0.02-0.05mm之间，表面采用渗碳淬火处理，硬度达到HRC58-62，保证长期滑移磨损下的尺寸稳定性。

　　从实际使用工况出发，倒档工况下车辆通常处于静止或极低车速状态，齿轮啮合时的转速差远小于前进档换挡时的转速差，因此这套结构没有配备同步器组件，依靠驾驶员操作时的短暂停顿让齿轮转速匹配后完成啮合，这也要求齿轮的齿端加工出15°-20°的倒角，引导齿轮顺利滑入啮合位置，降低打齿概率。在润滑设计上，整套机构依靠变速器底部的齿轮油飞溅润滑，惰轮的最低位置需要浸入油面以下10-15mm，保证齿轮转动时能够带起足够的润滑油覆盖各啮合齿面，同时避免浸入深度过大导致搅油阻力过高。

　　对于结构设计从业者而言，这类倒档齿轮机构的建模过程需要重点关注各齿轮的参数化匹配，确保齿形的正确啮合，避免出现干涉问题，同时要预留拨叉的安装空间，校核整个滑移行程内不存在结构干涉，装配时需要调整各齿轮的轴向位置，保证啮合齿宽的对齐度偏差不超过0.5mm，避免偏载导致的齿面异常磨损。在轻量化设计层面，齿轮的辐板位置可以根据强度校核结果开设减重孔，在保证齿根弯曲强度、齿面接触强度满足最大传递扭矩要求的前提下，降低整套机构的转动惯量，让换挡操作更加轻便。不同于变速器内的前进档齿轮长期处于啮合传动状态，倒档齿轮的实际工作时长占比极低，但由于其直接决定车辆的倒车功能可用性，设计时的安全系数通常选取1.5-2倍，能够承受驾驶员误操作带来的瞬时冲击载荷，避免极端工况下的结构失效。
