直齿圆柱传动齿轮结构设计方案

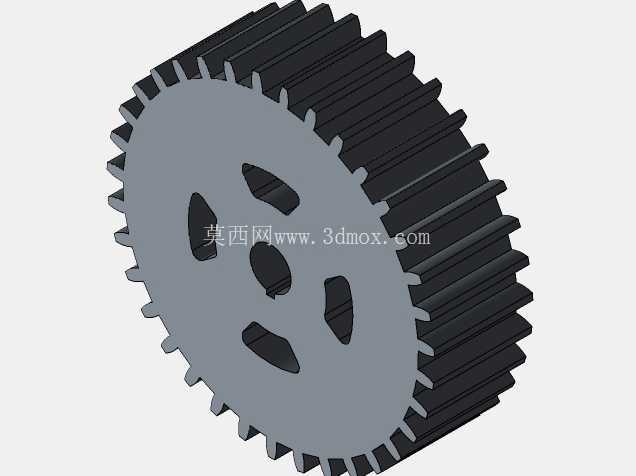

　　这款直齿圆柱齿轮主要面向中小载荷的定比传动场景设计，常见于小型电源设备的调压机构、轻工输送线的动力传递单元、小型机床的进给传动链路中，核心作用是在平行轴之间传递旋转扭矩，保证传动比恒定，不会出现轴向附加力，对支撑轴承的轴向载荷要求更低，适配多数常规平行轴传动的安装空间。从结构设计来看，这款齿轮采用了实心轮缘搭配减重孔辐板的结构形式，没有采用传统的轮毂键槽开孔设计，而是在辐板上均匀开设四个异形减重通孔，一方面是在保证轮体整体刚性的前提下降低自身转动惯量，减少传动启停阶段的惯性冲击，另一方面这四个通孔也可作为安装对位的工艺孔，方便装配时穿入工装调整齿轮的啮合侧隙，也能在齿轮高速运转时带动周边空气流动，带走啮合面产生的部分摩擦热量，降低齿面胶合的失效风险。

　　齿部采用标准渐开线直齿廓设计，齿顶修缘量控制在常规中小载荷传动的推荐区间，能有效减少轮齿啮入啮出瞬间的刚性冲击，降低传动过程中的噪音水平，齿宽尺寸经过匹配计算，比常规同模数齿轮的齿宽略窄，适配轴向安装空间紧凑的传动腔体，不会和腔体内的其他相邻零件发生运动干涉。在安装边界上，这款齿轮的中心孔为光滑通孔设计，可根据实际传动需求选配过盈配合压装、胀套连接或者顶丝固定的安装方式，中心孔的直径公差按照基孔制H7级精度预留，适配多数常规直径的传动光轴，不需要额外进行二次扩孔加工；齿轮的外径、齿根圆直径都经过尺寸链校核，安装时只要保证两轴的中心距偏差在IT7级精度范围内，齿面接触斑点就能达到齿高方向不小于40%、齿长方向不小于50%的要求，满足平稳传动的精度需求。

　　实际应用中，这类齿轮不需要复杂的轴向定位结构，只要在轴肩和卡簧的配合下就能完成轴向固定，装配时不需要调整轴向位置，对装配工人的技术要求更低，适合批量设备的装配流水线使用。从失效防护的设计角度考虑，轮缘部分的厚度预留了足够的磨损余量，即使齿面经过长期运转出现正常磨损，只要磨损量不超过齿厚的10%，就不会出现轮齿断裂的风险，辐板和轮缘的过渡位置采用了圆角过渡，避免应力集中导致的轮体开裂，即使在短时过载1.5倍额定载荷的情况下，也能保证结构不会出现塑性变形。

　　在传动适配性上，这款齿轮可以和同模数、同压力角的标准直齿轮、齿轮齿条正常啮合，不需要定制配对零件，设备维护时替换成本更低，不需要专门采购定制配件，常规的五金机加工渠道就能找到适配的配对传动件。针对不同的使用场景，这款齿轮的结构也预留了二次加工的余量，比如需要加装键槽的场景，可以直接在中心孔位置铣削标准平键槽，不会破坏辐板的整体刚性；如果需要在腐蚀环境下使用，也可以在轮体表面做发黑、镀锌或者喷塑处理，基体的结构尺寸不会因为表面处理出现影响装配的偏差。在运转特性上，直齿结构的啮合是沿齿宽方向全齿同时接触，不会出现斜齿传动的轴向分力，因此支撑端只需要选用普通深沟球轴承就能满足承载要求，不需要额外配置推力轴承，能有效降低整套传动机构的物料成本和装配复杂度。
