自动铁路站台道岔信号联动装置结构

项目分类:通用机械零部件 发布时间:2024-12-17 ID:855417
  • 自动铁路站台道岔信号联动装置结构
  • 自动铁路站台道岔信号联动装置结构
  • 自动铁路站台道岔信号联动装置结构
  • 自动铁路站台道岔信号联动装置结构
  • 自动铁路站台道岔信号联动装置结构
  • 自动铁路站台道岔信号联动装置结构
  • 自动铁路站台道岔信号联动装置结构
  • 自动铁路站台道岔信号联动装置结构
  • 自动铁路站台道岔信号联动装置结构
  • 自动铁路站台道岔信号联动装置结构
  • 自动铁路站台道岔信号联动装置结构
  • 自动铁路站台道岔信号联动装置结构
  • 自动铁路站台道岔信号联动装置结构
  • 自动铁路站台道岔信号联动装置结构
  • 自动铁路站台道岔信号联动装置结构
  • 自动铁路站台道岔信号联动装置结构
  • 自动铁路站台道岔信号联动装置结构
  • 自动铁路站台道岔信号联动装置结构
  • 自动铁路站台道岔信号联动装置结构
  • 自动铁路站台道岔信号联动装置结构
  • 自动铁路站台道岔信号联动装置结构
  • 自动铁路站台道岔信号联动装置结构

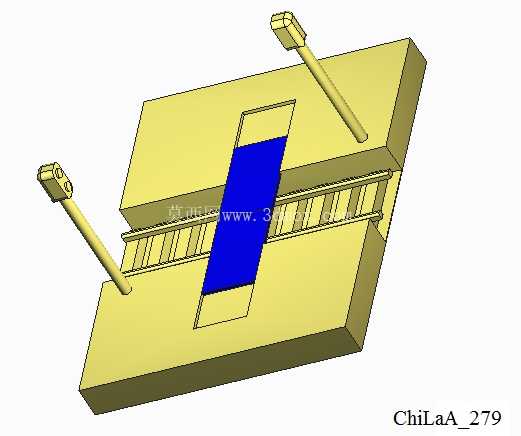

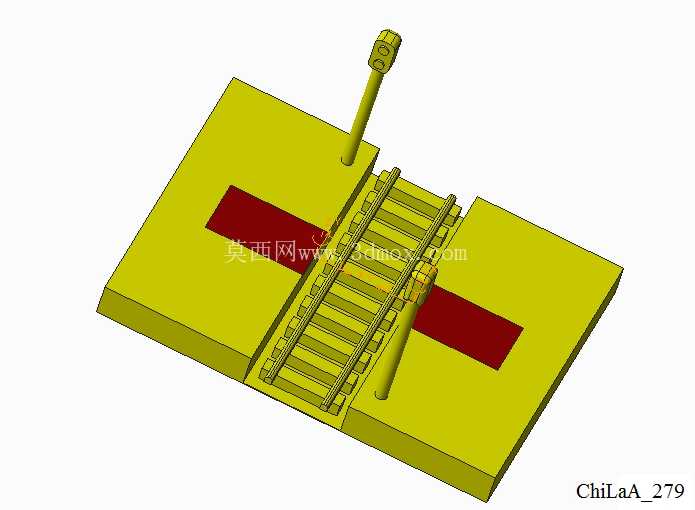

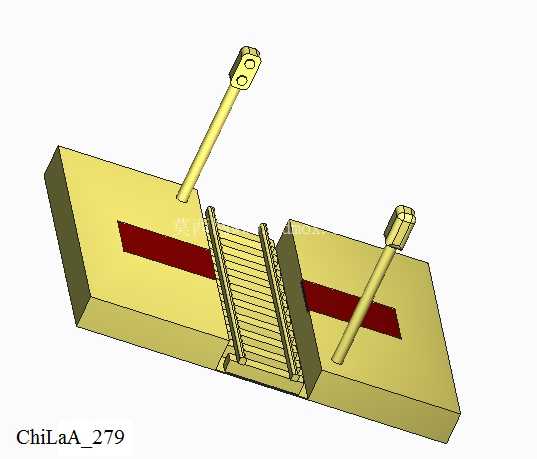

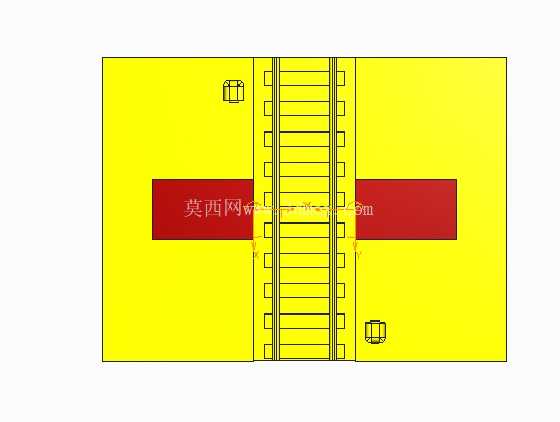

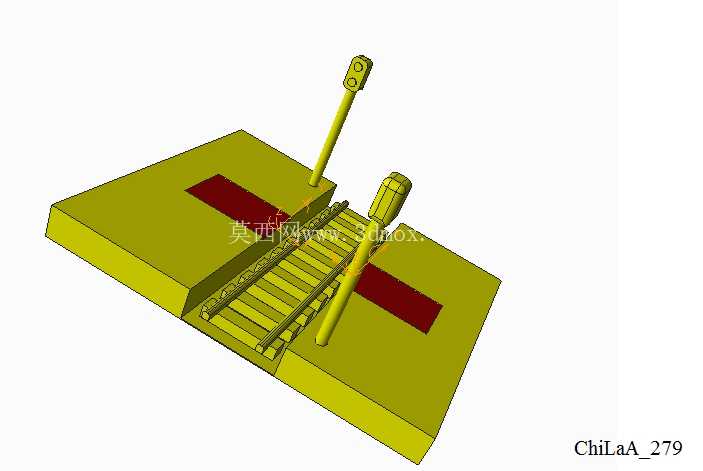

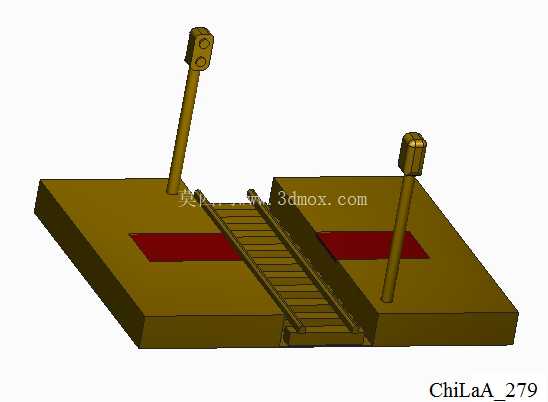

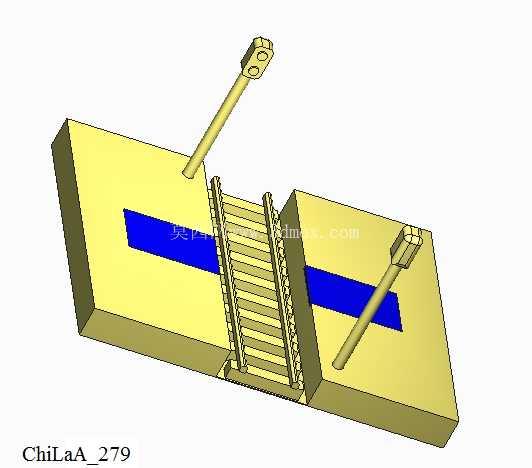

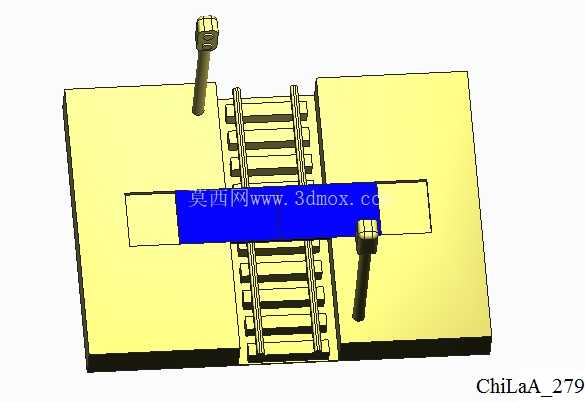

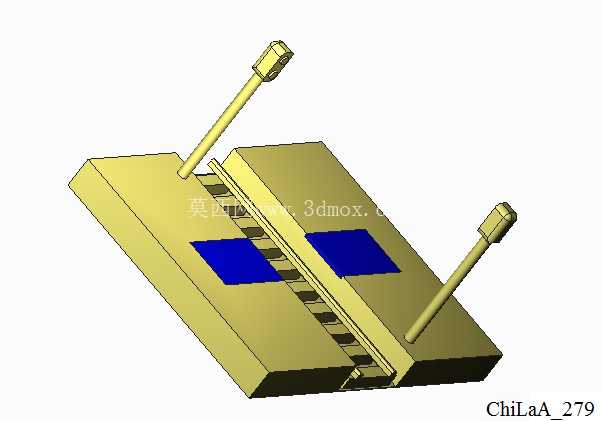

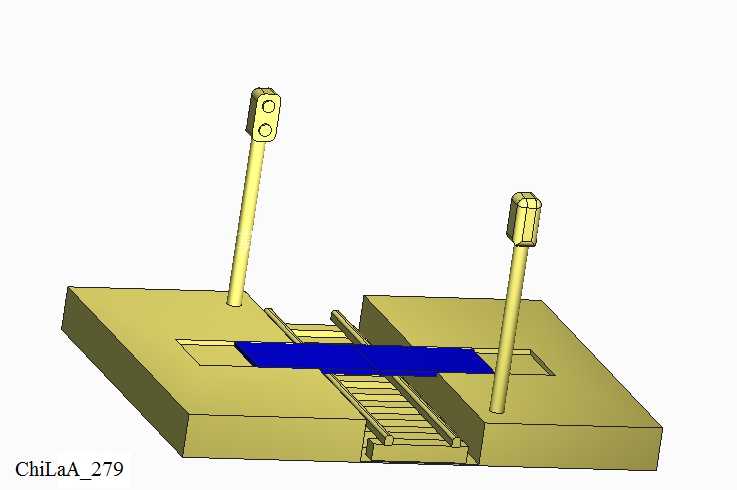

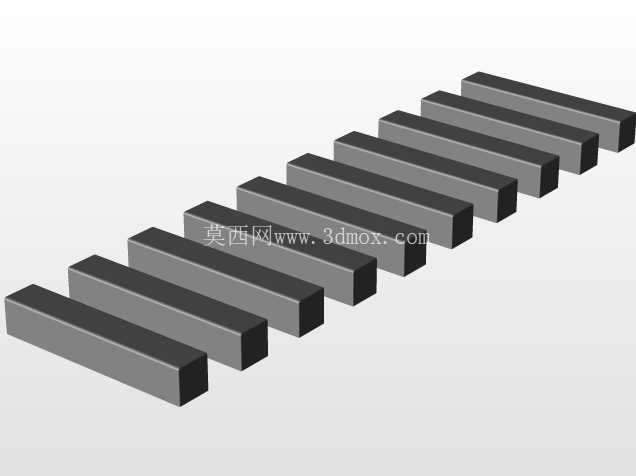

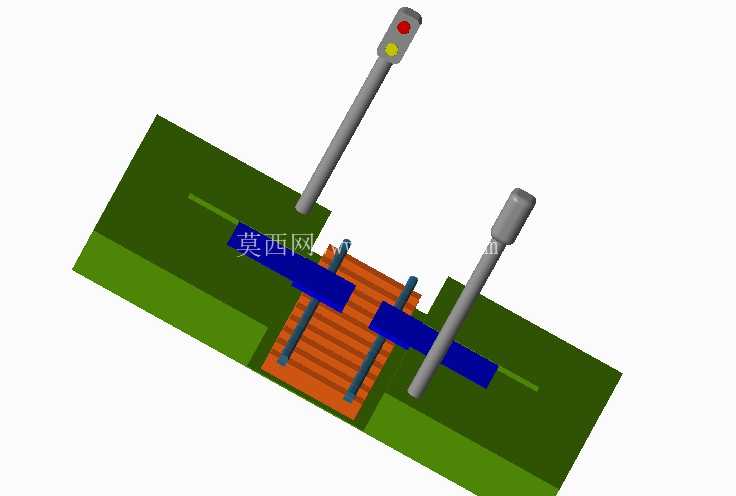

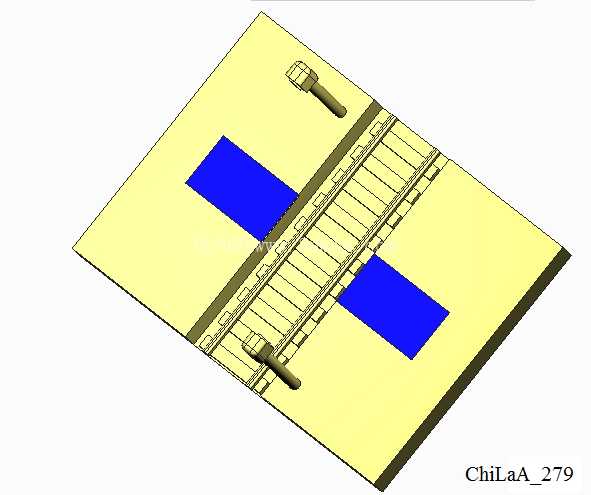

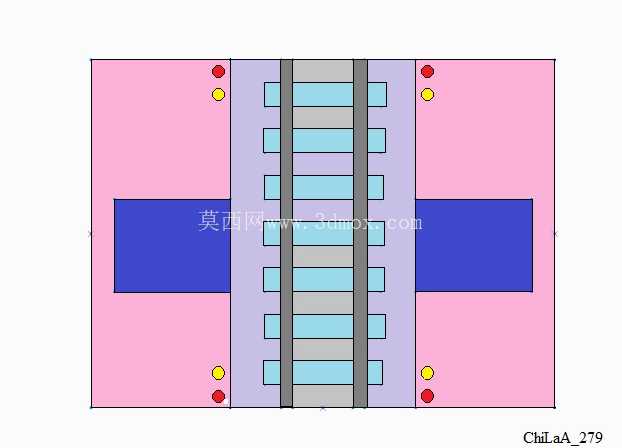

  这套结构针对小型场站、厂区专用线的铁路站台作业场景设计,核心解决传统人工扳道配合信号确认效率低、易出现误操作的问题,适配窄轨专用线、厂区内部转运线路的站台段使用,可在货物装卸对位、调车转线作业中实现道岔位置与信号指示的机械联动,无需额外布设复杂的电控线路,适合无持续供电保障的偏远场站、临时装卸站台部署。从结构布局来看,整体以站台段路基基体作为安装承载基准,绿色基体部分模拟站台边缘的轨道铺设基础,预留的轨道安装槽位严格匹配窄轨轨距的安装边界,道岔活动段设置在站台对位核心区域,橙色的轨枕排布间距符合专用线轨道的铺设规范,蓝色的道岔扳动连杆横向贯穿两组活动轨,直接与两根立式信号柱的底部转轴形成机械硬连接,完全规避电控信号延迟、线路故障带来的信号与道岔位置不匹配风险。

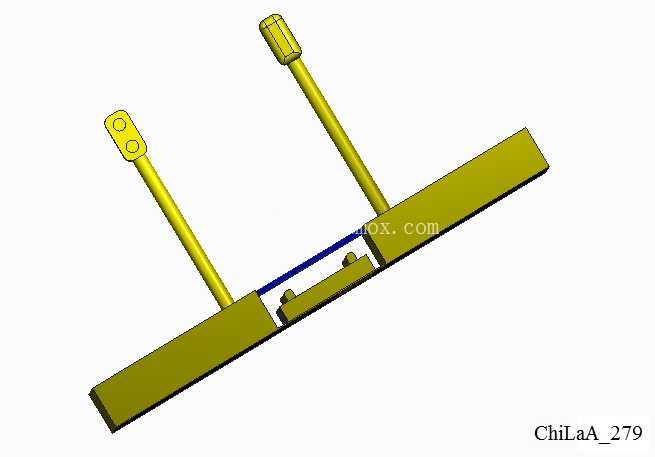

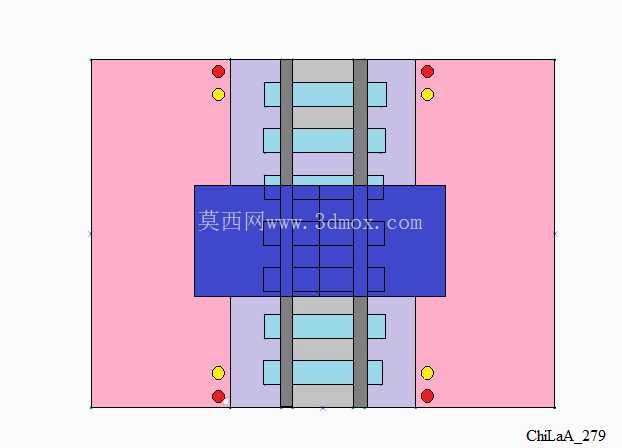

  设计过程中优先考虑现场安装的适配性,整体结构的安装边界控制在站台边缘向外延伸1.2米范围内,不会侵入站台的人员通行、货物装卸作业空间,信号柱的高度设置为高出轨面1.8米,确保调车司机、现场作业人员在150米可视范围内就能清晰识别信号状态,其中带红、黄标识的信号柱对应道岔开通直向站台装卸位的状态,无标识的金属柱对应道岔开通侧向避让线的状态,道岔扳动到位后信号柱会同步旋转切换指示面,完全依靠机械传动实现位置同步,不需要额外的信号校准步骤。

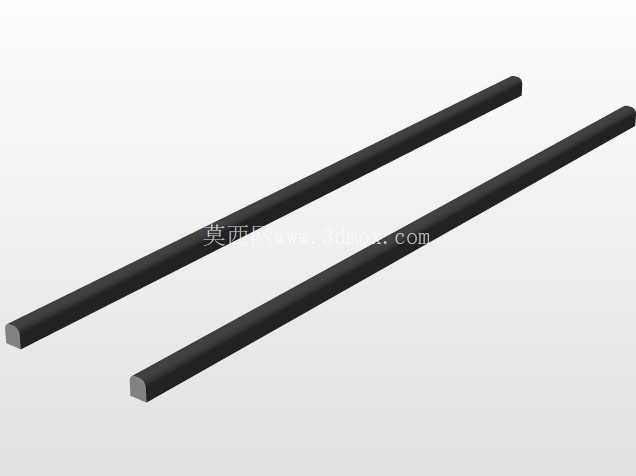

  结构细节上,道岔活动轨与固定轨的衔接处做了过渡圆角处理,避免轮缘通过时出现卡滞、冲击,连杆与轨枕的连接位置设置了耐磨衬套,减少长期往复扳动带来的磨损,信号柱底部的转轴采用防尘密封结构,适配户外场站多粉尘、易淋雨的使用环境,日常维护仅需定期在连杆铰接点、转轴位置加注润滑脂即可,不需要复杂的电控系统运维。在实际作业场景中,现场作业人员扳动道岔的同时就能完成信号状态的切换,不需要在扳道后再单独确认信号机状态,单人次即可完成调车对位的全部操作,相比传统分体式道岔与信号装置,能减少40%左右的对位作业时间,同时彻底杜绝道岔与信号位置不匹配引发的挤岔、误进线路风险。

  建模过程中所有配合面的公差设置均按照机械加工的常规精度选取,连杆的行程与道岔活动轨的移动距离做了1:1的匹配校验,信号柱的旋转角度与道岔开通位置做了对应限位,避免扳动过位导致的信号指示错误,整体结构的零部件均采用常规型材、标准件加工,不需要定制特殊规格的构件,现场安装时仅需按照轨距定位固定基体,调整好连杆的初始位置即可投入使用,能够直接适配现有多数厂区专用线、小型货运站台的改造需求,不需要对原有轨道基础做大规模改动。
