方程式赛车悬架用弹簧连接固定支架

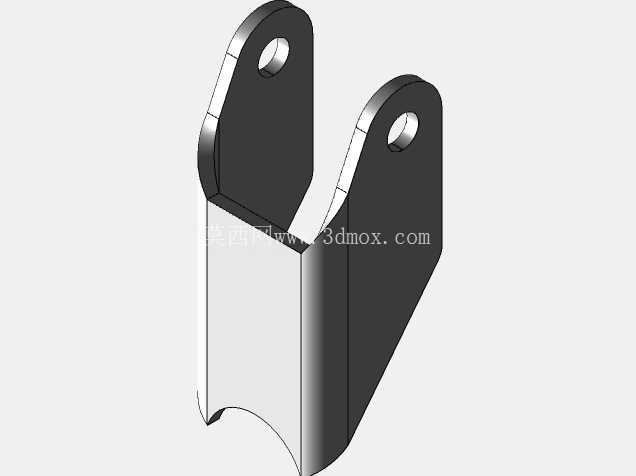

　　该支架作为方程式赛车悬架系统中弹簧组件的核心承载连接件，主要承担弹簧端部的定位、载荷传递与运动约束功能，在赛车高速过弯、颠簸路面行驶工况下，需承受来自弹簧的交变冲击载荷与侧向分力，保障悬架系统的运动轨迹符合设计预期，避免弹簧出现偏移、窜动导致的悬架刚度异常问题。从结构设计逻辑来看，整体采用U型分叉式钣金构型，两个对称布置的支耳向上延伸，每个支耳顶端预制同轴安装孔，用于穿设铰接销轴实现与悬架摇臂或车架安装座的铰接连接，支耳与底部承托段采用大圆角过渡，避免应力集中导致的疲劳断裂问题，底部承托面设置弧形缺口，刚好匹配弹簧端部的外径轮廓，能够对弹簧端部形成周向限位，无需额外加装定位套即可限制弹簧的径向位移，减少装配环节的零件数量。

　　在安装边界层面，两个支耳的安装孔同轴度公差需控制在0.05mm以内，避免铰接时出现卡滞，影响悬架的动态响应速度；支耳的厚度根据弹簧最大工作载荷下的剪切应力计算确定，预留1.5倍的安全系数，保障极限工况下不会出现支耳断裂失效；整体安装后，支架的摆动范围需与周边悬架杆件、车架结构预留不小于10mm的安全间隙，避免赛车在极限压缩行程中出现运动干涉。从实际应用场景出发，该类支架除了用于方程式赛车的悬架系统，也可适配小型全地形车、越野摩托的后悬架弹簧固定场景，在设计时针对不同载荷等级的弹簧，可通过调整支耳厚度、安装孔孔径、底部承托面的弧度尺寸实现快速改型，无需重构整体拓扑结构。

　　建模过程中需重点关注过渡圆角的曲率连续性，避免钣金折弯处出现应力突变，安装孔的端面需预留沉头或平垫安装位，保障销轴装配后的端面贴合度，底部弧形缺口的边缘需做去毛刺处理，防止长期交变载荷下缺口边缘刮擦弹簧表面造成弹簧涂层破损，引发锈蚀失效。在功能特性上，该支架采用一体化钣金折弯成型工艺，相比焊接式分体支架具备更高的结构强度与一致性，无焊接变形带来的尺寸偏差，装配时仅需将弹簧端部卡入底部弧形槽，再通过销轴穿过两个支耳的安装孔完成固定，装配工序简单，后期维护更换时无需拆解周边过多悬架部件，可大幅缩短赛事中的维修更换时长。

　　针对赛车轻量化设计需求，支架在非承载区域可做适当的减重挖除，但需避开应力集中的过渡区域与安装孔周边的承载面，保障减重后结构的刚度与强度仍满足工况要求，挖除区域的边缘同样需做圆角处理，避免应力线集中引发的开裂问题。
