NX2027网球拍运动器材三维结构设计

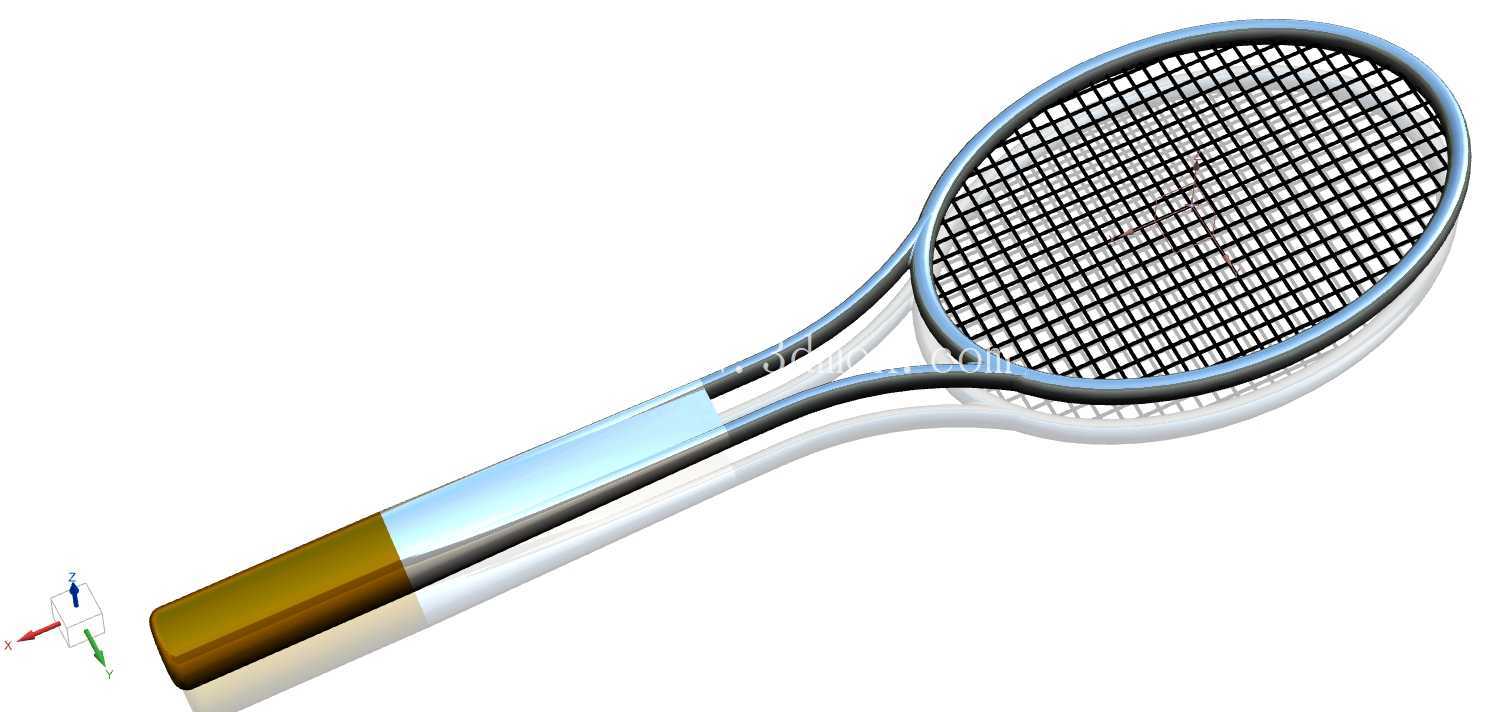

　　这款网球拍的三维结构设计，首先要考虑职业赛事与业余训练两类场景的实际使用需求，拍框采用椭圆流线型轮廓，整体长度控制在685mm的常规成人拍标准区间，拍头宽度260mm，拍喉位置做了渐变收窄的过渡结构，既保证击球区域的有效覆盖范围，也能降低挥拍过程中的空气阻力，提升挥速响应效率。拍框截面采用空心薄壁结构，壁厚均匀控制在2.2mm，沿拍框周圈做了等距的线孔预留，每个线孔的倒角都做了R0.5的圆弧处理，避免穿线后网线与孔壁硬接触产生应力集中，延长网线的使用寿命。

　　拍喉位置是连接拍头与握柄的核心受力区域，这里采用了双支臂的对称结构，两支臂之间预留了12mm的镂空间隙，既可以降低整体重量，也能在击球瞬间吸收部分冲击震动，减少震动传递到握柄位置引发的运动损伤。拍喉与拍框的衔接位置做了渐变加厚处理，从支臂的3mm壁厚平滑过渡到拍框的2.2mm壁厚，避免截面突变带来的应力集中问题，在大力击球的载荷工况下，该区域的应力分布可以控制在材料屈服强度的30%以内，满足长期使用的结构强度要求。握柄部分采用八边形截面设计，截面外接圆直径32mm，长度200mm，符合成人手掌抓握的人机工程尺寸，握柄末端做了10mm长度的锥形加粗结构，防止挥拍过程中球拍脱手。

　　握柄与拍喉的连接位置做了定位止口设计，止口深度8mm，配合面公差控制在H7/h6的间隙配合范围，方便后续不同规格握柄的替换安装，也能保证连接位置的同轴度，避免拍头与握柄不同心带来的击球偏移问题。网面部分采用纵横交错的网格结构，网线直径1.3mm，网格间距8mm，纵横网线的张紧力预留了调整空间，在三维建模过程中对网线做了预张力的模拟，保证网面在静止状态下保持平整，击球时可以通过网面的弹性形变吸收来球冲击力，同时提供足够的反弹力将球击出。整个拍体的重量分布做了优化设计，拍头部分占总重量的60%，握柄部分占40%，平衡点位于拍喉上方35mm位置，属于进攻型球拍的重量分布区间，既可以保证底线击球的力量传递，也能满足网前截击的操控灵活性。

　　在建模过程中，所有曲面都做了G2连续的曲率处理，拍框外表面没有尖锐棱角，所有过渡位置都做了圆弧倒角，既可以降低生产过程中的脱模难度，也能避免使用过程中磕碰带来的结构损伤。安装边界方面，该款球拍的所有零部件都采用模块化设计，拍框、拍喉、握柄三个主体部分可以单独拆分替换，线孔位置的尺寸兼容市面上主流的网球线规格，握柄部分可以根据使用者的手型大小更换不同厚度的握把胶，不需要对主体结构做二次加工。从实际使用场景来看，这款结构设计既可以满足日常业余训练的强度要求，也能适配职业赛事的使用标准，结构上的减震设计可以有效降低网球肘等运动损伤的发生概率，轻量化的结构设计也能减少长时间挥拍带来的手臂疲劳。在结构验证环节，对拍体做了多工况的受力模拟，包括正手击球、反手击球、发球、网前截击等不同动作下的载荷分布，所有受力位置的形变都控制在1mm以内，不会因为击球载荷产生永久形变，保证球拍的长期使用精度。
