倾斜传动用万向钩式接头结构设计

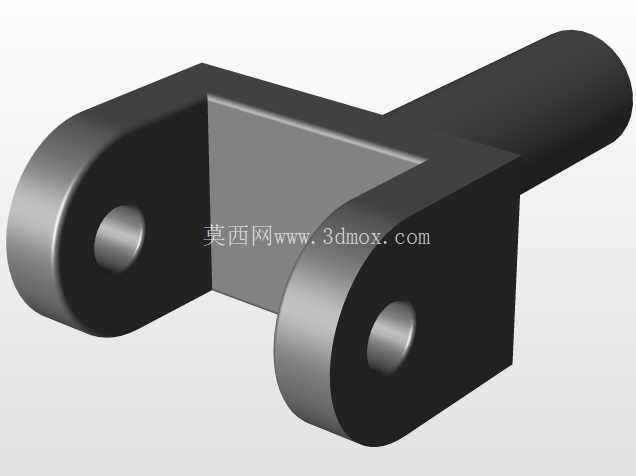

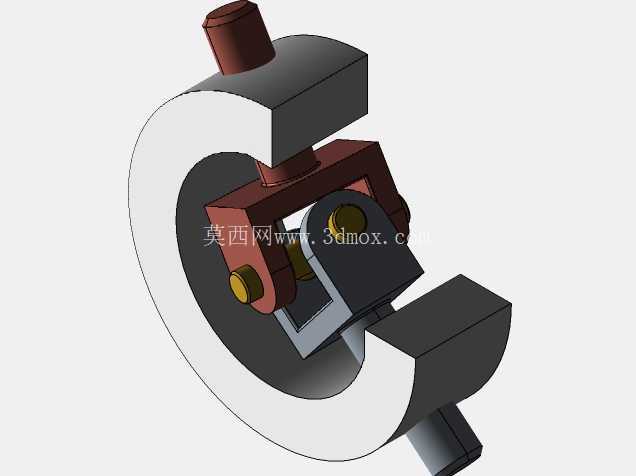

　　在各类存在轴系夹角偏移的动力传递场景中，这类钩式万向接头是解决非同轴传动的核心部件之一，常见于小型传动设备、工装夹具调整机构、轻工机械的动力输出端，尤其适用于两轴之间存在持续小角度倾斜、同时需要传递一定扭矩的工况，相比普通十字轴万向节，这种钩式结构的拆装便捷性更高，允许的轴向窜动量更大，在需要频繁调整传动角度的测试工装、小型输送线的转角传动位都有大量实际应用。从结构功能来看，该接头通过两组互相垂直的铰接副实现角度补偿，外侧的C形钩架作为主动端承接输入轴的扭矩，内部的十字铰接块将扭矩传递至从动端轴头，两组铰接轴的轴线互相垂直且交于一点，保证传动过程中输入输出轴的角速度波动控制在合理范围内，避免传动过程中出现卡滞或额外的冲击载荷。

　　设计过程中首先要确定铰接点的回转中心位置，确保两轴的最大倾斜角度满足使用需求，常规工况下这类小型万向接头的单节允许轴间夹角在25度到35度之间，铰接销轴的直径需要根据传递的额定扭矩核算剪切强度，销轴与铰接孔之间采用间隙配合，保证转动灵活的同时避免径向窜动量过大，外侧钩架的开口尺寸需要匹配内部铰接块的摆动范围，防止大角度传动时钩架内壁与铰接块发生运动干涉。外形尺寸方面，该接头的径向最大轮廓为外侧C形架的外圆直径，轴向安装尺寸从主动端轴头端面到从动端轴头端面，两端的轴头采用标准圆柱轴结构，可根据安装需求设计为平键连接、销连接或者顶丝固定的形式，安装时需要保证主动轴与从动轴的回转中心尽量与铰接点重合，避免出现额外的偏心载荷，铰接部位需要预留润滑空间，可在销轴位置设计注油孔，适配长期运转的工况需求。

　　实际选型应用时，需要先核算传动系统的峰值扭矩，确保接头的额定扭矩大于系统峰值扭矩的1.5倍，同时确认安装空间的径向与轴向尺寸是否匹配接头的轮廓边界，若传动夹角超过单节接头的允许范围，可采用双节串联的方式布置，保证传动的平稳性。这类钩式万向接头相比传统的十字万向节，结构零件数量更少，加工难度更低，维护时仅需要更换磨损的铰接销轴即可，在中小扭矩的倾斜传动场景下具备更高的性价比，建模过程中需要重点验证各零件在最大倾斜角度下的运动间隙，确保全角度范围内无干涉，铰接孔的同轴度、销轴的圆柱度都需要满足对应公差要求，避免装配后出现转动卡涩的问题。
