黄铜螺纹式弹簧复位水阀结构设计

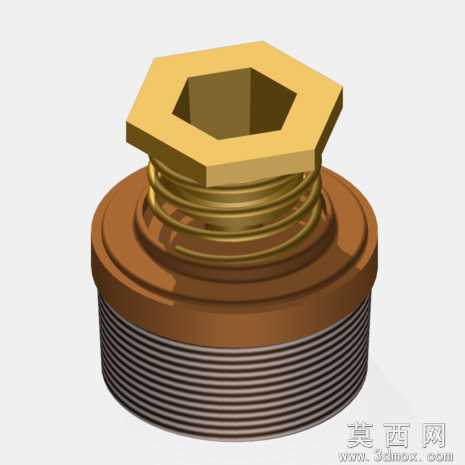

本水阀模型采用三维参数化建模方式完成整体结构搭建，建模过程中优先遵循机械加工的工艺合理性，对各部件的配合公差预留了合理的装配间隙，确保模型可直接对接后续的工程图导出与生产加工参考。模型整体分为三大核心结构模块：顶部的六角驱动端、中部的弹簧复位组件、下部的外螺纹连接阀体。顶部六角结构采用正六棱柱拉伸切除成型，内孔做了阶梯式过渡设计，既保证扳手拧动时的受力接触面足够，又避免了锐角应力集中问题，建模时对六角棱边做了0.2mm的倒角处理，还原真实五金件的加工细节。中部的复位弹簧采用螺旋扫描特征生成，严格按照圆柱螺旋压缩弹簧的参数规范设定螺距、簧丝直径与中径，弹簧两端做了并圈磨平处理，保证弹簧与上下接触面的贴合度，装配时弹簧与中心导柱采用间隙配合，确保复位动作顺畅无卡滞。下部阀体分为两个功能段，上段为棕色密封基座，采用橡胶类密封材质的视觉表现，建模时做了多层环形凹槽结构，用于嵌入密封圈提升连接密封性；下段为外螺纹连接段，采用真实的管螺纹牙型扫描生成，螺纹收尾处做了退刀槽结构，符合实际管件的加工工艺要求。材质渲染阶段，对顶部六角结构与弹簧部件赋予黄铜金属材质，调整金属粗糙度与反射参数，还原铜质五金件的哑光金属质感，避免过度反光造成的视觉失真；对上部密封基座赋予深棕色丁腈橡胶材质，添加细微的颗粒质感表现橡胶的表面肌理；对下部螺纹段赋予与顶部一致的黄铜材质，通过光影调整突出螺纹牙型的层次感。整体装配采用自下而上的建模思路，先完成单个零件的参数化建模，再按照实际装配关系添加同轴、面贴合等配合约束，确保各部件的相对位置准确，可直观展示水阀的弹簧复位工作原理，即顶部受压时弹簧压缩实现通路开启，外力撤除后弹簧回弹带动阀芯复位切断通路，模型结构完整无几何错误，各部件可单独拆分用于结构拆解演示与工艺分析。
