带侧支管双法兰90度弯头结构设计

　　在工业流体输送系统的管路布设场景中，受安装空间限制、管路走向调整、支路分流需求的多重约束，常规等径直弯头往往无法满足复杂工况的布设要求，本次设计的带侧支管双法兰90度弯头，正是针对这类细分场景开发的管路连接件。从实际应用场景来看，这类带侧支管的弯头常见于化工流体输送管网、市政给排水支路、暖通空调循环水系统、小型工艺装置的管路集成段，可在实现主管路90度转向的同时，直接引出小口径支路完成压力检测、介质取样、支路分流、排空泄压等功能，无需在直管段额外开孔焊接三通，能大幅减少管路焊点数量，降低现场安装的焊接工作量与泄漏风险。

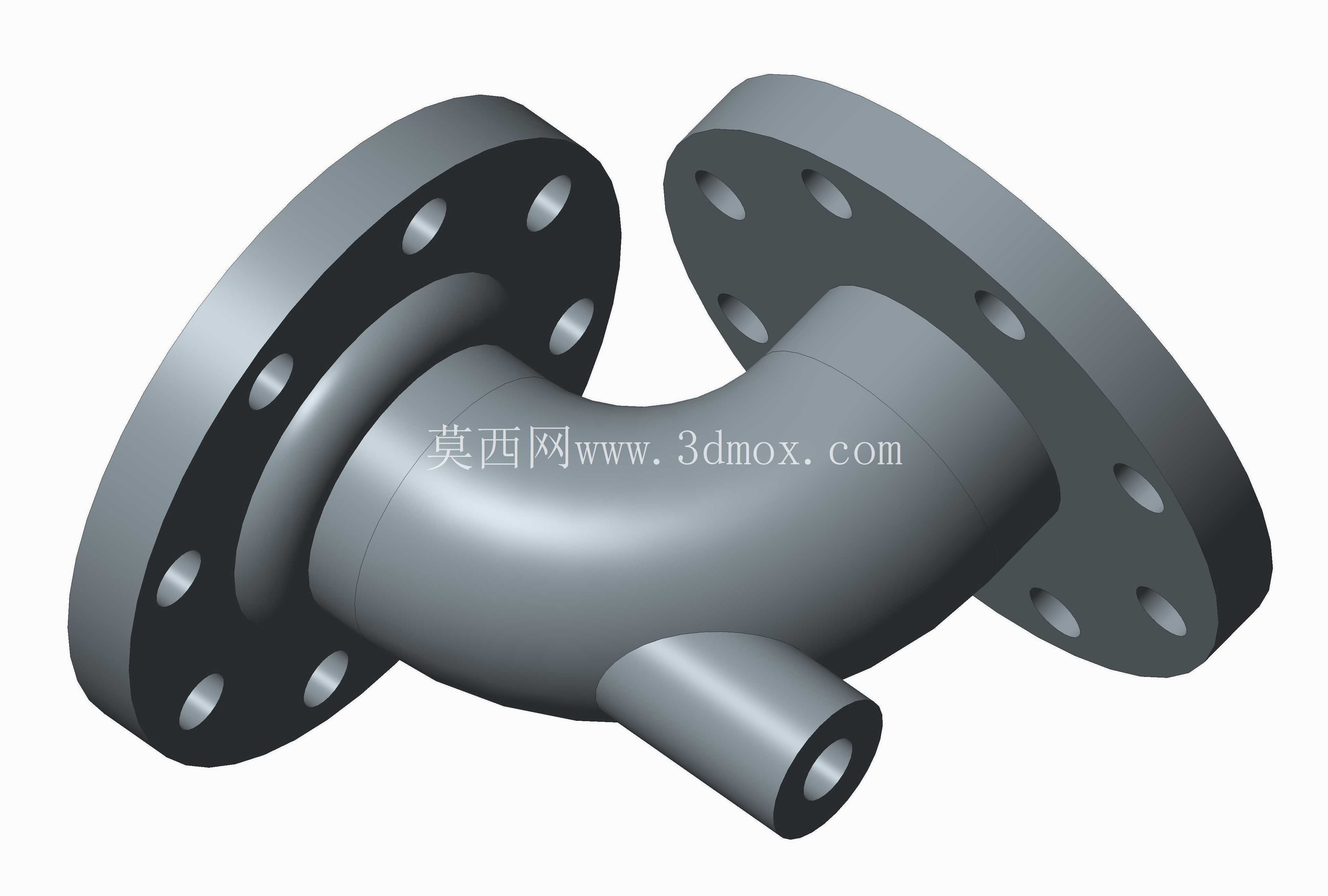

　　从功能特性层面看，该弯头主体采用90度圆弧弯转结构，弯曲半径符合常规管路流体阻力设计要求，可有效降低介质转向时的局部阻力损失，减少介质对管壁的冲蚀磨损，尤其适用于含少量固体颗粒的流体输送场景，避免直角弯头易出现的涡流磨损、局部堵塞问题。两端的法兰连接结构采用标准凸面法兰设计，法兰盘上均匀分布螺栓通孔，可与同压力等级的标准法兰管路、阀门、设备接口直接配对安装，连接密封性能可靠，拆装维护便捷，无需对管路进行切割改动即可完成部件更换。弯头外侧引出的小口径侧支管与主管路一体成型，支管端部同样采用法兰连接结构，可直接对接压力表、取样阀、排空阀或者小口径支路管路，避免现场开孔焊接带来的主管变形、焊缝应力集中、焊接质量不稳定等问题，整体结构的一致性与可靠性远高于现场改装的焊接件。

　　在设计思路上，建模阶段首先确定主管路的通径与压力等级参数，匹配对应标准的法兰连接尺寸，确保法兰盘的螺栓孔分布、密封面尺寸、法兰厚度完全符合通用管路安装标准，避免出现安装时孔位不对、密封面不匹配的问题。弯头的弯曲段采用等壁厚圆弧过渡设计，弯管段的壁厚与两端直管段保持一致，同时在弯管与法兰连接的位置做了局部加厚过渡处理，抵消管路安装时螺栓预紧力带来的局部应力，避免长期使用过程中连接位置出现应力开裂。侧支管的开设位置选在弯头外侧弧面的中点位置，该位置介质流态相对稳定，开设支管后对主管路的流体扰动最小，同时支管与主管的连接位置做了圆角过渡处理，减少应力集中点，避免压力波动时连接位置出现疲劳损坏。建模过程中对所有连接棱边做了倒角处理，既消除加工过程中的锐边安全隐患，也能减少安装过程中密封垫片被锐边划伤的概率，提升密封可靠性。

　　从外形尺寸与安装边界来看，该弯头两端法兰的端面间距根据弯管弯曲半径匹配标准管路安装尺寸，可直接替换同通径的常规90度法兰弯头，无需调整原有管路的安装跨度，适配现有管路的改造升级需求。侧支管的轴线与弯头两端法兰的轴线呈空间垂直状态，支管的法兰端面朝向与主管路安装方向互不干涉，安装完成后侧支管的操作空间充足，方便后续在支管上安装阀门、仪表等附件，不会出现扳手操作空间不足、附件安装与周边管路碰撞的问题。法兰盘的外圆尺寸、螺栓孔中心圆直径均严格遵循对应压力等级的法兰标准，安装时可直接匹配标准规格的螺栓、螺母与密封垫片，无需定制非标紧固件。整体结构的外形轮廓无突出的尖锐结构，安装后管路外表面整齐，方便后续做保温层包覆、防腐涂层处理，适配不同工况的管路防护要求。

　　在实际选型应用中，该结构可根据输送介质的特性匹配不同的材质与压力等级，针对腐蚀性介质可调整材质适配耐腐蚀要求，针对高压工况可调整法兰厚度与管壁厚度满足承压需求，一体成型的结构也可适配铸造、模锻、机加工等多种加工工艺，批量生产时的工艺性良好，成品尺寸一致性高，无需复杂的后续焊接整形工序。相较于常规弯头加焊接支管的组合结构，该一体结构的安装工序更少，现场安装时仅需完成两端法兰与侧支管法兰的螺栓紧固即可，大幅缩短管路安装的施工周期，同时减少焊缝数量也降低了管路系统的泄漏点，提升长期运行的稳定性，尤其适合对管路可靠性要求较高的工艺装置、消防管路、循环水系统等场景使用。
