三槽式间歇传动日内瓦机构结构设计

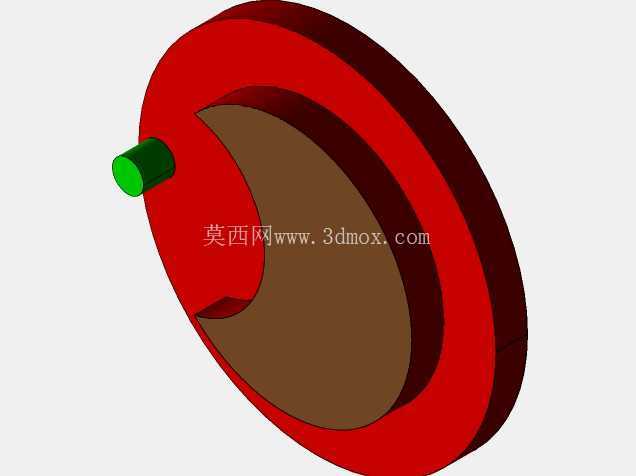

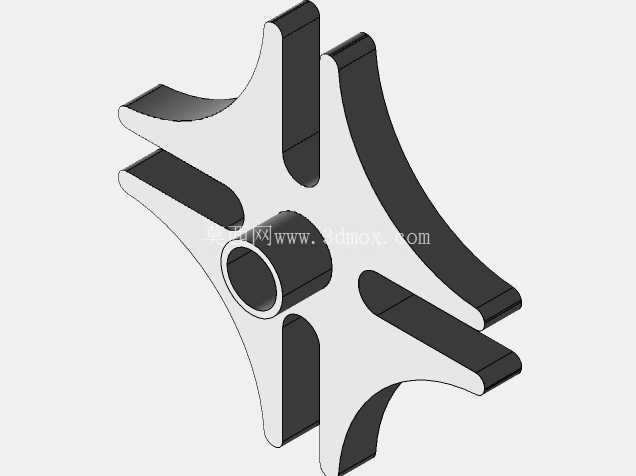

　　在自动化生产线的转位送料、多工位转盘切换、轻工包装设备的工位步进场景里，间歇传动机构是实现工位精准停顿与步进动作的核心构件，三槽日内瓦机构作为槽轮机构的经典构型，凭借结构紧凑、传动可靠的特性，在中低速间歇传动场景中有着极高的应用占比。这套机构的核心构件包含带三个径向槽的日内瓦轮、主动曲柄以及作为安装基准的底座，主动曲柄上的圆柱销在连续回转过程中，会在特定角度范围内嵌入日内瓦轮的径向槽，拨动槽轮完成固定角度的步进转动，当圆柱销脱离槽口后，槽轮上的凹弧锁止面会与曲柄上的凸弧锁止面贴合，让槽轮在非传动阶段保持稳定的静止状态，避免工位出现偏移晃动。从实际应用的工况适配来看，三槽构型相比常见的四槽、六槽日内瓦机构，单次步进的转位角度更大，单圈可完成三次工位切换，适合工位数量少、单步转位角度要求为120度的设备布局，比如小型日化产品的灌装旋盖一体机转台、半自动端子压接设备的工件换位结构，都能看到这类三槽日内瓦机构的应用，它不需要额外的定位锁止组件，依靠自身的弧面配合就能实现停顿阶段的位置锁定，相比棘轮传动、不完全齿轮传动，传动过程的冲击更小，运行噪音更低，在中轻载、转速不超过每分钟100转的间歇传动场景里，维护成本远低于其他间歇传动结构。

　　在结构设计层面，这套机构的尺寸边界需要结合实际安装空间做适配，首先要确定主动曲柄的回转中心与日内瓦轮回转中心的中心距，这个参数是整个机构的尺寸基准，中心距的大小直接决定了槽轮的外径、曲柄销的回转半径以及锁止弧的半径，设计时需要先根据工位转位角度确定槽数，三槽结构的槽间夹角为120度，对应的曲柄主动拨销的回转角度为60度，也就是说曲柄每转一圈，有60度的角度区间是驱动槽轮转位，剩下300度的区间槽轮处于锁止静止状态，这个运动特性决定了它的动停时间比为1:5，适合工位需要较长停留时间完成加工、装配、检测动作的场景。建模过程中需要重点关注几个配合公差的把控，首先是曲柄销与日内瓦轮槽的侧面间隙，间隙过小会导致传动卡滞，在温度变化或者构件出现轻微磨损后容易出现憋停问题，间隙过大则会导致转位到位后存在回程间隙，工位定位精度不足，一般在中低速应用场景下，这个间隙控制在0.02到0.05毫米之间即可满足使用要求。其次是锁止弧的配合精度，锁止弧的半径需要与曲柄上凸弧的半径保持一致，两个弧面的同轴度需要控制在0.02毫米以内，否则在锁止阶段会出现槽轮轻微窜动的问题，影响工位的重复定位精度。安装边界方面，底座作为整个机构的承载基准，需要预留两个回转副的安装孔位，两个孔的中心距公差需要控制在IT7级精度以内，同时底座的安装平面需要保证平面度不低于0.03毫米，避免两个回转轴出现平行度误差，导致传动过程中出现偏磨、卡滞的问题。日内瓦轮的厚度需要根据传递的扭矩大小做调整，一般在传递扭矩不超过5牛米的轻载场景下，槽轮厚度取中心距的1/8到1/6即可满足强度要求，曲柄的厚度可以略小于槽轮厚度，曲柄销的直径需要根据接触强度计算确定，避免销与槽的接触面压应力过大导致过早磨损。

　　从实际使用的维护角度来看，这类开式传动的日内瓦机构需要定期在槽的工作面、曲柄销表面以及两个回转副位置添加润滑脂，降低构件磨损速度，锁止弧面不需要额外润滑，避免油污粘附粉尘颗粒导致弧面磨损出现定位间隙。在布局设计时，需要注意主动曲柄的驱动端一般连接减速电机的输出轴，不需要额外添加减速结构，因为日内瓦机构本身是定传动比的间歇传动，输入轴连续回转就能输出固定角度的间歇转动，相比采用伺服电机配合分割器的方案，这套结构的成本更低，结构更简单，适合对定位精度要求在0.1度以内、转速不高的自动化工位使用。

　　需要注意的是，三槽日内瓦机构在传动起始和终止阶段的加速度存在一定突变，不适合高速传动场景，如果设备的工位切换节拍要求很快，就需要考虑增加缓冲结构或者选用更多槽数的槽轮构型，或者改用弧面凸轮分割器来实现更平稳的高速间歇传动，但在低速、低成本的应用场景下，这套三槽日内瓦机构的性价比优势非常明显，结构简单易加工，普通的铣削加工就能完成所有构件的制作，不需要复杂的加工工艺，很多小型自动化设备的非标设计中，工程师都会优先选用这类成熟的间歇传动结构来实现工位步进功能，既可以缩短设计周期，也能降低后续的设备调试和维护难度。
