Creo练习用管道支撑固定支座结构

　　这类管道支撑固定支座，在工业管路布设场景中应用十分广泛，不管是厂区工艺管线架设、设备配套管路固定，还是小型液压气动系统的管路排布，都能看到这类结构的身影。它的核心作用是承托圆形管道，限制管道在径向、轴向的不必要位移，同时抵消管路运行中产生的振动载荷，避免管道因自重、介质冲击或者设备共振出现焊缝开裂、接口松脱的问题。

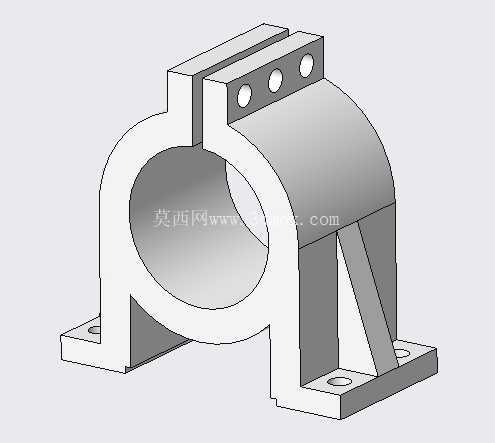

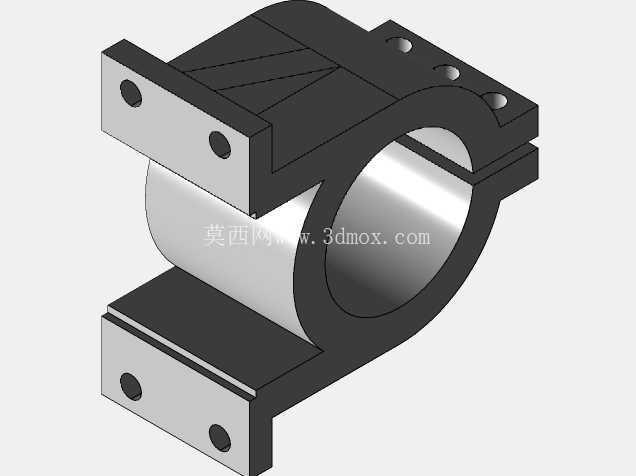

　　从结构功能来看，这个支座采用下半圆环抱的承托形式，上半部分设置带安装孔的压板结构，安装时可以将管道卡入下半圆承托槽内，再通过上侧压板的紧固件锁紧，实现对管道的牢靠固定，相比全环抱式的管夹，这种结构安装时不需要从管道端部穿套，适合已经布设完成的管路改造、局部加固场景，现场施工的灵活性更强。底部设置两个带安装孔的支脚，支脚和主体承托结构之间加设了三角形加强筋，别小看这两处加强筋，在承受较重管道或者存在振动载荷的工况下，它能大幅降低支脚和主体连接位置的应力集中系数，避免长期受载出现焊缝断裂或者结构变形的问题。

　　设计这类支座的时候，首先要匹配对应管道的外径尺寸，下半圆承托面的弧度必须和管道外圆完全贴合，要是弧度加工偏差过大，安装后就会出现线接触而非面接触的情况，局部压应力过大会直接硌伤管道外壁，尤其是PVC、PPR这类非金属管道，甚至会出现长期受压破损漏液的问题。上侧压板的安装孔位要和主体上的凸台孔位同轴，凸台位置做了加厚处理，就是为了增加螺纹啮合长度，避免反复拆装紧固件的时候出现滑牙问题。底部支脚的安装孔采用长圆孔设计？不对，看这个模型的支脚孔是圆孔，哦不对，仔细看是两个沉头孔，这种设计是为了适配内六角圆柱头螺钉安装，沉头深度要和螺钉头高度匹配，保证安装后螺钉头不突出支脚底面，避免支座安装后出现放置不稳的问题。

　　安装边界方面，这类支座的安装基面需要保证足够的平面度，要是基面凹凸不平，支脚锁紧后会让主体承托结构产生内应力，长期受载容易出现变形。两个支脚的孔间距要和安装基座上的预留孔位完全对应，孔位偏差超过1mm就会出现安装强制对位的问题，直接给结构带来附加装配应力。承托半圆的中心高度是核心安装尺寸，这个尺寸直接决定了管道架设的标高，要是中心高度偏差过大，多组支座共同承托同一段长管道的时候，就会出现部分支座悬空不受力、部分支座过载的情况，严重时会让管道产生弯曲变形。

　　建模练习的时候，这类结构非常适合初学者掌握基础的特征命令，比如拉伸、切除、筋特征、圆角命令的使用，建模过程中要特别注意各部分壁厚的均匀性，主体承托部分的壁厚要保持一致，避免出现壁厚突变导致的应力集中问题，加强筋和主体连接的位置要做适当的圆角过渡，不能直接做成直角连接，直角位置在受载时的应力集中系数能达到平滑过渡位置的3倍以上，实际加工生产中也很容易出现铸造或者注塑缺陷。另外上侧压板的三个安装孔要保证孔距一致，和下方凸台的孔位完全同轴，这些细节都是实际结构设计中必须注意的要点，通过这类简单零件的建模练习，能快速建立起结构设计的公差配合意识、工艺合理性意识，为后续复杂装配体的设计打下扎实基础。

　　在实际选型使用的时候，还要根据管道的材质、重量、运行振动幅度调整支座的结构尺寸，比如承托大口径、重载荷的钢管时，就要适当增加主体壁厚、加大加强筋的厚度，同时把支脚的安装孔尺寸放大，适配更大规格的紧固件；如果是承托轻型的气动管路，就可以适当减小结构尺寸，降低整体重量和材料成本。另外在管道和支座承托面之间，通常会加装橡胶减震垫，既能进一步吸收管路振动，也能避免金属支座和管道直接接触产生电化学腐蚀，延长管路和支座的使用寿命，这些细节虽然在这个练习模型里没有体现，但都是实际工程应用中必须考虑的内容。
