直线往复式滑动导向滑块机构结构

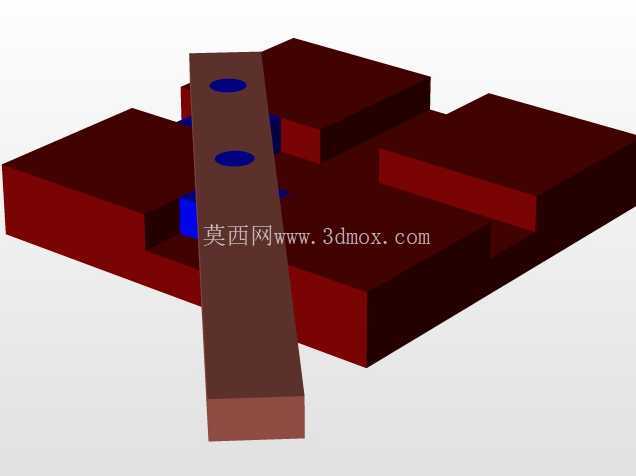

　　在各类工装夹具、小型自动化送料工位、电子元件插装设备的直线动作单元中，这类滑块导向结构是应用频次极高的基础传动组件，核心作用是为执行端提供稳定的直线往复运动轨迹约束，避免动作过程中出现偏摆、卡滞，保证末端执行件的位置重复精度。从结构组成来看，该机构采用分体式基座设计，基座上加工出与滑块截面匹配的导向槽，槽体两侧设置限位挡边，滑块整体为长条形矩形截面结构，沿长度方向开设两个定位安装孔，可直接用于固定末端执行件，比如推料拨杆、检测探头安装座、小型压接头等功能部件。

　　设计过程中首先要匹配安装边界的尺寸限制，基座的整体长宽尺寸需要适配安装工位的预留空间，导向槽的深度需要根据滑块的行程长度做对应调整，保证滑块运动到两个极限位置时，仍有足够的配合长度嵌在导向槽内，避免出现悬臂过长导致的配合间隙放大、运动卡顿问题。滑块与导向槽的配合公差选择需要结合实际使用场景的工况确定，如果是用于轻载、低速的手动调节工位，可选择稍大的间隙配合，降低加工精度要求，减少滑动阻力；如果是用于自动化设备的高频往复动作工位，则需要选择H7/g6级别的小间隙滑动配合，同时在滑块与槽体的接触面预留润滑脂存储槽，减少长期往复运动的磨损量，延长机构的维护周期。

　　这类滑块结构没有复杂的传动组件，依靠槽体的硬限位实现运动方向约束，相比直线导轨加滑块的标准件方案，成本更低，加工难度小，在对负载能力、运动精度要求不是极高的民用设备、小型教学演示装置、简易工装中适用性极强。实际装配时需要注意导向槽的两个侧壁平行度公差，若平行度超差，滑块运动过程中会出现局部卡滞，磨损速度会大幅提升；滑块上的安装孔位置需要根据末端执行件的安装尺寸做对应调整，保证执行件的受力中心与滑块的运动中心重合，避免运动过程中产生附加弯矩，加剧导向面的偏磨。

　　从功能特性上看，该结构的运动行程可通过调整基座导向槽的长度、滑块的初始安装位置灵活调整，不需要额外增加行程限位块即可实现基础的行程限位，槽体两端的凸起结构可直接作为硬限位面，承受滑块到极限位置的冲击力，适合行程较短、动作频率不超过每分钟60次的直线动作场景。在电子变压器的引脚插装、小型零件的排序送料、工装夹具的快速压紧动作中，这类滑块结构都能稳定发挥作用，设计时不需要额外采购标准传动件，仅通过常规的铣削加工即可完成全部零件的制作，加工周期短，后期维护仅需定期清理导向槽内的碎屑、补充润滑脂即可，不需要复杂的调试步骤。结构的整体刚性完全取决于基座的材质与厚度，若用于需要承受一定径向负载的场景，可适当增加基座的壁厚，提升导向槽的结构强度，避免长期受力后槽体出现变形，导致滑块运动精度下降。滑块的长度设计需要满足，当滑块运动到最大伸出位置时，嵌入导向槽内的长度不小于滑块总长度的三分之一，保证导向配合的稳定性，避免出现滑块翘头的问题。
