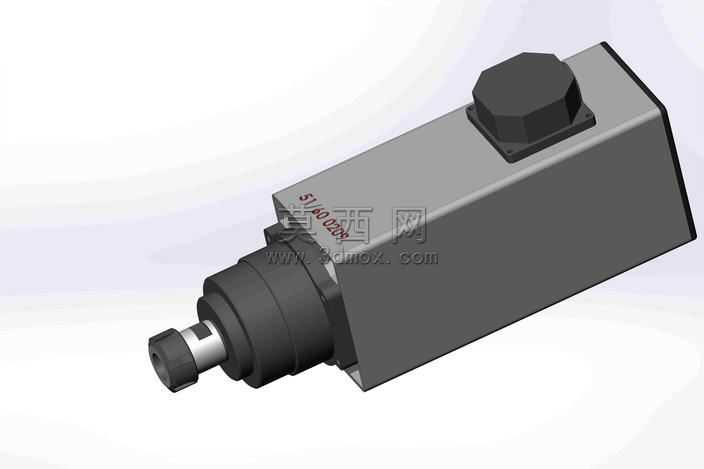

Teknomotor55kw高速电主轴三维结构

本模型为Teknomotor55kw高速电主轴的三维数字化建模成果，建模过程依托SolidWorks平台完成全参数化特征构建，严格遵循电主轴实际产品的尺寸比例与结构逻辑，完整还原了该款大功率主轴的外部形态与核心装配关系。模型主体采用长方体机壳结构设计，建模阶段对机壳的棱边做了符合工业产品实际的倒角处理，避免生硬直角带来的失真感，机壳顶部的接线盒模块单独构建特征，还原了接线盒的八边形端盖、安装固定凸台与螺栓孔位细节，接线盒与机壳的衔接处做了贴合面的配合处理，保证装配关系符合实际生产中的安装逻辑。前端输出轴部分采用多段阶梯轴结构建模，依次还原了轴端锁紧螺母、ER夹头安装位、轴承配合段、密封结构的分层特征，每一段轴径的过渡都做了圆角与退刀槽的细节刻画，还原了精密主轴的加工工艺特征，轴端的刀具夹持孔做了内孔特征构建，可直观展示夹头的装夹空间结构。材质渲染阶段，机壳部分采用磨砂质感的深灰色金属材质，模拟铸铁喷塑的工业表面效果，前端轴系部分采用亮黑色金属材质搭配局部金属光泽的轴端加工面，还原了精密磨削加工后的金属表面质感，顶部接线盒端盖采用哑光黑色工程塑料材质，通过材质参数的粗糙度、反光度调整区分不同部件的材质差异，提升模型的真实感。结构设计上完整呈现了该电主轴的方形安装基面特征，机壳侧面的安装基准面做了平面度的视觉表达，可直观展示该主轴的安装定位方式，整体模型无多余冗余特征，各部件的装配层级清晰，可用于主轴结构认知、加工设备装配模拟、主轴选型参考等场景，建模过程中对主轴的重心位置、轴系伸出长度等关键参数做了比例还原，保证模型的工程参考价值。
