罗茨式鼓风设备三维结构设计

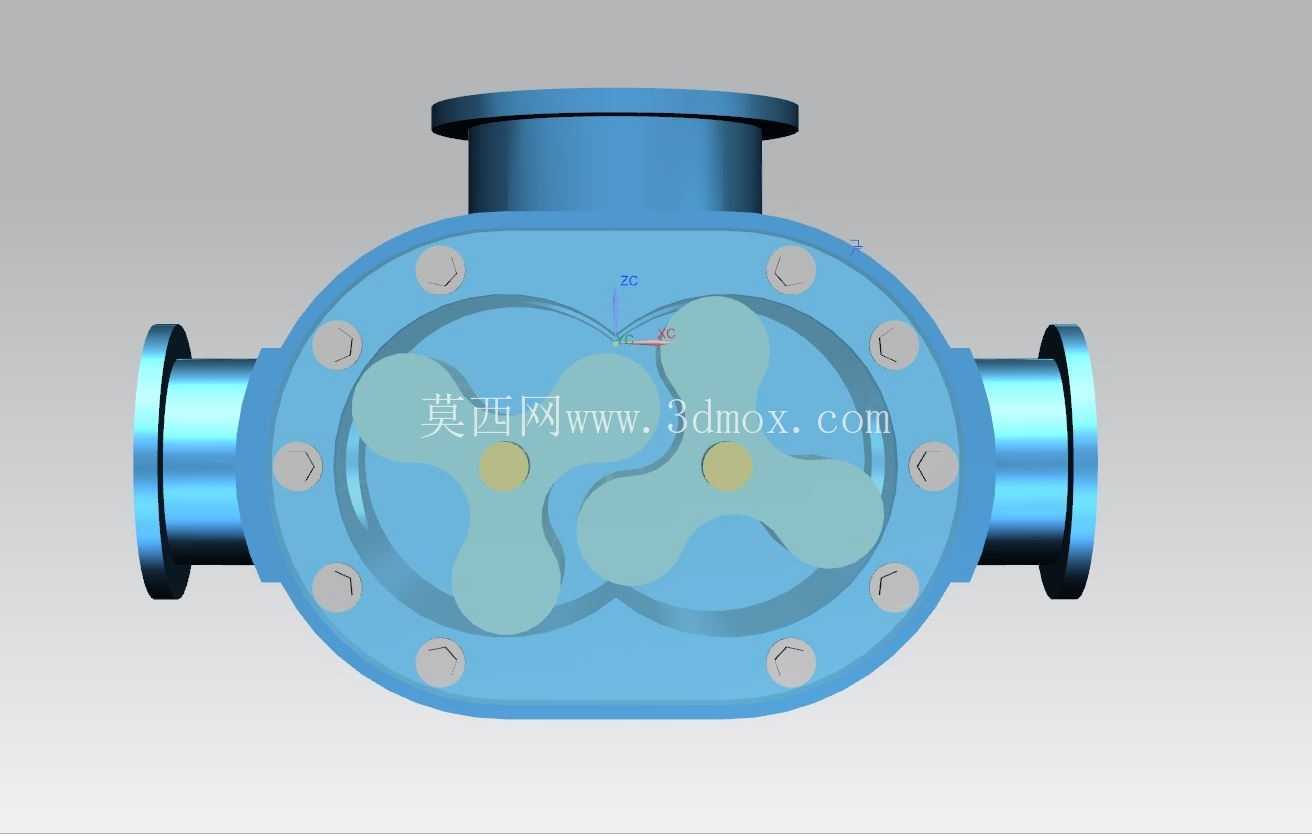

　　在污水处理曝气、粉体气力输送、冶金送风、水产养殖增氧这类需要稳定风压输送气体的工况里，罗茨鼓风机是核心的容积式送风设备，不同于离心风机依靠叶轮离心力升压的逻辑，这类设备依靠腔体内两个同步反向转动的叶形转子，在转动过程中完成进气口到排气口的气体推送，输出风压稳定，流量受压力波动影响极小，适合对送风稳定性要求高的连续作业场景。

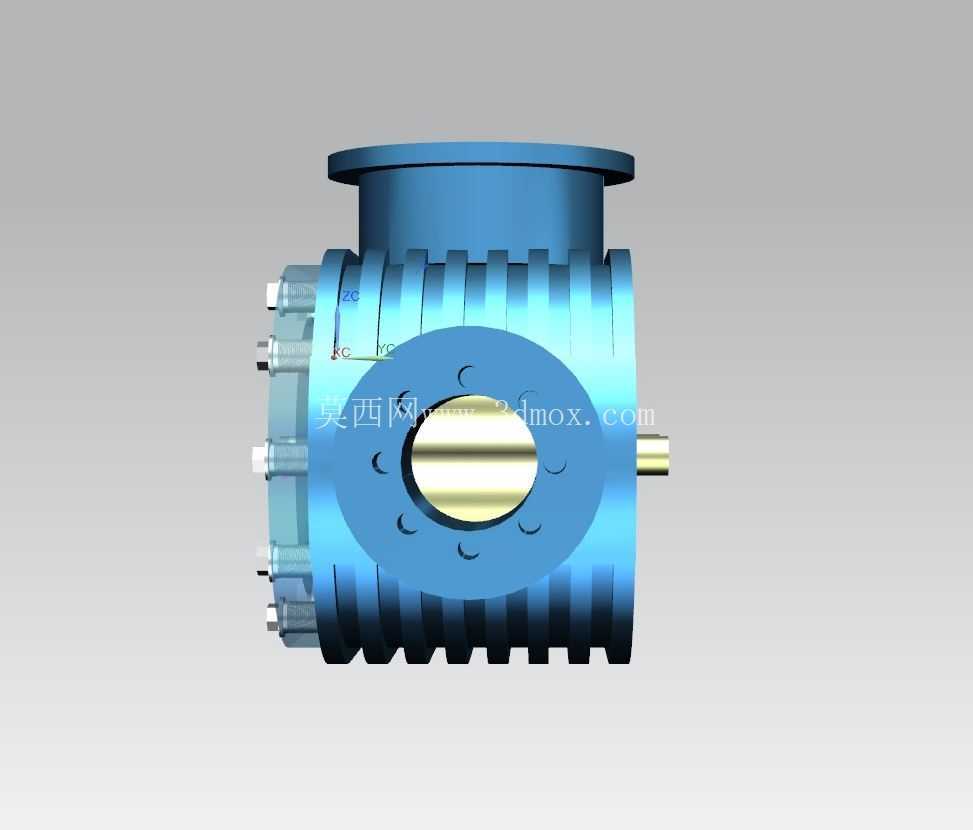

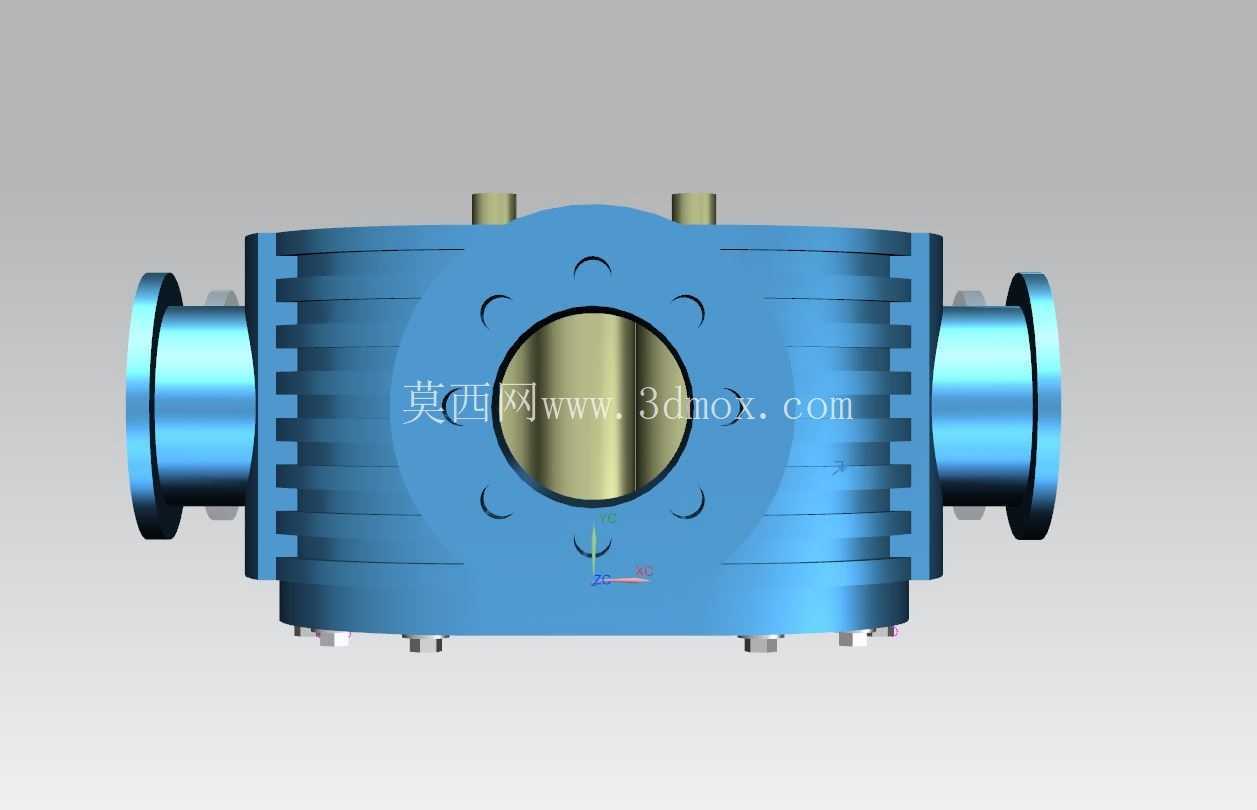

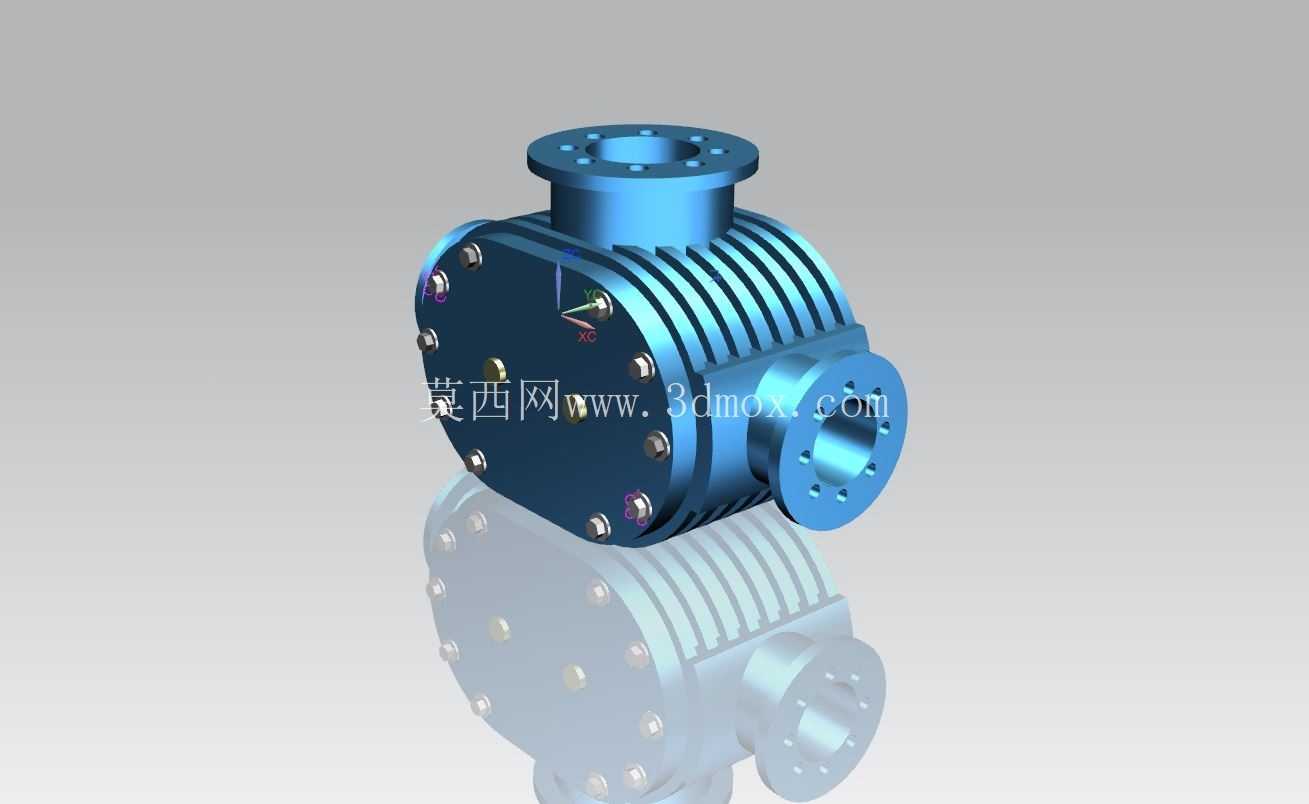

　　从结构设计逻辑来看，这款模型还原的是卧式安装的水冷型罗茨风机主体结构，外部壳体采用轴向散热肋片布局，肋片沿壳体周向均匀排布，在设备连续运行产生压缩热时，能通过增大壳体与空气的接触面积提升自然散热效率，避免腔体内温度过高导致转子间隙变化、密封件老化加速的问题。壳体两端采用端盖螺栓紧固结构，端盖与壳体的配合面设置定位止口，保证两端轴承座的同轴度，避免转子转动时出现扫膛问题，端盖上的紧固螺栓沿圆周均匀分布，确保密封面受力均匀，减少高压气体从配合面泄漏的概率。

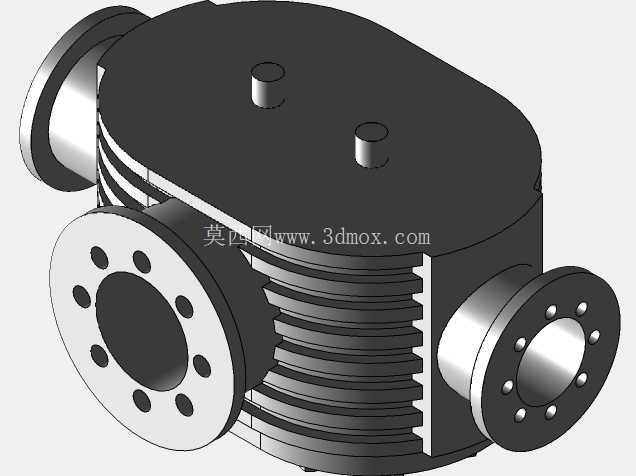

　　接口设计上，设备设置两个法兰连接端口，顶部为垂直向上的排气法兰，侧部为水平方向的进气法兰，法兰端面均加工有密封槽与螺栓连接孔，可直接与对应通径的工业管道对接，法兰的螺栓孔分布、密封面尺寸符合通用管路连接标准，不需要额外制作过渡连接件就能完成现场管路装配。安装基准面为壳体底部的平面结构，可直接固定在混凝土基础或者钢制机架上，安装时需要保证基础平面的平面度公差，避免壳体受力变形导致内部转子间隙不均。

　　建模过程中需要重点把控几个核心尺寸边界：首先是壳体内部型腔的圆柱度，这直接决定转子转动时的径向间隙，间隙过大会导致气体回流、容积效率下降，间隙过小则会在热态运行时出现转子与壳体的剐蹭；其次是两端轴承安装孔的同轴度，需要控制在0.02mm以内，否则会导致转子轴转动阻力增大，轴承温升过快，缩短设备使用寿命；另外要注意进排气口的通流面积匹配，避免通流截面突变导致的气流阻力增大、运行噪音升高的问题。

　　从实际应用的选型角度看，这类带散热肋片的罗茨风机适合中压送风工况，排气压力通常在20-100kPa区间，运行时需要搭配进出口消音器、安全阀、止回阀等辅件，模型中预留的接口位置可以直接对接这些辅件的安装尺寸，不需要额外调整接口位置。结构设计上还预留了齿轮传动腔的位置，在壳体侧部的法兰端可以安装同步齿轮箱，通过一对啮合的同步齿轮保证两个转子的转动相位完全匹配，避免转子之间出现碰撞。

　　建模时对壳体的壁厚做了等强度设计，承压较大的排气侧区域壁厚略大于进气侧，在保证壳体强度满足承压要求的前提下，尽可能降低设备整体重量，散热肋片的高度与厚度也做了匹配设计，肋片厚度从根部到顶部逐渐减薄，既保证散热面积，也避免肋片过薄导致铸造时出现充型困难的问题。端盖上的轴承位设计了密封槽，可以安装骨架油封或者迷宫密封结构，防止腔体内的润滑油泄漏到气体侧，同时避免外界粉尘进入轴承腔影响轴承寿命。
