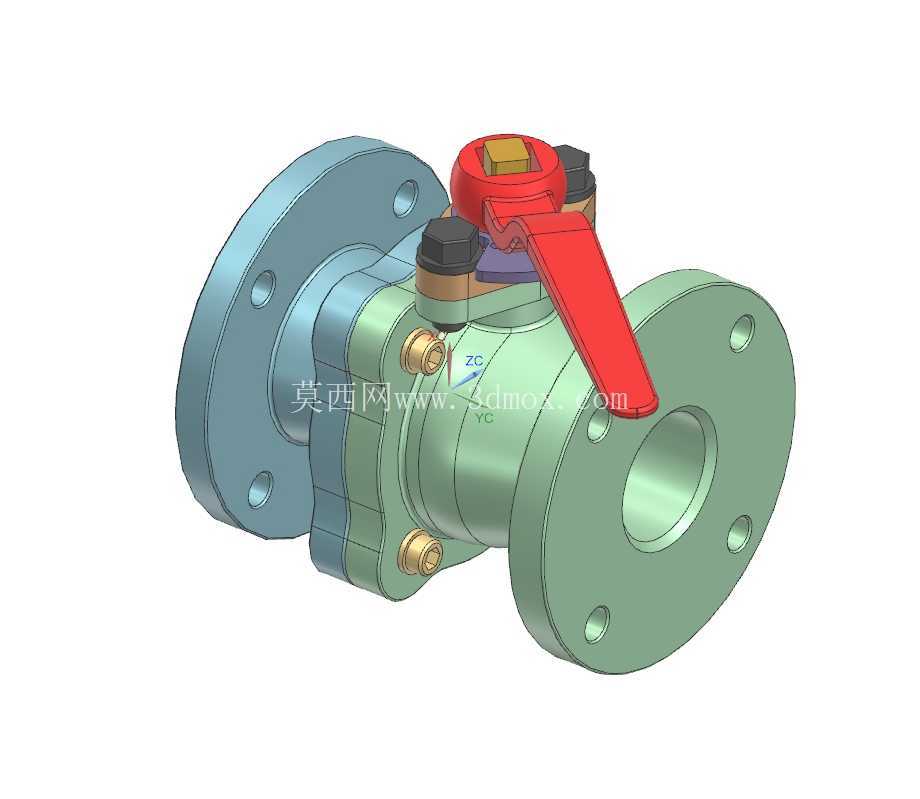

法兰式手动高精度水控制阀结构设计

　　在民用建筑供水系统、工业循环水回路、商用暖通给排水管路的搭建与改造场景中，这类法兰连接的手动水控制阀是管路通断与流量调节的核心执行部件，区别于螺纹连接的小通径阀门，法兰式结构更适配DN50及以上通径的中低压输水场景，能在1.6MPa公称压力的常温清水管路中长期稳定工作，避免螺纹连接在大管径下易出现的密封失效、拆装困难问题。从实际使用需求出发，这款阀门的核心功能是通过手柄的90度旋转，带动内部球体转动实现管路的全开、全关操作，也可通过手柄停留角度实现小范围的流量调节，相比闸阀、截止阀，它的流阻更小，全开状态下介质流通通道与管路内径基本一致，不会产生明显的节流压损，适合对输水效率有要求的主管路使用。

　　设计过程中首先考虑的是安装兼容性，两端法兰的螺栓孔分布、密封面尺寸完全匹配国标法兰的连接规范，安装时无需额外加工转接件，只要匹配对应压力等级的法兰垫片，均匀锁紧螺栓即可完成密封，阀体两侧的法兰厚度经过强度校核，在螺栓锁紧力和管路介质压力的双重作用下不会出现变形渗漏。阀体主体采用分段式结构，左右阀体通过螺栓紧固连接，中间夹持球体与密封阀座，这种拆分式结构的优势在于后期维护时，无需将整个阀门从管路上拆下，只要松开连接螺栓即可更换内部磨损的密封件，大幅降低运维成本。

　　球体采用上下阀杆定位结构，避免介质压力冲击下球体出现偏移导致的密封不严，上部阀杆延伸出阀体的位置设置了多层密封填料，防止介质从阀杆间隙渗漏，同时填料压盖通过侧面的两个内六角螺栓锁紧，长期使用出现渗漏时可在线紧固压盖，无需拆解阀门。操作手柄采用加长杠杆结构，红色涂装在复杂的管路环境中辨识度极高，操作人员无需额外工具即可手动扳动，手柄根部设置了定位挡块，限制手柄的转动范围在0到90度之间，避免过度转动导致的球体密封面磨损，手柄顶部的指示块可直观显示阀门的开关状态，方便巡检人员快速判断管路通断情况。阀体外部的连接螺栓、锁紧螺母都做了防锈处理，适配潮湿的输水工况环境，避免长期使用后螺栓锈蚀无法拆解。

　　从安装边界来看，阀门的整体轴向长度符合同通径法兰球阀的安装尺寸规范，更换旧阀门时可直接替换同规格产品，无需调整两端管路的间距，手柄的转动半径经过核算，安装后不会与周边管路、支架产生干涉，即使在管路排布密集的泵房、管井中也能顺利操作。密封阀座采用耐磨的非金属材质，在清水介质中使用寿命长，开关扭矩小，即使长期处于全开或全关状态，也不会出现球体与阀座粘连导致的操作卡滞问题。在结构细节上，阀体的流道做了圆滑过渡处理，没有突兀的直角结构，减少介质流动时的湍流和冲蚀，同时降低流阻带来的能耗损失，阀体外部的加强筋分布在受力集中的法兰根部和阀杆安装位置，在不增加过多壁厚的前提下提升整体结构强度，控制阀门整体重量，方便运输和安装。这类阀门在实际选型时，可根据管路的通径、工作压力、介质类型匹配对应的密封件材质，常温清水工况下采用通用密封配置即可满足使用需求，如果是带有少量杂质的输水场景，还可在阀前加装配套的过滤器，避免杂质卡入球体与阀座的密封面导致关闭不严。
