复古轮式玩具大炮SolidWorks三维设计作品

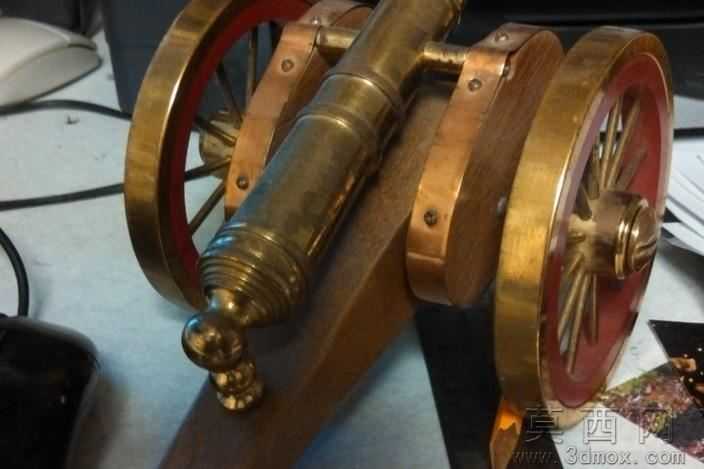

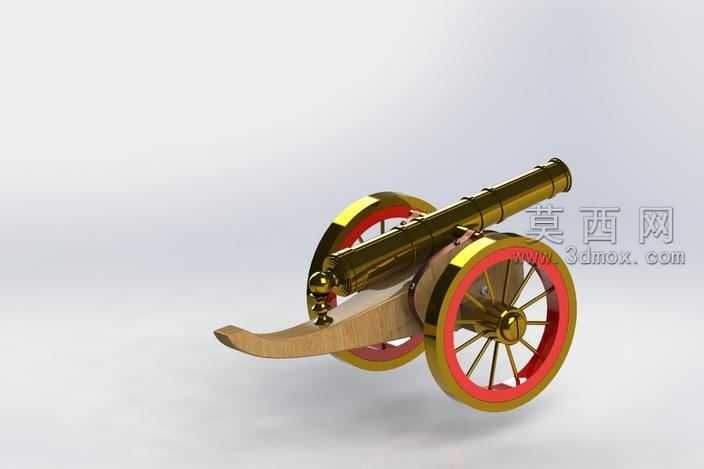

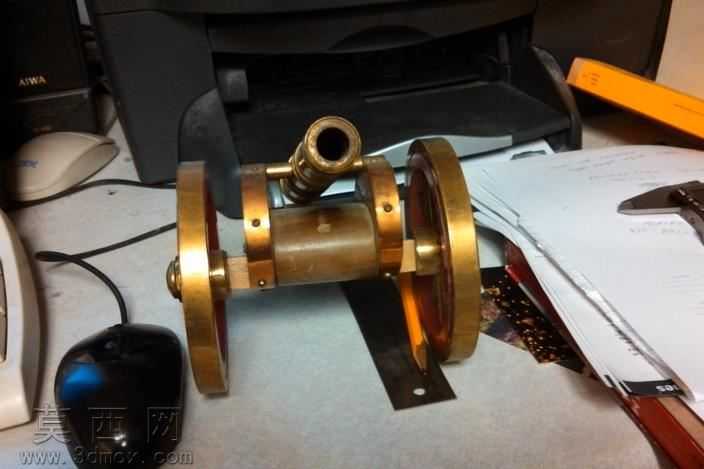

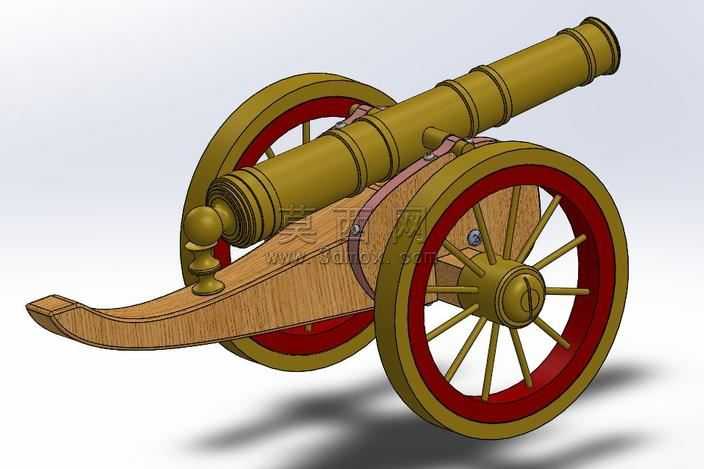

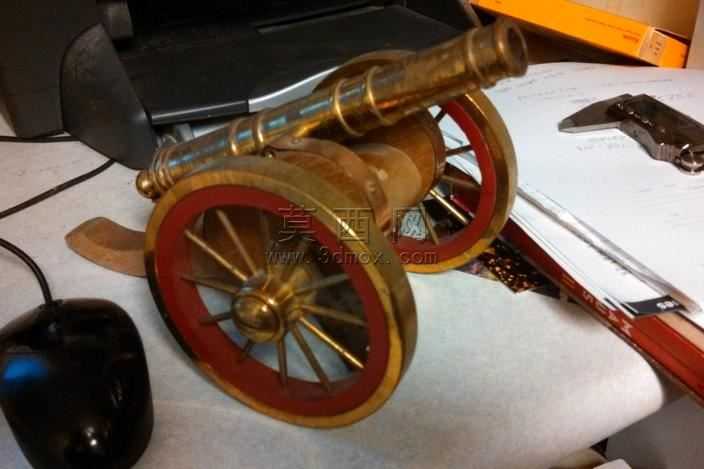

本作品为复古轮式玩具大炮的三维设计成果，采用SolidWorks软件完成全流程建模与渲染工作，整体还原了近代轮式野战火炮的经典外观特征，同时适配玩具模型的轻量化展示需求。建模阶段首先从炮管主体入手，通过旋转凸台特征构建炮管的基础圆柱形态，再通过多道环形凸台的拉伸切除与阵列操作，还原古炮管身的加固箍结构，炮尾的球形尾钮部分采用旋转加圆角处理，保证曲面过渡顺滑无棱角，适配玩具的安全属性。炮架部分采用仿木质结构设计，通过拉伸凸台搭建炮架的主体托梁，对托梁尾部做弧形收边与倾斜切面处理，还原古炮拖架的形态，炮架与炮管的连接部位设计了仿金属固定箍结构，通过扫描特征构建箍带的弧形形态，添加小型凸台模拟固定铆钉细节，提升模型的真实感。行走轮部分采用双轮对称结构，轮缘部分做分层设计，外层为仿金属包边，中层为红色涂漆轮圈，内层为仿木质辐条结构，通过圆周阵列特征完成12根辐条的均匀排布，轮毂中心添加圆形端盖细节，轮轴部分做贯穿式设计，与炮架下端的轴孔完成精准装配配合，保证整体结构的装配逻辑符合真实机械连接关系。材质与渲染阶段，炮管、轮缘、辐条、尾钮等金属部件采用黄铜质感材质，调整金属粗糙度与反射参数，模拟古旧铜器的哑光金属质感，避免过度反光带来的塑料感；炮架主体采用浅棕色木纹材质，添加自然的木纹纹理贴图，调整纹理方向与炮架长度方向匹配，还原木质炮架的质感；轮圈部分采用正红色哑光涂漆材质，与黄铜、木色形成鲜明的复古色彩搭配。渲染时采用柔和的工作室环境光，添加底部投影效果，让模型整体呈现出立体的展示效果，各部件的材质区分清晰，细节表现力充足。设计思路上以还原经典古炮的视觉特征为核心，同时简化了真实火炮的复杂击发结构，保留外观辨识度的同时降低建模复杂度，整体模型比例协调，轮径与炮管长度、炮架长度的比例符合真实古炮的比例关系，既可以作为玩具设计的参考原型，也可作为仿古摆件的三维展示模型，所有特征均采用参数化建模方式构建，各部件尺寸可根据后续需求灵活调整，装配关系清晰无干涉，可直接导出用于3D打印或进一步的结构优化。
