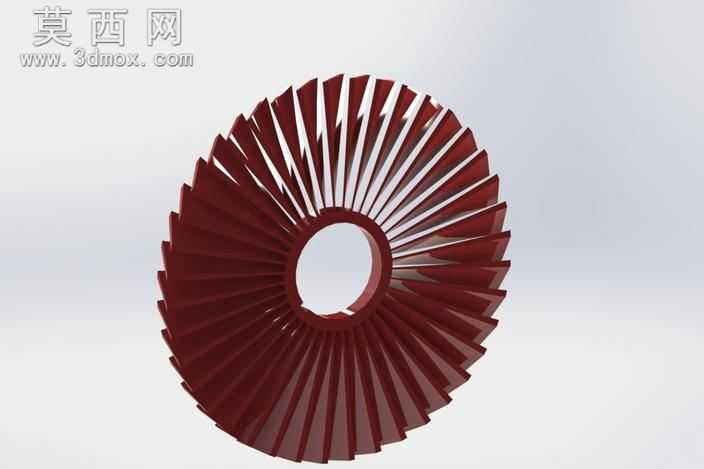

径向直叶片式涡轮叶轮结构三维设计

本作品为径向直叶片结构的涡轮叶轮三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先确定涡轮的核心设计参数：包含轮盘的内孔直径、轮盘外圆直径、叶片安装倾角、叶片数量、叶片厚度、轮盘轴向厚度等核心尺寸，再通过参数化草图绘制轮盘的回转截面，利用回转特征生成涡轮的基础轮盘基体，保证轮盘中心安装孔与外缘安装基准的同轴度公差符合动力部件的装配要求。叶片部分采用阵列化设计思路，先绘制单个叶片的截面轮廓，通过拉伸特征生成单个叶片实体，再以轮盘中心轴线为阵列基准，按照均匀圆周阵列的方式生成全部叶片，阵列过程中严格控制每个叶片的角度间距，保证所有叶片沿轮盘周向均匀分布，避免出现角度偏差导致的动平衡问题。建模完成后对叶片与轮盘的连接位置做圆角过渡处理，消除尖锐棱角，既还原实际加工中的工艺倒角结构，也避免应力集中问题，提升零件结构的合理性。材质渲染阶段选用深红色金属质感材质，模拟实际涡轮部件常用的高温合金喷涂后的外观效果，调整材质的反光度与粗糙度参数，还原金属零件在车间光照环境下的真实质感，同时对叶片的边缘做细微的高光处理，突出叶片的薄壁结构特征。结构设计上，该涡轮采用直叶片径向排布的形式，中心设置通孔用于与传动轴配合安装，轮盘与叶片为一体化结构，符合一体式涡轮叶轮的加工工艺要求，叶片沿轮盘径向向外延伸，叶片型线采用等厚度设计，既保证流体通过时的导流效果，也简化了后续的加工制造流程。建模过程中对所有特征做参数化关联，后续若需调整涡轮的尺寸参数，仅需修改对应草图的尺寸数值，即可完成整体模型的更新，大幅提升设计迭代的效率，模型的所有结构均经过干涉检查，不存在实体重叠、特征缺失的问题，可直接用于后续的装配仿真、流体动力学分析以及工程图导出工作。
